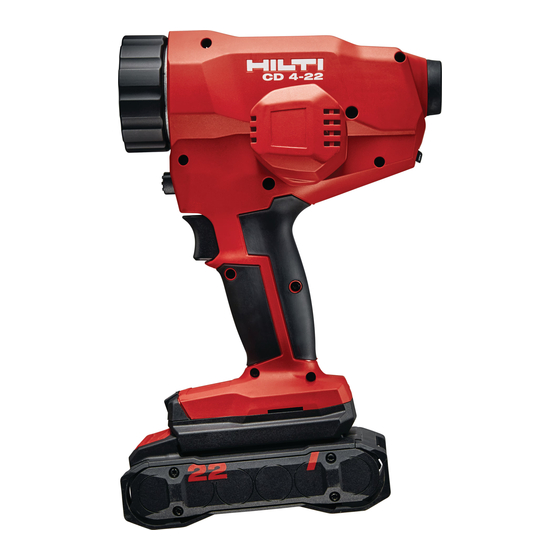

Hilti CD 4-22 Mode D'emploi Original
  1. Manuels
  2. Marques
  3. Hilti Manuels
  4. Équipement de construction
  5. CD 4-22
  6. Mode d'emploi original
Hilti CD 4-22 Mode D'emploi Original

Hilti CD 4-22 Mode D'emploi Original

Masquer les pouces Voir aussi pour CD 4-22:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
CD 4­22
English
1
Français
12
Español
24
Português
37

Publicité

loading

Manuels Connexes pour Hilti CD 4-22

Sommaire des Matières pour Hilti CD 4-22

  • Page 1 English CD 4­22 Français Español Português...
  • Page 5 CD 4­22 Original operating instructions ........Mode d'emploi original .

  • Page 7: Original Operating Instructions

    Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
  • Page 8 Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any other way. Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. If applied on the product, the product has been certified by this certification body for the US and Canadian markets according to the applicable standards.
  • Page 9 ▶ Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. ▶ Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
  • Page 10 ▶ Never leave the product unattended. ▶ Do not use the product if parts are damaged or if operating controls do not function faultlessly. Have the product repaired by Hilti Service. Safety at the workplace ▶ Keep the workplace tidy. Objects which could cause injury should be removed from the working area.
  • Page 11 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Consult Hilti Service or read the document entitled "Instructions on safety and use for Hilti Li-ion batteries".
  • Page 12 Hilti recommends the batteries stated in the table at the end of these operating instructions for this product. • For these batteries, use only Hilti chargers of the type series stated in the table at the end of these operating instructions. Items supplied Dispenser, scaffold hook complete, operating instructions.
  • Page 13 50 %. If a connected product can no longer be used, the battery has reached the end of its useful life and has to be replaced. Consult Hilti Service. Technical data CD 4­22 Weight with aluminum tube, without battery 2.6 kg...
  • Page 14 ▶ Do not secure a tool tether to the belt hook. Do not use a belt hook to lift the product. Comply with the national regulations for working at heights. As drop arrester for this product, use only a combination of the Hilti retaining strap and the Hilti tool tether #2261970.
  • Page 15 Preassembly of aluminum tube for foil packs and cartridges 1. Hold the release button pressed. 2. Guide the appropriate (long) piston rod into the power tool so that the toothing is at the bottom. 3. Position the grip at the rear on the piston rod and fix it in place with the screw. Make sure that the piston attachment for foil packs is mounted on the piston rod.
  • Page 16 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
  • Page 17 ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.

  • Page 18: Mode D'emploi Original

    This device shall cause no harmful interference. • This device must accept any interference received, including interference that may cause undesired operation. Changes or modifications not expressly approved by Hilti can restrict the user’s right to operate the device. Further information For more information on operation,...
  • Page 19 Ne jamais utiliser l'accu comme outil de percussion. Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages. Série de type d'accu Li-Ion Hilti utilisée. Observer les indications au chapitre Utilisation conforme à l'usage prévu.
  • Page 20 Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéris- tiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures. Les consignes de sécurité...
  • Page 21 ▶ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières. ▶ Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité...
  • Page 22 ▶ Ne jamais laisser le produit sans surveillance. ▶ Ne pas utiliser le produit si des pièces sont abîmées ou si des organes de commande ne fonctionnent pas parfaitement. Faire réparer le produit par le S.A.V. Hilti. Sécurité sur le lieu de travail ▶...
  • Page 23 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. → Page 22 Lire les remarques relatives à la sécurité et à l'utilisation des accus Li­Ion Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi.
  • Page 24 • Pour ce produit, utiliser exclusivement des accus Li­Ion Hilti Nuron de la série B 22. Pour une puissance optimale, Hilti recommande pour ce produit les accus indiqués dans le tableau à la fin de ce mode d'emploi.
  • Page 25 50 %. Si un produit raccordé ne peut plus être utilisé, l'accu est arrivé à la fin de sa durée de vie et doit être remplacé. Merci de s'adresser au S.A.V Hilti. Caractéristiques techniques CD 4­22 Poids avec tube en aluminium sans accu...
  • Page 26 ▶ Fixer un mousqueton de la longe porte-outil dans la sécurité anti-chute et le second mousqueton sur une structure porteuse. Vérifier qu'elle tient bien. Respecter les modes d'emploi de la sécurité anti-chute Hiltiet de la longe porte-outil Hilti. Prémontage du porte-cartouche pour cartouches 1.
  • Page 27 Prémontage tube en aluminium pour cartouches souples et cartouches 1. Maintenir le bouton de déverrouillage enfoncé. 2. Introduire la tige-poussoir appropriée (la longue) dans l'appareil se sorte que la denture se trouve en bas. 3. Monter la poignée à l'arrière de la tige-poussoir et la fixer avec la vis. S'assurer que le couvre-piston pour cartouches souples est bien monté...
  • Page 28 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...
  • Page 29 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.

  • Page 30: Manual De Instrucciones Original

    Toute modification ou tout changement subi(e) par l'appareil et non expressément approuvé(e) par Hilti peut limiter le droit de l'utilisateur à se servir de l'appareil. Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=2293543...
  • Page 31 Evite que la batería se caiga. No utilice baterías que hayan recibido algún golpe ni que estén dañadas de alguna otra forma. Serie utilizada de baterías de Ion-Litio Hilti. Tenga en cuenta las indicaciones del capítulo Uso conforme a las prescripciones.
  • Page 32 ▶ Escriba el número de serie en la siguiente tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico. Datos del producto Aplicador neumático, con batería CD 4–22 Generación: Número de serie: Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
  • Page 33 o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. ▶...
  • Page 34 ▶ No deje el producto sin vigilancia. ▶ No use al producto si alguna de las piezas está dañada o si alguno de los elementos de manejo no funciona correctamente. Encargue la reparación del producto al Servicio Técnico de Hilti. Seguridad en el lugar de trabajo ▶...
  • Page 35 Tenga en cuenta las directivas especiales aplicables al transporte, almacenamiento y uso de las baterías de Ion-Litio. → página 35 Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que puede encontrar escaneando el código QR que se encuentra al final de estas instrucciones de uso.
  • Page 36 El producto se puede utilizar con un soporte de cartuchos de plástico o de aluminio: ▶ Para este producto, utilice exclusivamente el set de soporte de cartucho Hilti de plástico con la barra de avance incluida: Para trabajar con cartuchos .
  • Page 37 Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Mostrar la batería Ion-Litio Las baterías de Ion-Litio de Hilti Nuron pueden mostrar el estado de carga, los mensajes de error y el estado de la batería. 3.4.1 Visualización del estado de carga y de los mensajes de error...
  • Page 38 Cuando un producto conectado ya no puede se- guir utilizándose, la batería ha llegado al final de su vida útil y debe ser sustituida. Diríjase al servicio técnico de Hilti. Datos técnicos CD 4­22 Peso con tubo de aluminio sin batería...
  • Page 39 Compruebe que ambos mosquetones queden fijados de forma segura. Tenga en cuenta los manuales de instrucciones de la protección en caso de caída de Hilti y de la cuerda de amarre para herramientas Hilti.
  • Page 40 5. Coloque el cartucho en su soporte con la base dirigida hacia el pistón e incline el cartucho hacia abajo hasta que quede enclavado en la zona delantera. 6. Desplace manualmente la barra de avance hacia delante para garantizar un buen asiento del cartucho. Premontaje del tubo de aluminio para cartuchos 1.
  • Page 41 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN...
  • Page 42 Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

  • Page 43: Manual De Instruções Original

    La herramienta debe absorber cualquier tipo de radiación, incluso las provocadas por operaciones no deseadas. Los cambios o modificaciones que no cuenten con la autorización expresa de Hilti pueden limitar el derecho del usuario a poner la herramienta en funcionamiento.
  • Page 44 Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utili- zação conforme a finalidade projectada.
  • Page 45 ▶ Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes. Dados do produto Dispensador, alimentado a bateria CD 4–22 Geração: N.° de série: Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais...
  • Page 46 ▶ Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas. ▶ Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis.
  • Page 47 ▶ Nunca deixe o produto sem supervisão. ▶ Não ligue o produto, se houver peças danificadas ou comandos operativos que não estejam a funcionar correctamente. Mande reparar o produto no Centro de Assistência Técnica Hilti. Segurança no local de trabalho ▶...
  • Page 48 Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti".
  • Page 49 Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group Indicações da bateria de iões de lítio As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria. 3.4.1 Indicações relativas ao estado de carga e mensagens de erro...
  • Page 50 (1) LED pisca rapidamente a da bateria. Repita o procedimento ou contacte o amarelo. Centro de Assistência Técnica Hilti. Todos os LEDs acendem como luz de perseguição Se um produto conectado ainda puder ser utili- e, em seguida, um (1) LED está sempre aceso a zado, a capacidade restante da bateria é...
  • Page 51 Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.
  • Page 52 Inserir o cartucho 1. Pressione o botão de destravamento. 2. Puxe os varões de avanço para trás até ao encosto. 3. Abra o cartucho com ajuda de uma lâmina afiada. 4. Monte o bocal fornecido. 5. Insira o cartucho no porta-cartucho com o fundo no sentido do pistão e incline-o para baixo, até engatar na parte dianteira.
  • Page 53 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...
  • Page 54 ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
  • Page 55 Garantia do fabricante ▶ Em caso de dúvidas quanto às condições de garantia, contacte o seu parceiro Hilti local. Declaração FCC (válido nos EUA)/Declaração IC (válido no Canadá) Esta ferramenta foi testada e declarada dentro dos limites estipulados para equipamentos digitais da Classe B, de acordo com a Parte 15 das Regras FCC.
  • Page 56 Português 2293543 *2293543*...
  • Page 60 *2293543* 2293543 Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20210909...
