A. 21" (53,3 cm) sur les modèles de 21" (53,3 cm)
B. Zone de matière combustible au-dessus du plan de travail (espace
délimité par des lignes pointillées ci-dessus)
C. Distance de séparation de 30" (76,2 cm) ou plus entre la partie
supérieure de la plate-forme de la table de cuisson et le fond
d'un placard métallique ou de bois non protégé (distance de
séparation de 24" [61 cm] ou plus si le fond du placard de métal
ou de bois est protégé par une plaque de ¼" [0,6 cm] ou plus de
matériau résistant aux flammes recouvert d'une feuille métallique
d'épaisseur égale ou supérieure à calibre 28 pour l'acier,
0,015" [0,04 cm] pour l'acier inoxydable, ou 0,024" [0,06 cm] pour
l'aluminium ou 0,020" [0,05 cm] pour le cuivre)
D. Profondeur recommandée des placards muraux 13" (33 cm)
E. E. 3" (7,6 cm)
F.
151/2" (34,4 cm) sur les modèles de 21" (53,3 cm)
G. Distance de séparation de 18" (45,7 cm) ou plus entre placards
muraux et plan de travail avec distance minimale de séparation
horizontale pour la table de cuisson
H. Boîte de connexion ou prise; 12" (30,5 cm) minimum à partir du
bas du plan de travail; 10" (25,4 cm) à partir du côté droit du
placard I.
I.
18
/
" (33,7 cm) sur les modèles de 21" (53,3 cm)
5
8
J.
Distance de séparation de 1" (2,5 cm) ou plus par rapport à la
surface de matériau combustible la plus proche, à gauche ou à
droite au-dessus de la table de cuisson K.

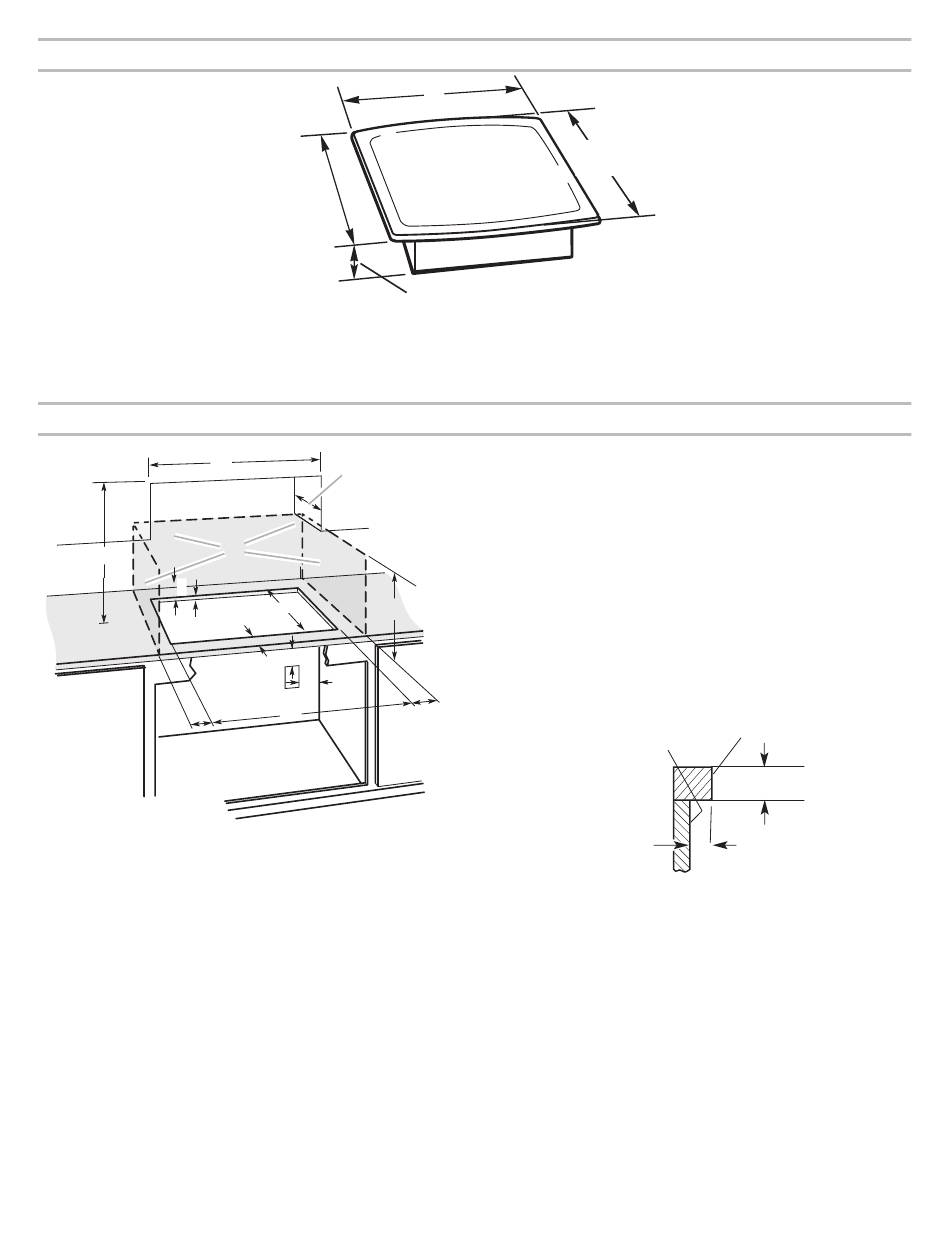

Dimensions du produit
A
D
A. 16
1
/
" (41,9 cm)
2
B. 21" (53,3 cm)
C. 18" (47,7 cm)
D. 2
/
" (7,3 cm)
7
8
Dégagements de séparation à respecter
D
F
G
E
H
H
I
B
C
K. 1
/
" (3,4 cm) max. d'épaisseur du plan de travail sur les modèles
5
16
de 21" (53,3 cm). Voir l'illustration ci-dessous.
L.
Distance de séparation de 1" (2,5 cm) ou plus entre la paroi arrière
et le plan de travail
REMARQUES : Après le découpage de l'ouverture dans le plan
de travail, dans certaines configurations d'installation il sera
nécessaire d'entailler les parois latérales du placard inférieur
pour le passage de la boîte des brûleurs. Pour éviter cette
modification, utiliser un placard inférieur dont la largeur des
parois latérales est supérieure à celle de l'ouverture découpée.
Si le placard comporte un tiroir, on devra ménager une distance
de séparation de 3" (7,6 cm) ou plus entre le plan de travail et le
sommet du tiroir (ou autre obstruction) dans le placard inférieur.
En cas d'installation d'une hotte au-dessus de cette table de
cuisson, suivre les instructions d'installation fournies avec la
hotte.
arrière du placard
ou paroi arrière
sous le plan de travail
bord arrière
de l'ouverture
B
A
A.
/
" (1,7 cm) min.
11
16
B. 1
/
" (3,4 cm) max.
5
16
9
