2.1.2 Présentation de la face arrière
1
Connecteur 9 points avec entrées / sorties (B1...B9) - raccordement des équipements électriques
Connecteur 2 points avec entrées / sorties (B10 / B11) – lecture tension / fréquence.
Liste des entrées / sorties :
Connecteur 9 points :
Entrées / sorties Types d'entrées / sorties
B1 - Batterie (alimentation)
-
B2 + Batterie (alimentation) +
B3 Sortie électrovanne fuel (par le
Sortie démarreur (par le
B4
B5 Sortie préchauffage bougie (par le
B6 Entrée « ordre de démarrage » (par le
B7 Entrée défaut excitation alternateur de charge batterie (par le
B8 Entrée défaut pression huile (par le
B9 Entrée défaut température moteur (par le
Connecteur 2 points :
Entrées / sorties Types d'entrées / sorties
B10 Entrée 230Vac 50/60Hz
B11 Entrée 230Vac 50/60Hz

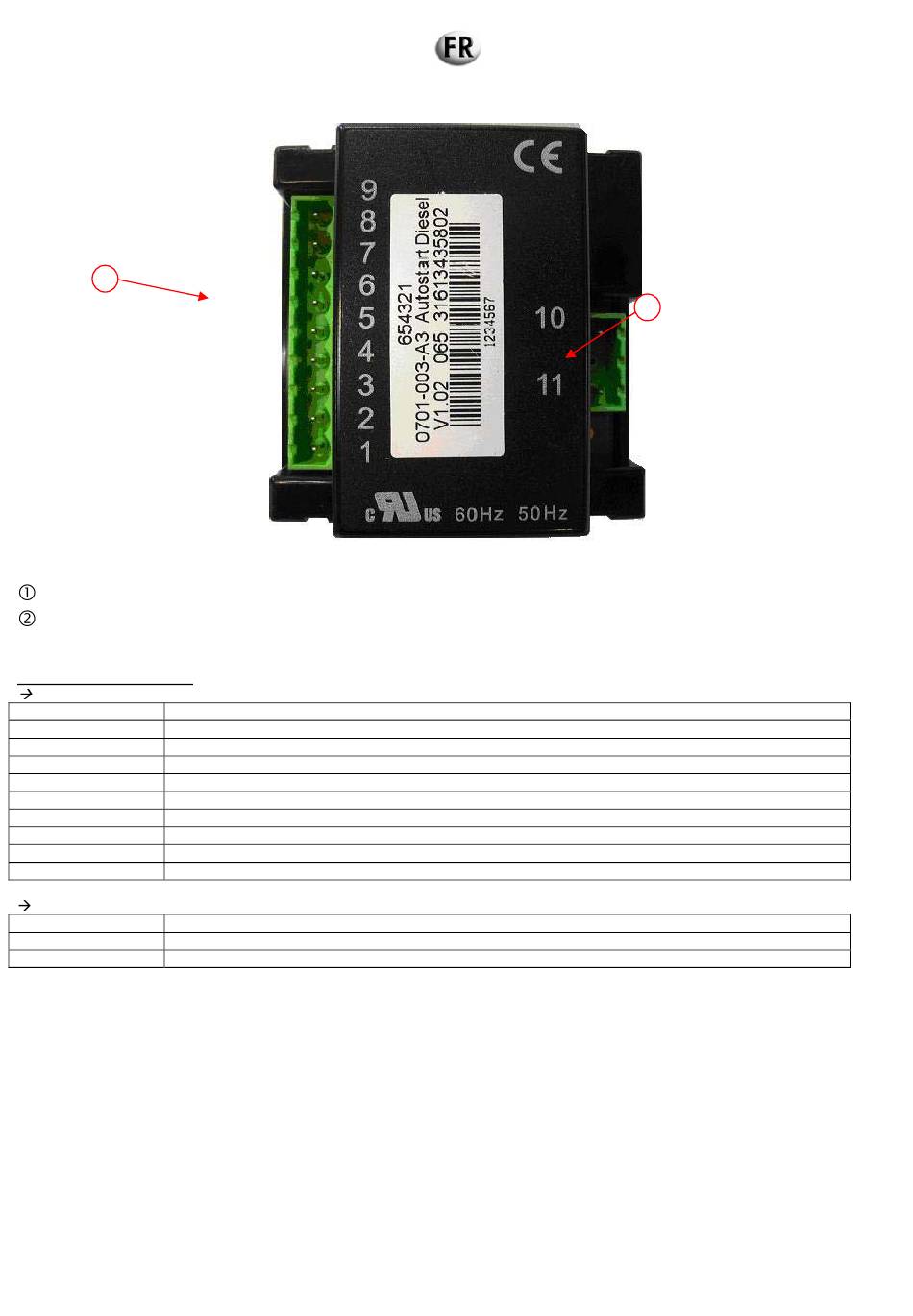

Fig. 2.3 – Présentation de la face arrière
+ batterie)
+
+ batterie)
+
+ batterie)
+
– batterie)
–
– batterie)
–
– batterie) –
33502023501_0_1
2
– batterie) –
