11.5 Montage de l'actionneur
sur le corps de vanne

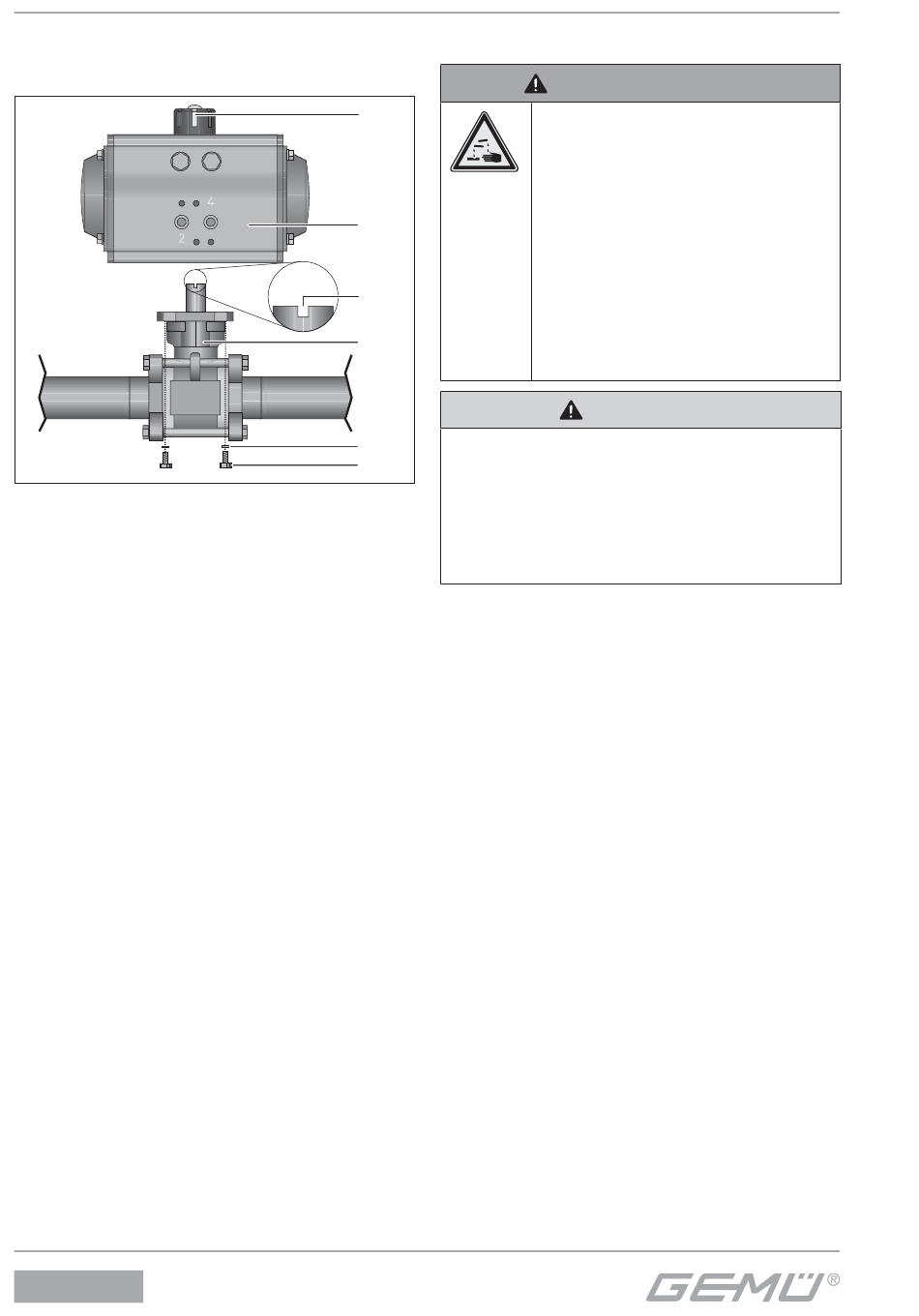

1. S'assurer que la fente du carré 3 de la
vanne à boisseau sphérique correspond
à la marque 1 de l'indicateur de position,
si nécessaire tourner le carré dans la
bonne position.
2. Placer l'actionneur 2 sur le carré et
l'aligner si nécessaire.
3. Serrer à la main les vis 6 avec les
rondelles 5.
4. Serrer les vis 6 uniformément à la main
et en croix.
5. Raccorder le fluide de commande (voir
chapitre 10.3).
741
12

Mise en service

1
2
3
4
Éviter les fuites !
5
6
Prévoir des mesures de protection
G
contre un dépassement de la pression
maximale admissible provoqué par
d'éventuels pics de pression (coups
de bélier).
Avant le nettoyage ou la mise en service
de l'installation :
Contrôler l'étanchéité et le
G
fonctionnement de la vanne à boisseau
sphérique (fermer la vanne à boisseau
sphérique et la rouvrir).
Pour les installations neuves et à l'issue
G
de réparations, rincer la totalité du
système de tuyauteries avec toutes les
vannes à boisseau sphérique ouvertes
à fond afin d'éliminer toute substance
étrangère nocive.
Nettoyage :
L'exploitant de l'installation est

responsable du choix des produits
de nettoyage et de l'exécution de la
procédure.
32 / 40
AVERTISSEMENT
Produits chimiques
corrosifs !
Risque de brûlure par des
®
acides !
Avant la mise en service,
G
contrôler l'étanchéité des
raccordements de fluide !
Contrôle d'étanchéité
G
uniquement avec un
équipement de protection
adéquat.
