PRESSSOSTATO GAS DI MIN.
(A)
(C)

SERVOMOTORE

(D)
(E)
PRESSOSTATO ARIA
D3855
(B)
D3833

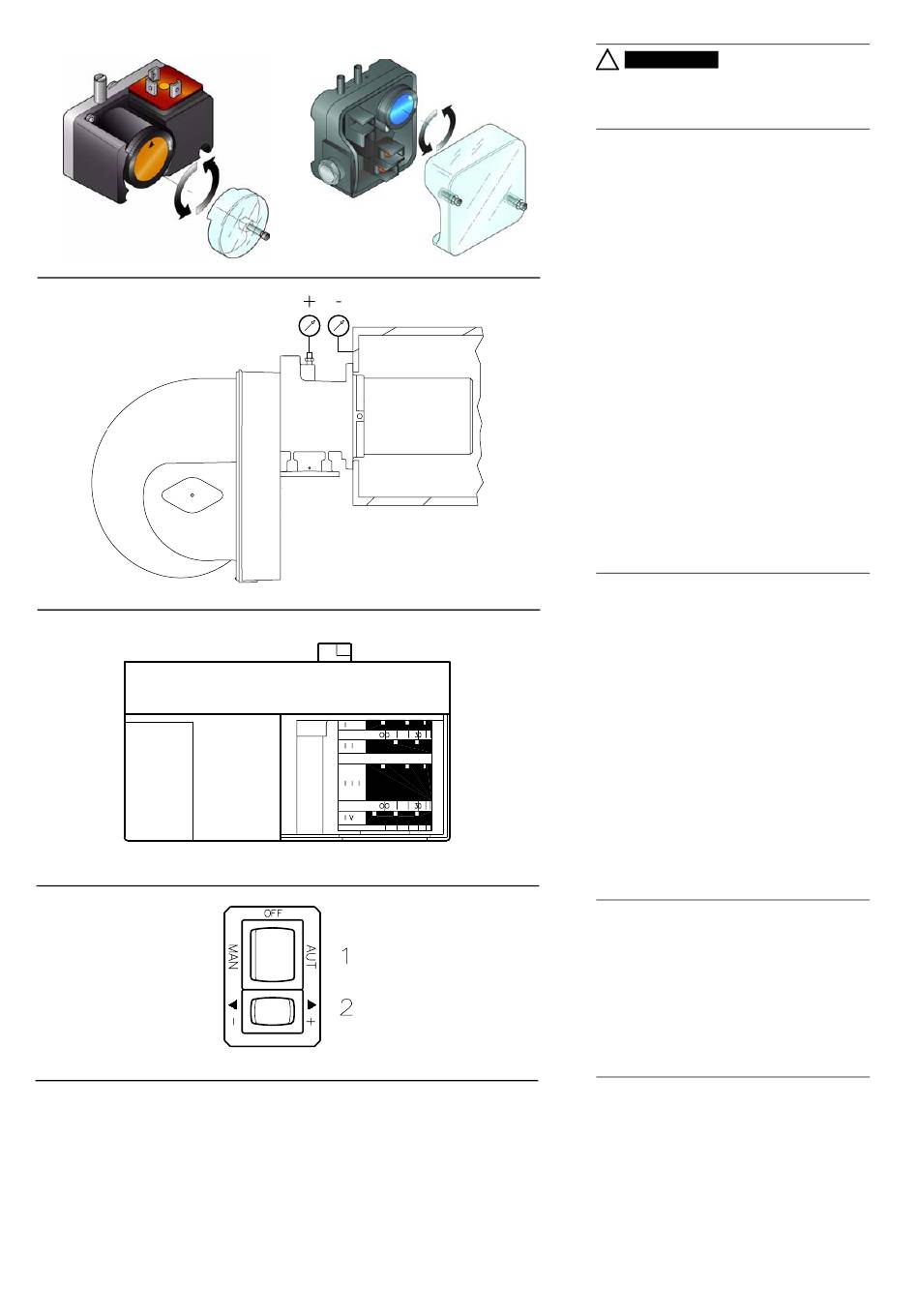

REGOLAZIONI PRIMA DELL'ACCENSIONE

LA PRIMA ACCENSIONE DEVE ESSERE
ESEGUITA DA PERSONALE QUALIFICATO
E DOTATO DI STRUMENTAZIONE IDONEA.
La regolazione della testa di combustione, aria,
è già stata descritta a pag. 8.
Altre regolazioni da fare sono:
- aprire le valvole manuali poste a monte della
- Regolare il pressostato gas di minima all'ini-
- Regolare il pressostato aria all'inizio scala (B).
- Sfiatare l'aria dalla tubazione del gas.
D3854
- Montare un manometro (C) sulla presa di
- Collegare in parallelo alle due elettrovalvole
Prima di accendere il bruciatore, è opportuno
D3841
regolare la rampa del gas in modo che l'accen-
sione avvenga nelle condizioni di massima sicu-
rezza e cioè con una piccola portata di gas.
SERVOMOTORE (D)
Il servomotore regola contemporaneamente la
serranda dell'aria tramite la camma a profilo
variabile e la farfalla del gas.
L'angolo di rotazione sul servomotore è uguale
all'angolo sul settore graduato della farfalla gas.
Il servomotore ruota di 90° in 24s.
Non modificare la regolazione fatta in fabbrica
alle 4 camme di cui è dotato; solo controllare
che esse siano come sotto riportato:
Camma I
Limita la rotazione verso il massimo. Con il bru-
ciatore funzionante alla potenza MAX la farfalla
del gas deve risultare tutta aperta: 90°.
Camma I I
Limita la rotazione verso il minimo.
A bruciatore spento la serranda dell'aria e la far-
falla del gas devono risultare chiuse: 0°.
Camma I I I
D7679
Regola la posizione di accensione e potenza MIN.
Camma I V

AVVIAMENTO BRUCIATORE

Chiudere i telecomandi e mettere l'interruttore
1)(E) in posizione "MAN".
Appena il bruciatore si avvia controllare il senso
di rotazione della girante del ventilatore dal
visore fiamma 17)(A)p.4. Verificare che le lam-
padine o i tester collegati alle elettrovalvole, o le
spie luminose sulle elettrovalvole stesse, indi-
chino assenza di tensione. Se segnalano ten-
sione, fermare immediatamente il bruciatore e
controllare i collegamenti elettrici.

ACCENSIONE BRUCIATORE

Dopo aver fatto quanto descritto al punto prece-
dente, il bruciatore dovrebbe accendersi. Se
invece il motore si avvia ma non compare la
fiamma e l'apparecchiatura va in blocco, sbloc-
care ed attendere un nuovo tentativo d'avvia-
mento. Se l'accensione continua a mancare può
essere che il gas non arrivi alla testa di combu-
stione entro il tempo di sicurezza di 3 s.
Aumentare allora la portata del gas all'accen-
sione. L'arrivo del gas al manicotto è eviden-
ziato dal manometro (C). Ad accensione
avvenuta, passare alla completa regolazione del
bruciatore.
10
ATTENZIONE
!
rampa del gas.
zio scala (A).
E' consigliabile portare all'esterno dell'edificio
con un tubo in plastica l'aria sfiatata fino ad
avvertire l'odore del gas.
pressione del gas del manicotto.
Serve a ricavare approssimativamente la
potenza MAX del bruciatore mediante le
tabelle di pag. 6.
del gas VR e VS due lampadine o tester per
controllare il momento dell'arrivo della ten-
sione.
Questa operazione non è necessaria se
ognuna delle due elettrovalvole è munita di
una spia luminosa che segnala la tensione
elettrica.
: 90°
: 0°
: 15°
: Solidale alla camma III
