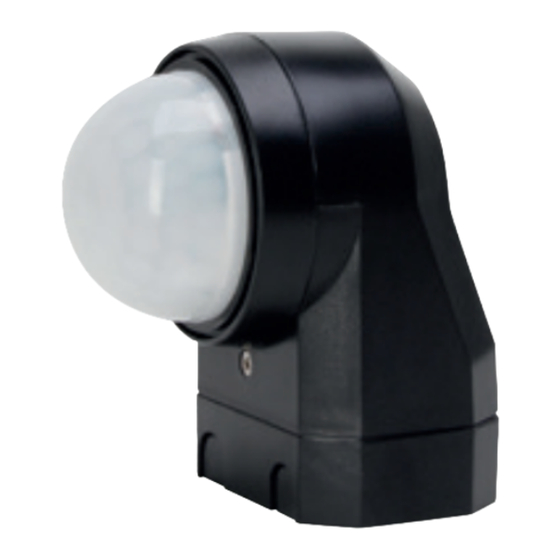

INFRAcontrol R 240 AP IP54
Bedienungsanleitung
Bedieningshandleiding
D NL F
Mode d'emploi
Table des Matières
loading

Manuels Connexes pour Kopp INFRAcontrol R 240 AP IP54

Sommaire des Matières pour Kopp INFRAcontrol R 240 AP IP54

  • Page 34 Introduction Bedienungsanleitung 2-18 Vous avez choisi un produit de haute qualité, préparé avec grand soin. Seules une installation et une mise en service correctes assureront une longue utilisation, fiable et sans problème. Bedieningshandleiding 19-33 • Veuillez s‘il vous plaît vous familiariser avec les instruc- tions avant l‘installation •...
  • Page 35 Avertissements de sécurité • Choix du matériel d’installation électrique pour assurer Installation uniquement par des personnes ayant des la sécurité des conditions de débranchement connaissances électro-techniques pertinentes et de l’ex- • Protection IP périence • Pose du matériel d’installation électrique Avec une mauvaise installation vous mettrez en danger : •...

  • Page 36: Principe De Fonctionnement

    Principe de fonctionnement Détecteur de mouvements – Composants Les interrupteurs de mouvement InfraControl sont des dé- Boitier du détecteur de mouvements tecteurs de mouvement infrarouge passifs. Boitier supérieur du détecteur de mouvements Support de montage (coin interne / coin externe) Grâce à...

  • Page 37: Possibilités D'installation

    Possibilités d’installation Précision : Surface de montage mural Pour que la classe de protection IP54 soit respectée, ne Surface de montage mural dans l’angle (coin externe) pas monter le détecteur de mouvement en extérieur. Surface de montage mural dans l’angle (coin interne) Pour un montage mural dans l’angle, utiliser les équerres incluses.

  • Page 38: Garantie

    Instructions pour l’installation Afin d’éviter les déclenchements intempestifs, l’emplace- ment doit se situer à 1 m au moins d’une source de lumière. Les mouvements (par exemple les vibrations) de l’appareil agissent exactement comme les mouvements dans la zone de détection (par exemple, des arbustes, des fleurs, des rideaux, etc) et peuvent conduire à...

  • Page 39: Connexion Électrique

    Connexion électrique Dénuder les câbles de raccordement d’environ 6-8 mm et bleu rouge les connecter comme ce qui suit : brun • Voir l’image de connexion • Phase L (noir) sur la borne L (fil marron) • Conducteur de neutre N (bleu) sur la borne N (fil bleu) •...
  • Page 40 Plage de détection La plage de détection est de 240°. La plage de détection spécifiée se réfère à une hauteur de montage/installation de 2 m. (Voir les données les caracté- ristiques techniques) Le détecteur de mouvement a un comportement plus fiable lorsque la zone de détection est traversée transver- salement et non pas frontalement vers le détecteur de 240°...
  • Page 41 Réglage mécanique de la zone de détection Potentiomètre de réglage En raison des spécificités locales, il peut être nécessaire d’a- Les possibilités de réglage (vis) sont recouvertes d’une juster la plage de détection du détecteur de mouvement. bague en plastique Pour cela, le détecteur de mouvement peut être réglé...
  • Page 42 Réglage du seuil crépusculaire Réglage du facteur de marche (temporisation du Régler manuellement la valeur de la luminosité souhaitée déclenchement) sur la vis de réglage du détecteur de mouvement. Régler le facteur de marche souhaité sur la vis de réglage. Ajuster la valeur de la luminosité...
  • Page 43 Réglage de la distance (sensibilité) Régler la sensibilité désirée sur la vis de réglage. Cela est réglable par paliers de 3 m à 12 m. Lors que la vis de réglage est dans le sens antihoraire cela signifie : la plus basse sensibilité (environ 3 m) Lors que la vis de réglage est dans le sens horaire cela si- gnifie : la plus haute sensibilité...
  • Page 44 Test de démarrage Le test de démarrage est utilisé pour vérifier que le détec- teur de mouvement marche correctement sur le lieu d’ins- tallation souhaité. TIME TIME LUX Mettre en place les paramètres suivants : • Vis de réglage sur la position «T». •...
  • Page 45 Test de fonctionnement Manuel ON (bouton de commande) Tourner la vis de réglage vers la gauche (vers la plus Le détecteur de mouvement peut manuellement rester al- courte durée) et le seuil de crépuscule vers la gauche lumé pendant max. 5 heures. (vers la lumière du jour).
  • Page 46 Des exemples de circuits rouge Circuit de base du détecteur de mouvement rouge Circuit parallèle avec commutateur universel (disjoncteur) Circuit parallèle du détecteur de mouvement...

  • Page 47: Dépannage

    Dépannage Problème Cause Solution La lumière ne Ampoule défectueuse Remplacer l'ampoule s'allume pas Fusible éteint Le rallumer Luminosité de réponse réglée sur sombre Remettre la vis de réglage en position lumière Approvisionnement interrompu Vérifiez les connexions du fil, réparer si nécessaire La période de captage n'est pas réglée Corriger la zone –...

  • Page 48: Caractéristiques

    Caractéristiques Description Tension nominale 220 - 240 V~; ± 10 % Courant nominal / Courant de clôture 8 A (max. 0,4 sec.) Contact de commutation Fermeture contact (μ largeur d‘ouverture) Fréquence 50 Hz Alimentation de secourds < 0,9 W Angle de détection 240°...
  • Page 49 Lampes fluorescentes (compensation In-Line) max. 500 W Lampes fluorescentes (compensation parallèle) max. 500 W Charges inductives max. 300 W (cos phi 0,4) Charge d'économie d'énergie max. 200 W Lampes LED max. 200 W Dispositif RC optionnel 100 nF / 100 Ω – En parallèle de la charge inductive Durée d'échauffement 90 sec.
