Installation
1.1
Montage
Le régulateur ECS est intégré dans le préparateur
d'eau chaude sanitaire instantanée RQ. Lorsque vous
souhaitez installer le régulateur en dehors du pré-
parateur d'eau chaude sanitaire instantanée, veuillez
considérer les points suivants.
Le régulateur doit pouvoir être séparé du réseau
électrique par le biais d'un dispositif supplémentaire
(avec une distance minimum de séparation de 3 mm
sur tous les pôles) ou par le biais d'un dispositif de
séparation (fusible), conformément aux règles d'ins-
tallation en vigueur.
Lors de l'installation, veillez à maintenir le câble de
connexion au réseau électrique séparé des câbles
des sondes.
AVERTISSEMENT !
Choc électrique !
Lorsque le boîtier est ouvert,
des composants sous tension
sont accessibles.
Î Débranchez l'appareil
du réseau électrique
avant de l'ouvrir!
Pour accrocher le régulateur au mur, effectuez les
opérations suivantes :
Î Dévissez la vis cruciforme du couvre-bornes et
détachez celui-ci du boîtier en le tirant vers le bas.
Î Marquez un point d'accrochage sur le mur, per-
cez un trou et introduisez-y la cheville et la vis
correspondante (fournies avec le matériel de
montage).
Î Accrochez le boîtier du régulateur sur la vis de
fixation. Marquez le point de fixation inférieur
pour l'attache (la distance entre les deux trous
doit être égale à 150 mm).
Î Percez deux trous et introduisez-y les chevilles
et les vis correspondantes.

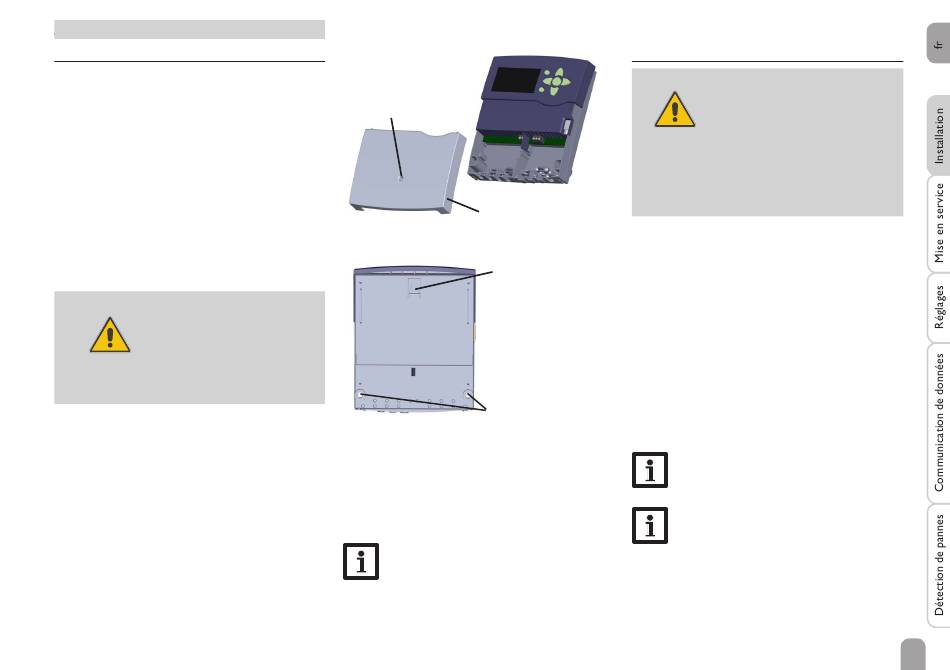

vis
couvercle
oeillet de suspension
orifices de fixation
Î Accrochez le régulateur à la vis supérieure et
fixez-le au mur avec les vis inférieures.
Î Effectuez toutes les connexions électriques selon
le plan de connexion des sondes (cf chap. 1.2).
Î Replacez le couvercle sur le boîtier.
Î Vissez le boîtier avec la vis cruciforme.
Nota bene :
Des champs électromagnétiques trop éle-
vés peuvent perturber le fonctionnement
de l'appareil.
Veillez à ne pas exposer ce dernier à des
champs électromagnétiques trop élevés.
1.2 Raccordement électrique
ATTENTION !
Décharges électrostatiques !
Des décharges électrostatiques
peuvent endommager les compo-
sants électroniques de l'appareil !
Î Eliminez l'électricité
statique que vous avez sur
vous en touchant un appa-
reil mis à la terre tel qu'un
robinet ou un radiateur.
Le régulateur est doté de 4 relais au total sur les-
quels des appareils électriques tels que des pompes,
des vannes, etc. peuvent être branchés.
Les relais R1 ... R3 sont à semiconducteurs et
peuvent s'utiliser pour le réglage de vitesse:
Conducteur R1 ... R3
Conducteur neutre N (bloc de bornes collectrices)
Conducteur de protection ⏚ (bloc de bornes
collectrices)
Le relais 4 est un relais électromécanique :
Conducteur R4
Conducteur neutre N (bloc de bornes collectrices)
Conducteur de protection ⏚ (bloc de bornes
collectrices)
Nota bene :
Le raccordement au réseau est toujours la
dernière étape de montage !
Nota bene :
En cas d'utilisation d'appareils électriques
à vitesse non réglable tels que des vannes,
réglez la vitesse minimale des relais corres-
pondants sur 100 %.
