Station De Charge - Husqvarna Auto Mower Manuel D'utilisation

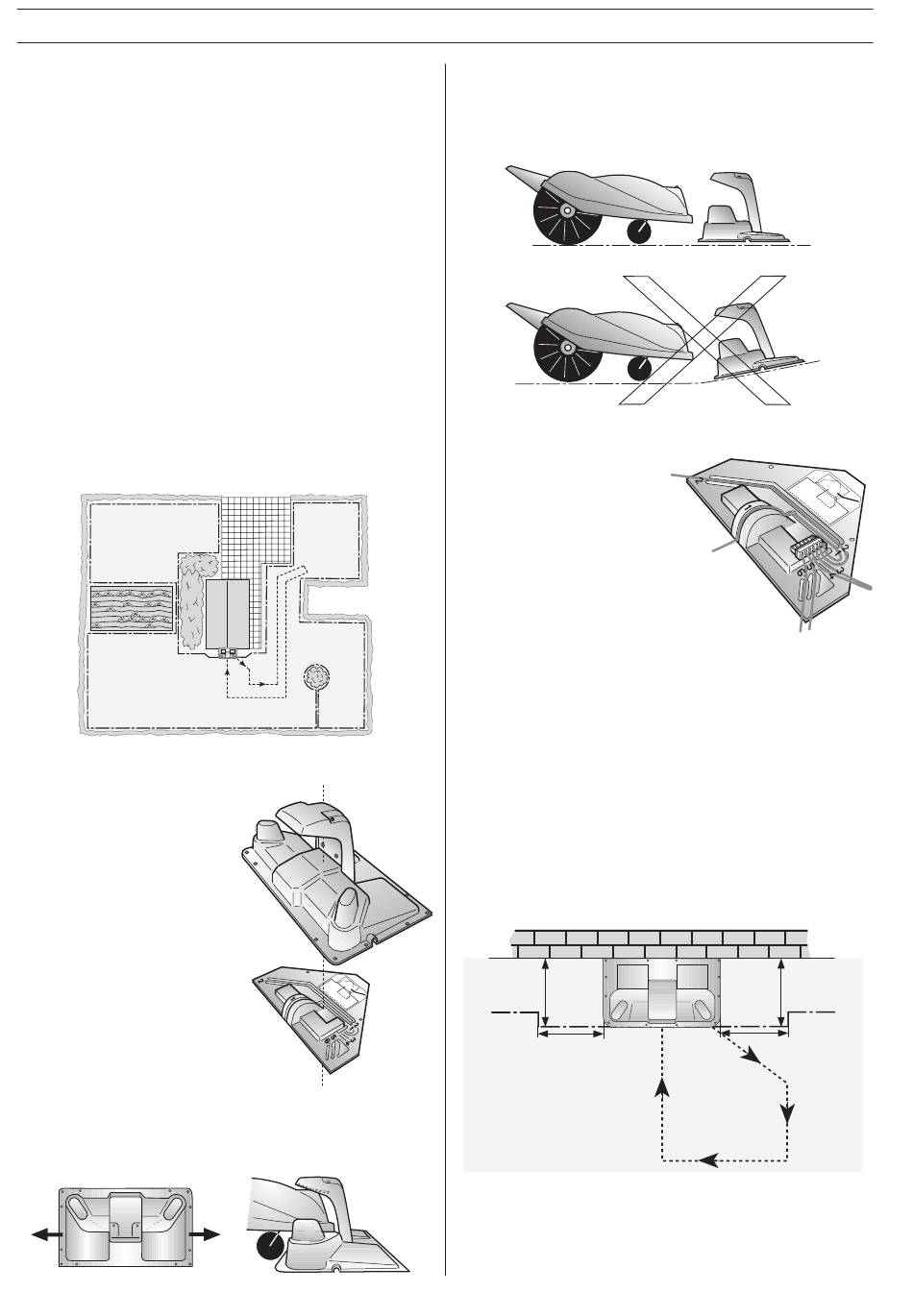

Zones de travail séparées
Dans certains cas, il peut être approprié de créer différentes zones
de travail :
• Quand les surfaces à tondre sont éloignées les unes des autres.
• Quand une surface est considérablement inférieure à l'autre et
quand ces surfaces ne sont connectées que par un passage
long et étroit.
La station de charge et le câble de recherche doivent être placés
dans la zone principale, c'est-à-dire la plus grande surface de tra-
vail. Le câble périphérique est ensuite installé conformément aux
directives d'installation sur le bord de la zone de travail de la Auto
Mower, voir « Installation du câble périphérique ». Une ou plu-
sieurs zones secondaires sont créées en formant un « îlot inversé
» à l'aide du câble périphérique, c'est-à-dire que « l'îlot » est placé
hors de la zone de travail et non pas à l'intérieur. Voir la figure.
La Auto Mower doit être déplacée manuellement entre les différen-
tes zones de travail dans la mesure où la charge automatique de
la batterie ne s'effectue que dans la zone principale. Pour faciliter
le travail manuel, voir le chapitre « Réglages » (Tonte d'une sur-
face secondaire).
La Auto Mower tond environ 2-3 heures ou 200-300 m2 sur une
charge complète, en fonction de l'âge de la batterie et de la hau-
teur de l'herbe.
Zone
secondaire
Zone principale

Station de charge

La station de charge comprend
deux sections : la partie infé-
rieure (avec rail de guidage et
borne de raccordement) et
l'unité d'amarrage. Ces deux
sections sont fixées au sol, sé-
parément, à l'aide des attaches
fournies à la livraison.
Les extrémités des câbles sont
passées dans la gorge du rail
de guidage. Il est important que
les câbles soient placés dans
les canaux prévus à cet effet
sur la partie inférieure. L'unité
d'amarrage est ensuite placée
sur la partie inférieure.
Avant de fixer définitivement l'unité d'amarrage sur le sol, il est
peut-être nécessaire de la régler latéralement afin que la Auto
Mower se positionne correctement au centre et qu'un bon con-
tact puisse être établi entre son contact de charge et les plaques
de contact de la station de charge.
6
– Français
INSTALLATION
Il est aussi important que la station de charge soit verticale. Elle
doit être placée sur une surface plane. L'emplacement où la
tondeuse s'amarre, devant la station, doit être plan et régulier
afin qu'un bon contact puisse être établi entre son contact de
charge et les plaques de contact de la station de charge.
La partie inférieure comporte
une borne de raccordement sur
laquelle se branchent le câble
de basse tension et les fils du
câble de recherche et du câble
périphérique. Voir « Installation,
étape par étape ». Les fils du
câble de recherche et du câble
périphérique doivent impérati-
vement être placés dans les
canaux prévus à cet effet.
Un interrupteur à retour automatique et destiné à des essais de
fonctionnement est placé sur la station de charge. Lorsque l'in-
terrupteur est actionné, un signal sonore continu indique que la
station de charge est correctement alimentée en courant et que
les câbles périphériques et de recherche sont connectés. Un
signal sonore intermittent indique que la station de charge est
alimentée en courant mais que le câble de recherche et/ou le
câble périphérique ne sont pas connectés.
Pour un fonctionnement optimal, il est recommandé de ména-
ger deux zones libres de 40 cm à l'extérieur des deux côtés
courts de la station de charge. Le câble périphérique quitte la
station de charge en suivant le bord extérieur de la station.
Sous la station de charge, le câble périphérique doit être passé
obliquement vers le coin de la station. Le câble de basse ten-
sion peut être passé à travers l'ouverture de l'unité d'amarrage.
40x40
cm
40x40
cm
