5.3
Description du fonctionnement
Surcharge de la pompe du liquide de refroidissement !
Le module de refroidissement ne doit être mis en service que si la torche de soudage est
raccordée afin d'éviter la destruction de la pompe du liquide de refroidissement sous l'effet d'une
surcharge thermique (le liquide de refroidissement ne peut pas circuler dans le circuit de
refroidissement).
•
Relier au module de refroidissement les raccords du liquide de refroidissement de la torche à
refroidissement à l'eau.
•
Avec des torches de soudage refroidies à l'air, les lignes pilote et d'alimentation doivent être
déconnectées entre le module de refroidissement et le poste de soudage !
Les modules de refroidissement (pompe et ventilateur) sont commandés exclusivement par le poste de
soudage.
Le poste de soudage détecte et signale automatiquement tout manque de réfrigérant
(voir notice d'utilisation du poste de soudage).
5.3.1
Remplir de liquide de refroidissement
Après le premier remplissage, patienter au moins une minute lorsque le poste est sous tension
pour que le faisceau soit entièrement rempli de réfrigérant, sans bulles.
En cas de changement fréquent de torche et au premier remplissage, remplir le réservoir du
refroidisseur le cas échéant.
A la sortie d'usine, le poste est livré avec une quantité minimale de liquide de refroidissement.

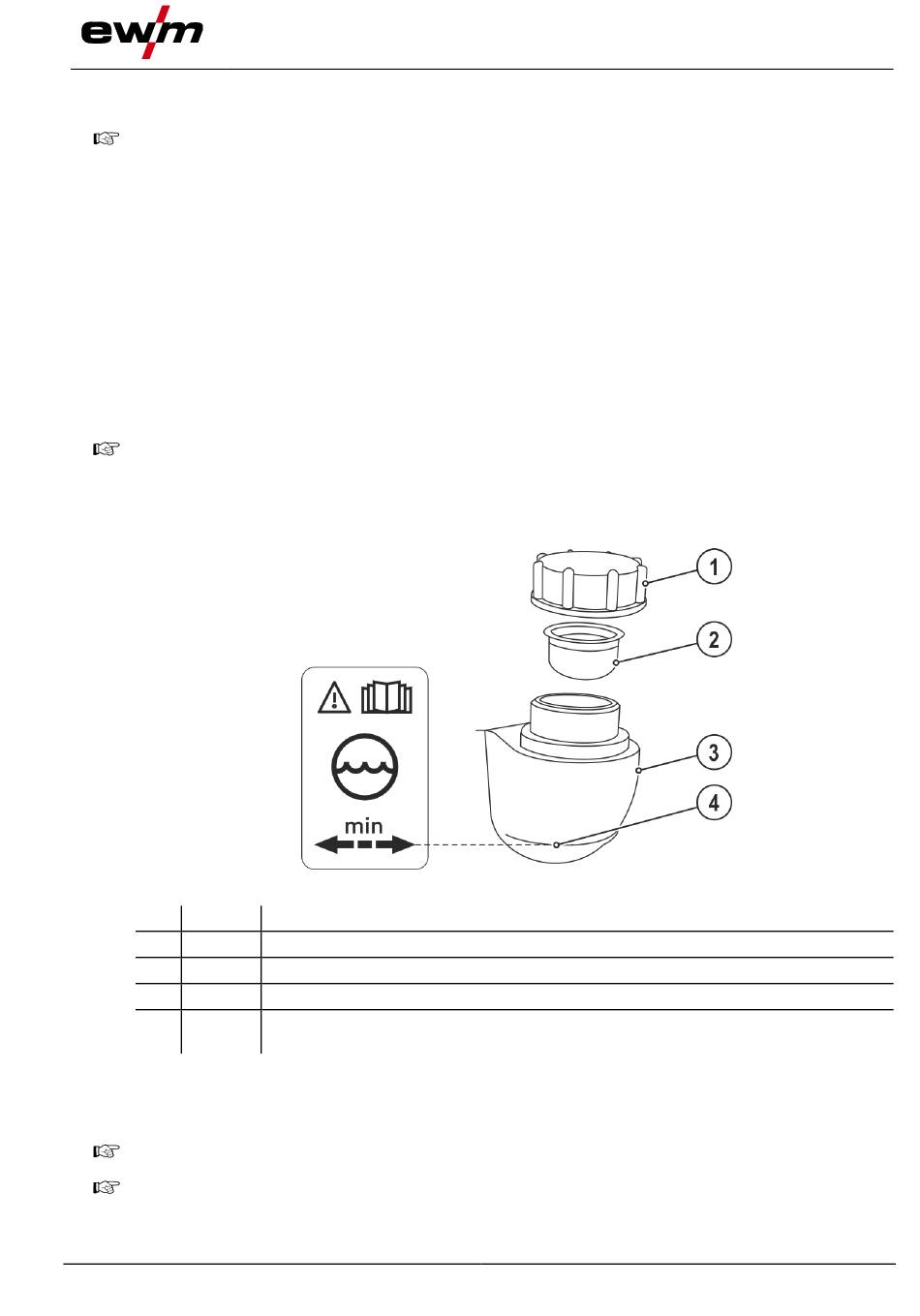

Pos. Symbole Description
1
2
3
4
•
Dévisser le couvercle de fermeture du réservoir de réfrigérant.
•
Vérifier si le filtre est encrassé, le nettoyer le cas échéant puis le réinstaller.
•
Remplir de réfrigérant jusqu'au filtre, revisser le couvercle de fermeture.
Le niveau du liquide de refroidissement ne doit pas descendre au-dessous de la marque « min » !
Si le niveau du réfrigérant passe sous le niveau de remplissage minimal du réservoir de
réfrigérant, il peut être nécessaire de dégazer le circuit de réfrigérant. Dans ce cas, le poste de
soudage arrête la pompe de réfrigérant et signale l'erreur de réfrigérant, > voir le chapitre 7.2.
099-008603-EW502
15.05.2017
0
Couvercle d'obturation du réservoir de produit réfrigérant
Filtre de réfrigérant
Réservoir de produit réfrigérant
Marquage « Min »
Niveau minimum de réfrigérant
Structure et fonctionnement
Illustration 5-2
Description du fonctionnement
13
