2
Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Produit - référence d'article
VC 486/5-5 (E-BE)
ecoTEC plus
VC 656/5-5 (E-BE)
ecoTEC plus
3
Description du produit
Ce produit est une chaudière murale gaz à condensation.
0020261176_01 ecoTEC plus Notice d'installation et de maintenance
Remarques relatives à la documentation 2
0010021508
0010021509

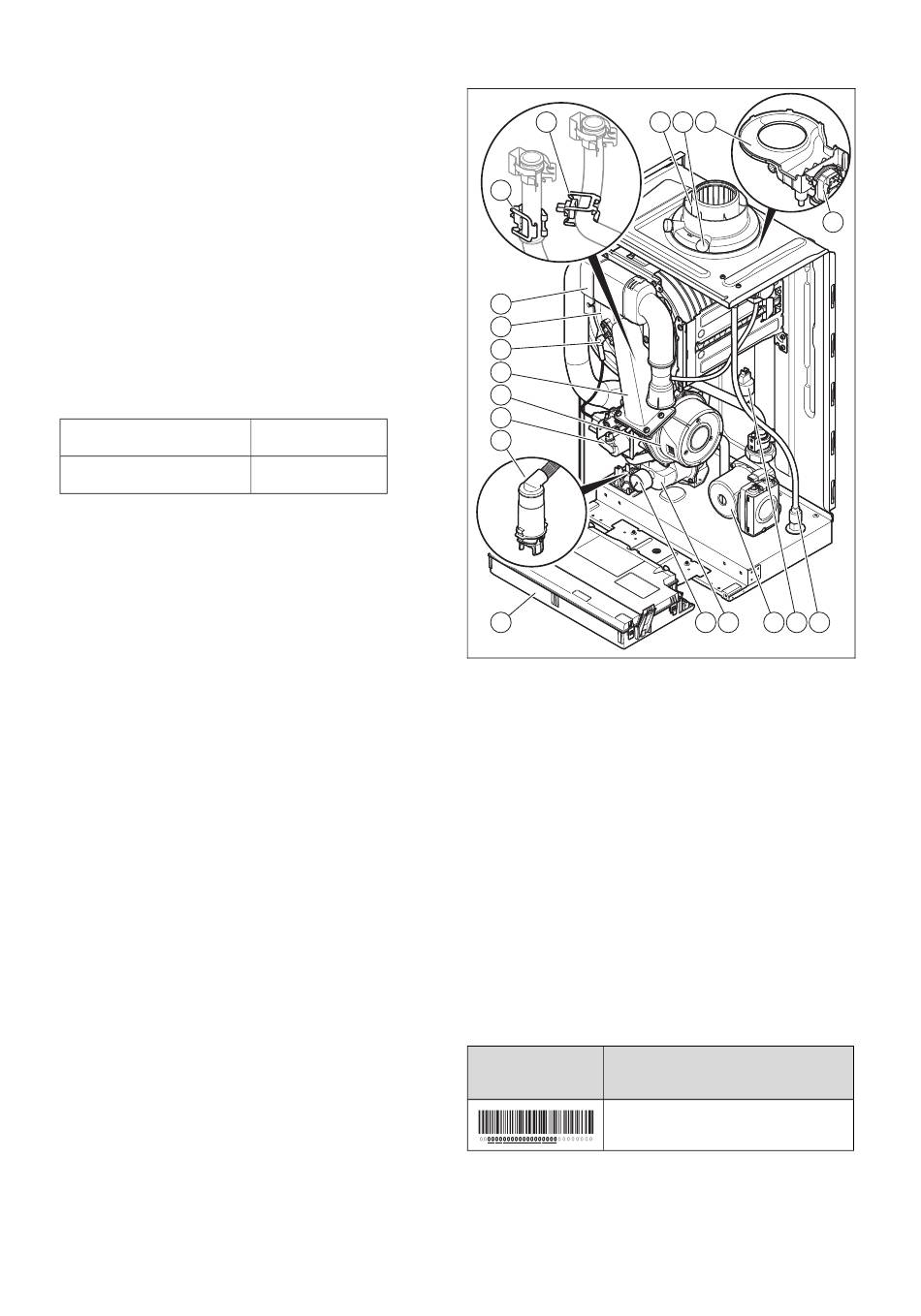

3.1
Structure du produit
15
14
13
12
11
10
9
8
7
6
1
Tuyau d'évacuation des
eaux de pluie
2
Capteur de pression
hydraulique
3
Pompe de chauffage
4
Séparateur d'air dyna-
mique
5
Manomètre de pression
d'eau
6
Boîtier électrique
7
Siphon des condensats
8
Mécanisme gaz
9
Ventilateur
10
Module compact ther-
mique
3.2
Plaque signalétique
La plaque signalétique est montée d'usine sur la face infé-
rieure du produit.
Mention figurant
Signification
sur la plaque signa-
létique
Code barre avec numéro de série
16 17 18
19
5
4
3
2
1
11
Electrode d'allumage
12
Échangeur thermique à
condensation
13
Tube d'entrée d'air
14
Capteur de température
du départ chauffage
15
Capteur de température
du retour chauffage
16
Raccordement pour
conduit du système
ventouse
17
Point de mesure des
gaz de combustion
18
Récupérateur d'eau de
pluie
19
Pressostat
