7.8.2
Contrôle de la pression dynamique du gaz
Attention !
Risques de dommages matériels et de
dysfonctionnements en cas de pression
dynamique du gaz erronée !
Si la pression dynamique du gaz ne se situe
pas dans la plage admissible, il peut y avoir
des dysfonctionnements, mais aussi des
dommages au niveau du produit.
▶
N'effectuez pas de réglage au niveau du
produit.
▶
Ne mettez pas le produit en fonctionne-
ment.
A
B
1.
Fermez le robinet d'arrêt du gaz.

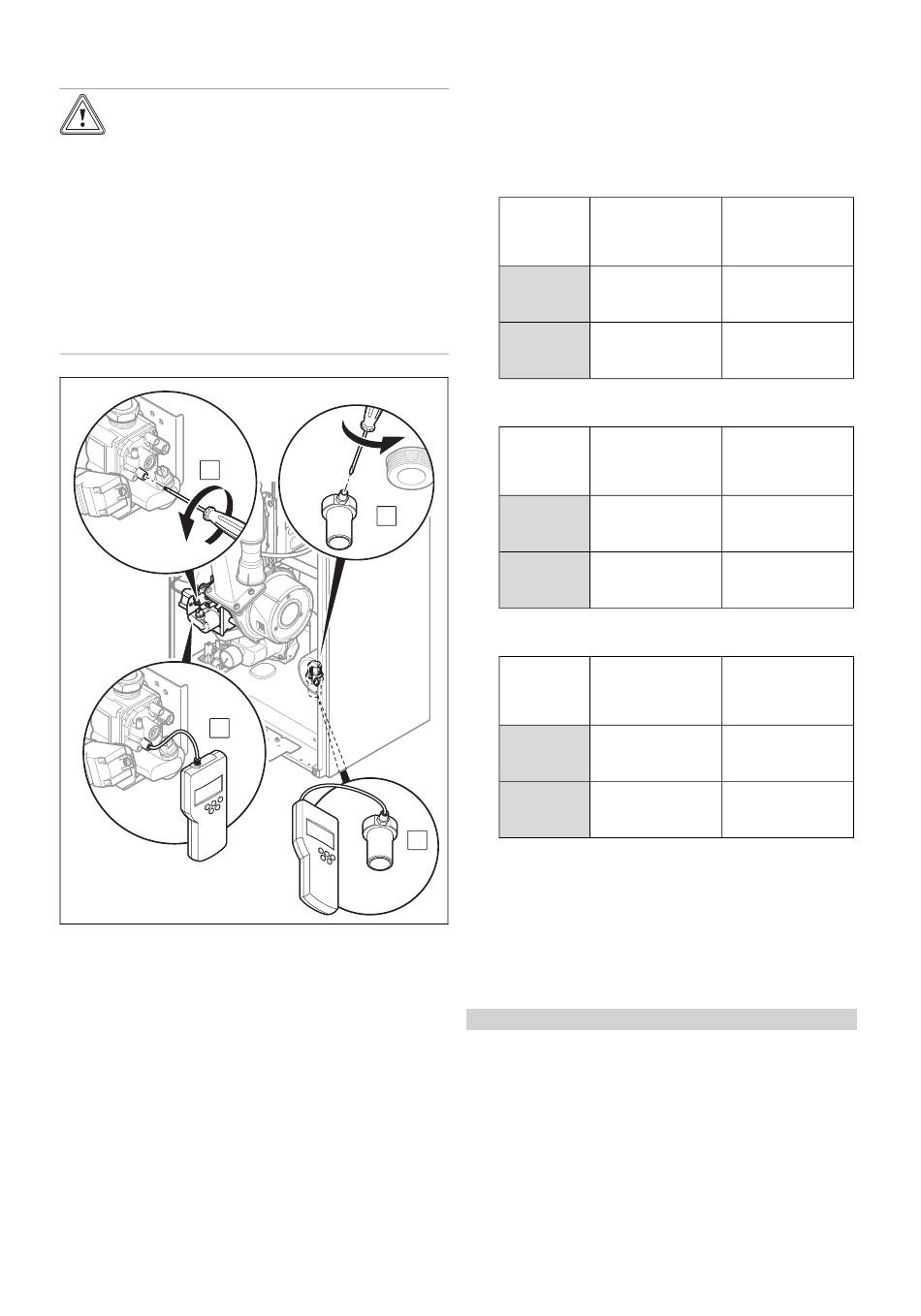

Alternative 1 ‒ Mesure de la pression du gaz
2.
sur le mécanisme gaz ::
▶
Dévissez la vis du raccord fileté (A) au niveau du
mécanisme gaz.
▶
Raccordez un manomètre numérique ou un mano-
mètre à tube en U (B).
Alternative 2 ‒ Mesure de la pression du gaz
2.
sur le raccord gaz ::
▶
Dévissez la vis du raccord fileté (C) au niveau du
raccord gaz.
▶
Raccordez un manomètre numérique ou un mano-
mètre à tube en U (D).
3.
Ouvrez le robinet d'arrêt du gaz.
0020261176_01 ecoTEC plus Notice d'installation et de maintenance
4.
Ouvrez les vannes du circuit hydraulique.
5.
Mettez le produit en fonctionnement avec le programme
de contrôle P.01.
6.
Mesurez la pression dynamique du gaz par rapport à la
pression atmosphérique.
Ecart de pression du raccordement du
gaz/pression dynamique du gaz en G20
VC 486/5-5
(E-BE)
VC 656/5-5
(E-BE)
Ecart de pression du raccordement du
gaz/pression dynamique du gaz en G25
VC 486/5-5
C
(E-BE)
VC 656/5-5
(E-BE)
Ecart de pression du raccordement du
gaz/pression dynamique du gaz en G31
VC 486/5-5
(E-BE)
VC 656/5-5
(E-BE)
D
7.
Éteignez le produit.
8.
Fermez le robinet d'arrêt du gaz.
9.
Enlevez le manomètre.
10. Vissez la vis du raccord fileté de mesure (A) ou (C) à
fond.
11. Ouvrez le robinet d'arrêt du gaz.
12. Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
raccord de mesure.
Conditions: Pression dynamique du gaz hors de la plage admissible
▶
Si vous n'êtes pas en mesure de remédier au défaut,
adressez-vous au fournisseur de gaz.
▶
Fermez le robinet d'arrêt du gaz.
Mise en service 7
Pression dyna-
Pression dyna-
mique du gaz ad-
mique du gaz ad-
missible mesurée
missible mesurée
au point (D)
au point (B)
1,70 ... 2,50 kPa
1,60 ... 2,40 kPa
(17,00
(16,00
... 25,00 mbar)
... 24,00 mbar)
1,70 ... 2,50 kPa
1,55 ... 2,35 kPa
(17,00
(15,50
... 25,00 mbar)
... 23,50 mbar)
Pression dyna-
Pression dyna-
mique du gaz ad-
mique du gaz ad-
missible mesurée
missible mesurée
au point (D)
au point (B)
2,00 ... 3,00 kPa
1,85 ... 2,85 kPa
(20,00
(18,50
... 30,00 mbar)
... 28,50 mbar)
2,00 ... 3,00 kPa
1,75 ... 2,75 kPa
(20,00
(17,50
... 30,00 mbar)
... 27,50 mbar)
Pression dyna-
Pression dyna-
mique du gaz ad-
mique du gaz ad-
missible mesurée
missible mesurée
au point (D)
au point (B)
2,50 ... 4,50 kPa
2,45 ... 4,45 kPa
(25,00
(24,50
... 45,00 mbar)
... 44,50 mbar)
2,50 ... 4,50 kPa
2,42 ... 4,42 kPa
(25,00
(24,20
... 45,00 mbar)
... 44,20 mbar)
25
