Mise en marche, réglage et fonctionnement du brûleur
6.6

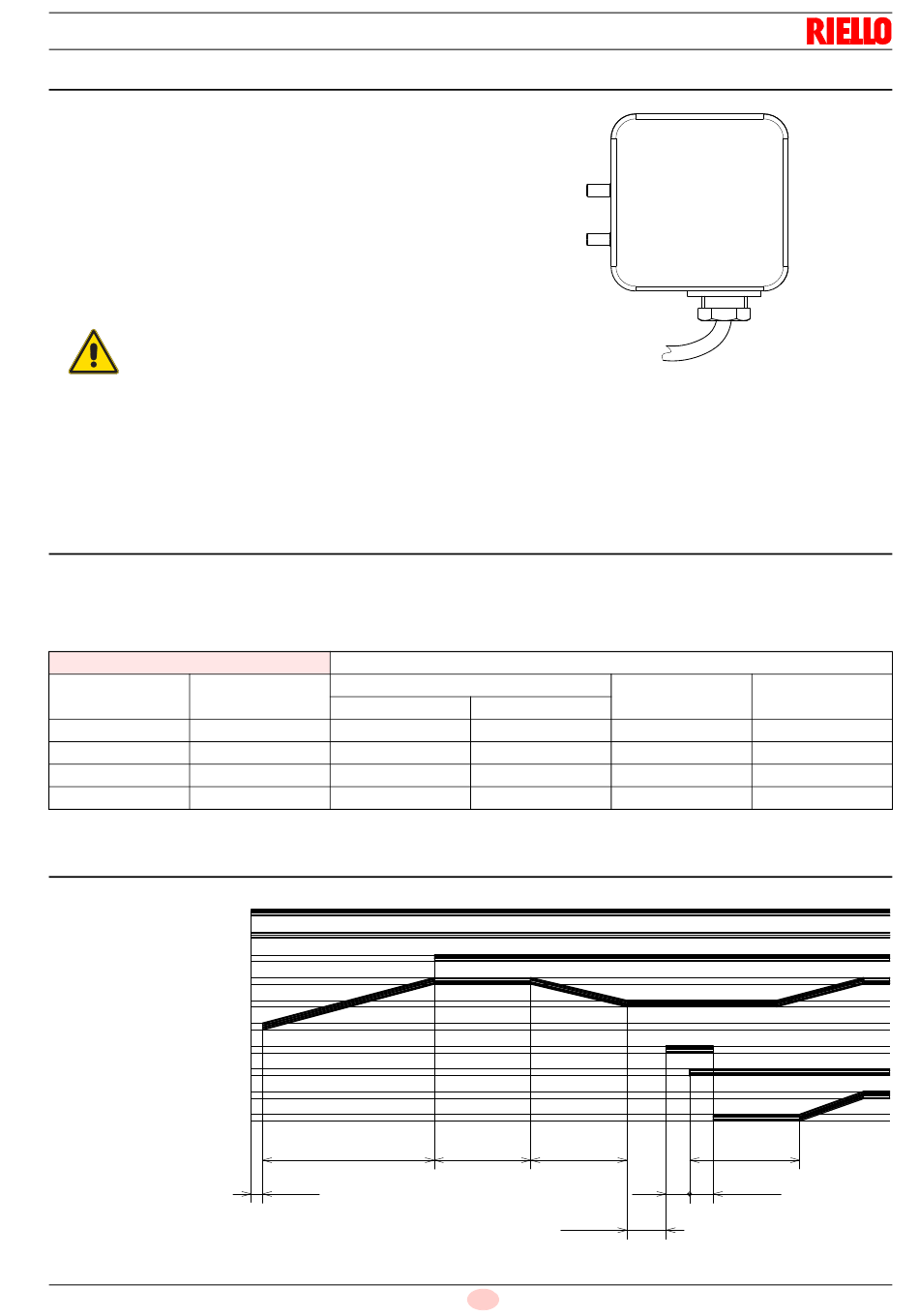

Pressostat air

Effectuer le réglage du pressostat air après avoir effectué tous
les autres réglages du brûleur avec le pressostat air (Fig. 23) ré-
glé en début d'échelle.
Avec le brûleur qui fonctionne à la puissance maximale, tourner
la poignée lentement dans le sens des aiguilles d'une montre
jusqu'au blocage du brûleur.
Tourner la poignée dans le sens contraire à celui des aiguilles
d'une montre d'une valeur correspondant à environ 20% de la va-
leur établie et contrôler ensuite si le brûleur démarre correctement.
Si le brûleur se bloque encore, tourner encore légèrement la poi-
gnée dans le sens contraire à celui des aiguilles d'une montre.
Conformément aux normes le pressostat air doit
empêcher que la pression de l'air descende en
dessous de 80% de la valeur de réglage et que le
CO dans les fumées atteigne 1% (10.000 ppm).
ATTENTION
Pour ce contrôle, insérer un analyseur de com-
bustion dans la cheminée, boucher lentement la
bouche d'aspiration du ventilateur (par exemple
avec un carton) et vérifier si le brûleur se met en
sécurité avant que le pourcentage de CO dans les
fumées atteigne 1%.
6.7 Réglage de la combustion
Conformément à la Directive Rendement 92/42/CE, l'application
du brûleur à la chaudière, le réglage et l'essai, doivent être effec-
tués dans le respect du manuel d'instructions de ladite chaudière,
y compris le contrôle de la concentration de CO et de CO
EN 676
CO2 max. théorique
GAZ
G 20
G 25
G 30
G 31
6.8 Séquence de fonctionnement du brûleur
Thermostat limite
Thermostat de sécurité
Moteur
{
Moteur d'ouverture
du volet d'air
Transformateur
Vanne gaz
2ème flamme
1ère flamme
0 % O2
 = 1,2
11,7 9,7
11,5 9,5
14,0 11,6
13,7 11,4
2
1
0
24 s
2,5 s
les fumées, de leur température et de la température moyenne
de l'eau de la chaudière.
Il est conseillé de régler le brûleur selon le type de gaz utilisé et
dans
2 d'après les indications fournies dans le tableau Tab. N.
Excès d'air: puissance max.   1,2 – puissance min.   1,3
Réglage du CO2 %
 = 1,3
9,0
8,8
10,7
10,5
15  25s
Min. 30 s
11 s
27 F
D7404
CO
mg/kWh mg/kWh
 100  170
 100  170
 100  230
 100  230
11 s
3s 3s max.
Fig. 23
NOx
Tab. N
D4435
Fig. 24
