Niet-schurend oppervlak

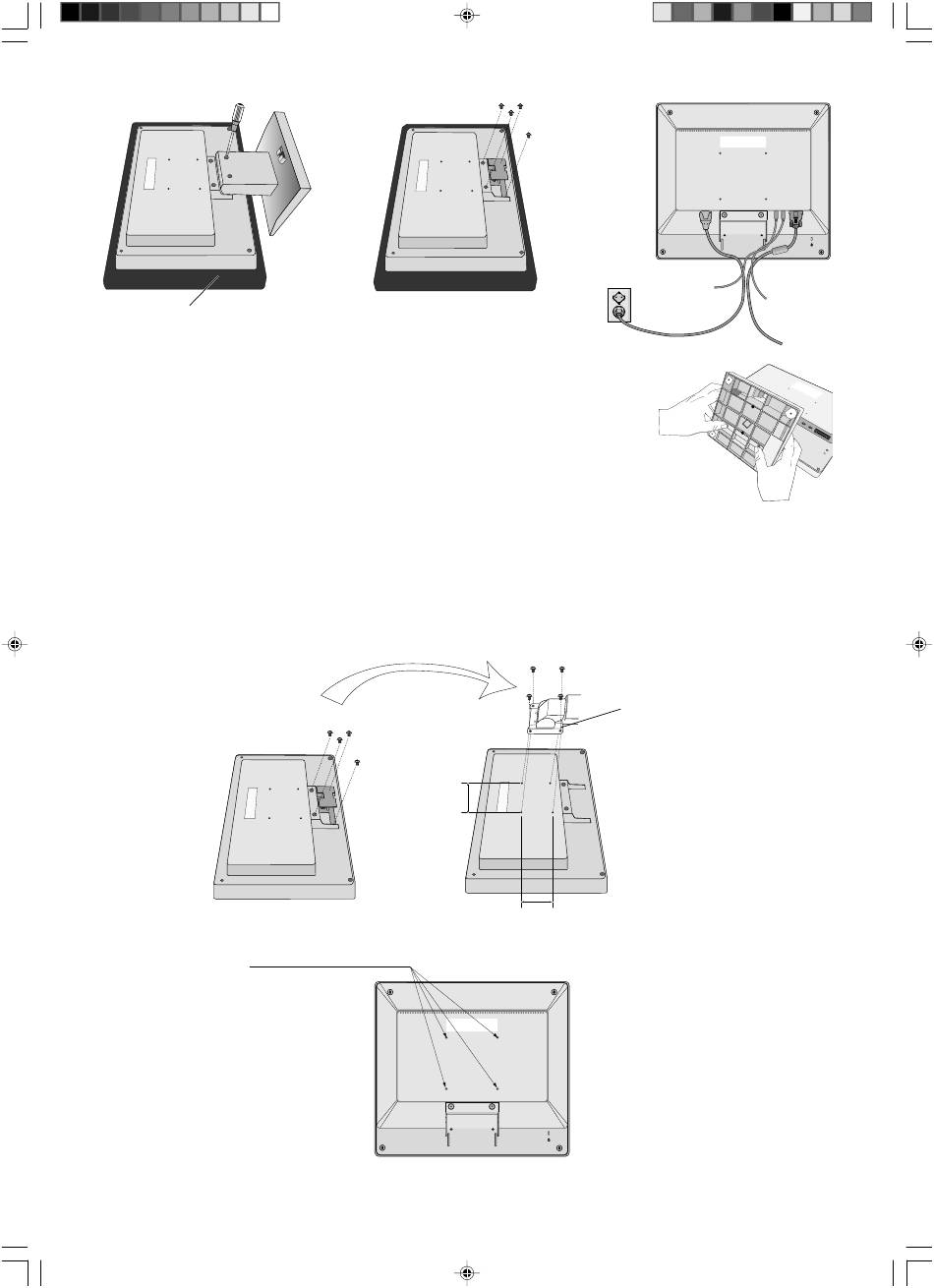

Illustratie R.1
Het voetstuk verwijderen
OPMERKING: verwijder altijd het voetstuk wanneer u de LCD-monitor gaat verzenden.
1. Plaats de monitor met de voorzijde omlaag op een niet-schurend oppervlak (zie illustratie R.1).
2. Duw de onderste vergrendelingshaakjes omhoog om het voetstuk te ontgrendelen.
3. Druk op de bovenste vergrendelingshaakjes om het voetstuk te ontgrendelen en til de monitor van het voetstuk.
Een zwenkarm aansluiten
Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm.
Gebruik de 4 meegeleverde schroeven bij de installatie zoals in de illustratie is weergegeven. Om te beantwoorden aan de
veiligheidsvoorschriften, moet u de monitor monteren op een arm die de nodige stabiliteit garandeert in overeenstemming met
het gewicht van de monitor.
Gebruik de LCD-monitor alleen in combinatie met een goedgekeurde arm (bijvoorbeeld met GS-keurmerk).
Specificaties
08_Dutch
Illustratie R.2
Plaats de schroeven terug
75 mm (LCD51VM)
100 mm (LCD71VM)
4 schroeven (M4)
(maximale diepte: 8,5 mm)
Controleer de diepte
van het schroefgat bij
gebruik van andere
schroeven.
Gewicht van gemonteerde LCD: 2,6 kg - LCD51VM (max.)
4
75 mm (LCD51VM)
100 mm (LCD71VM)
4,0 kg - LCD71VM (max.)
Nederlands-4
20/05/2003, 11:45
Illustratie R.3
Dikte van beugel
(arm) 2,0 ~ 3,2 mm
Draai alle schroeven vast
