Surveillance des erreurs électriques
au démarrage
Dès que la pompe a été démarrée, la puissance
électrique de la pompe est surveillée après le
démarrage pour une durée réglée (voir le menu
1.2.2.1). Pour cela, la tension et le courant nominal
corrects de la pompe doivent être réglés respecti-
vement dans le menu 1.2.1.1 et 1.2.1.2. Si le seuil
minimum réglé (voir le menu 5.4.5.0) n'est pas
atteint au cours du temps de surveillance, alors les
témoins lumineux (fig. 2, pos. 6) et (fig. 2, pos. 3)
s'allument en jaune au bout d'une temporisation
réglée (voir le menu 1.2.5.4) plus la durée de com-
mutation étoile-triangle (voir le menu 1.2.5.6). Si
la pompe fonctionne et que la puissance attendue
de la pompe a été atteinte, le défaut peut être
acquitté. Les témoins lumineux (fig. 2, pos. 6) et
(fig. 2, pos. 3) s'éteignent et le témoin lumineux
(fig. 2, pos. 2) s'allume en vert.
Inversion de logique du report de défauts
centralisé (SSM)
La logique souhaitée pour le SSM peut être réglée
dans le menu 5.5.2.0. Il est possible de choisir
entre la logique négative (front descendant en cas
de défaut = « fall ») et la logique positive (front
montant en cas de défaut = « raise »).
6.2.2 Utilisation du coffret de commande
Eléments de commande
• Interrupteur principal Marche/Arrêt (verrouillable
en position « Arrêt »)
• L'écran à cristaux liquides affiche les états de
fonctionnement de la pompe et le menu des
réglages. Le bouton de commande permet de
sélectionner les menus et de saisir les paramètres.
Fonction/description
Symbole
Retour (actionnement bref : un niveau de menu ; actionnement long :
écran principal)
Menu EASY
Menu EXPERT
Signification : service non connecté
Signification : valeur d'affichage – aucune saisie possible
Menu Service
Paramètres
Informations
Notice de montage et de mise en service Wilo SC-Fire Electric
Pour modifier des valeurs ou pour faire défiler un
niveau de menu, il faut tourner le bouton, et pour
sélectionner et confirmer, le pousser :

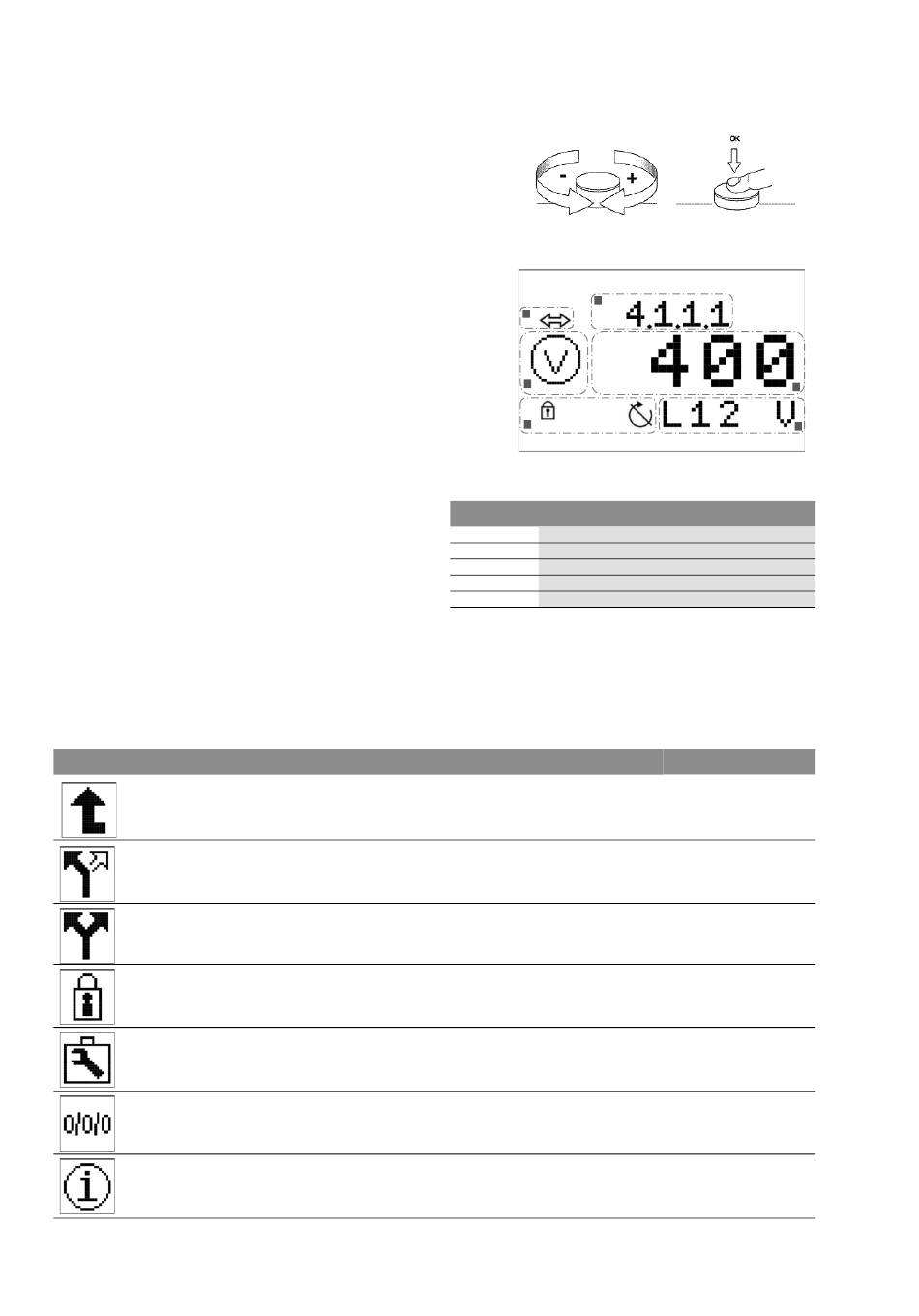

L'affichage des informations s'effectue sur l'écran
selon le modèle suivant :
1
4
5
4
Pos.
Description
1
Numéro de menu
2
Affichage de valeur
3
Affichage d'unité
4
Symboles standard
5
Symboles graphiques
Les symboles graphiques suivants sont utilisés :
Français
2
3
Disponibilité
Toutes les exécutions
Toutes les exécutions
Toutes les exécutions
Toutes les exécutions
Toutes les exécutions
Toutes les exécutions
Toutes les exécutions
