ROZDZIAŁ 3 - USTAWIENIA I UŻYTKOWANIE
UWAGA
W sz ystki e r egul a cje
wykonywać przy odłączonym
zasilaniu.

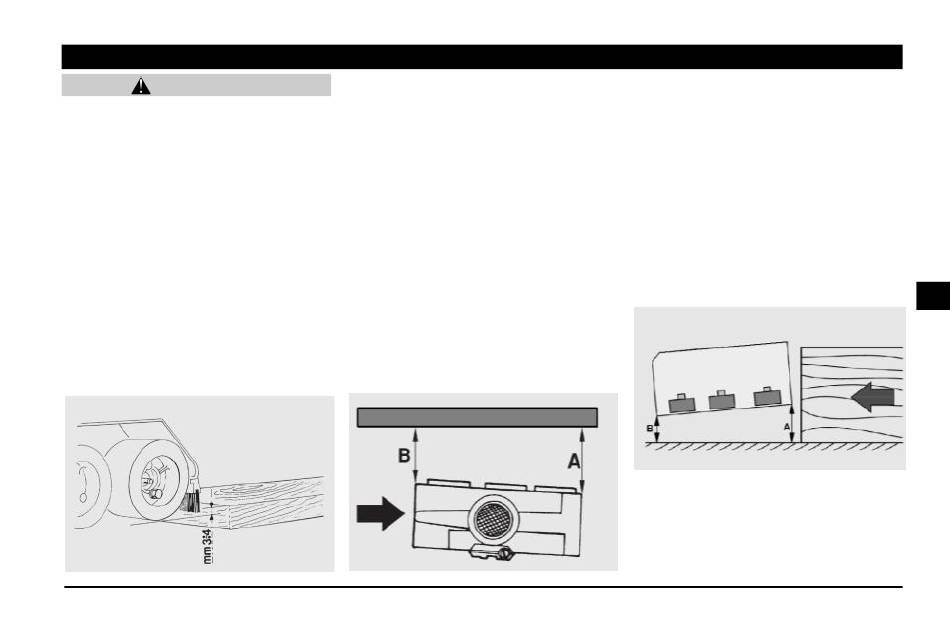

3-1 REGULACJA WYSOKOŚCI
Aby ustawić posuw na żądanej
wysokości, to jest należy wziąć pod
u w a g ę g r u b o ś ć k a w a ł k ó w
przeznaczonych do obróbki (patrz
rys.12). Ustawienia kółek (rolek)
powinno być na wysokości około 3-5
mm mniej niż wysokość obrabianej
powierzchni, tak aby posuw mógł
pewnie przytrzymać obrabiany panel
na każdym etapie jego obróbki;
n ależ y zawieszenie zrekompensuje różnicę
wysokości.

3-2 REGULACJA NACHYLENIA

Posuw został zaprojektowany do
stosowania na kilku maszynach.
W każdym przypadku, aby upewnić
się, że ruch obrabianego elementu
jest równoległy
konieczne jest umieszczenie posuwu
pod niewielkim kątem w stosunku do
kierunku ruchu obrabianych paneli
(patrz rys.13).
rys.13
rys.12
Do zastosowań, w których posuw jest
w pozycji pionowej, upewnij się że
odległość
wylotową i prowadnicą jest 5-6 mm
mniejsza niż na wlocie materiału (A).
Dla
zamocowany jest poziomo (rys.14),
upewnij się, że odległość (B) pomiędzy
rolką wylotową i płaszczyzną obrabiarki
jest 5-6 mm mniejsza od odległości
do prowadnicy,
wlotowej (A).
A = B +5/6 mm
(B) pomiędzy
zastosowań gdzie
rys.14
A = B +5/6 mm
rolką
posuw
PT PL
199
