Montaggio Degli Spazzolini Di Protezione; Montaggio Del; Trascinatore Sul - Maggi STEFF 2034 Mode D'emploi

ATTENZIONE
Verificare che il piano sul quale
viene montata la base del supporto
sia sicuro e stabile.
L'avanzamento deve essere fissato
sul piano principale della macchina
utensile e non su piani riportati
instabili (vedi Fig.8 - Fig.9 - Fig.10).
Assicurarsi che la maniglia di
bloccaggio (K) della
verticale alla base sia ben serrata
(vedi Fig.7).
2 - 3 M O N T A G G I O
SPAZZOLINI DI PROTEZIONE
Non resta adesso che fissare i due
spazzolini nelle loro sedi con le
apposite 4 viti fornite insieme alla
chiave nel corredo.

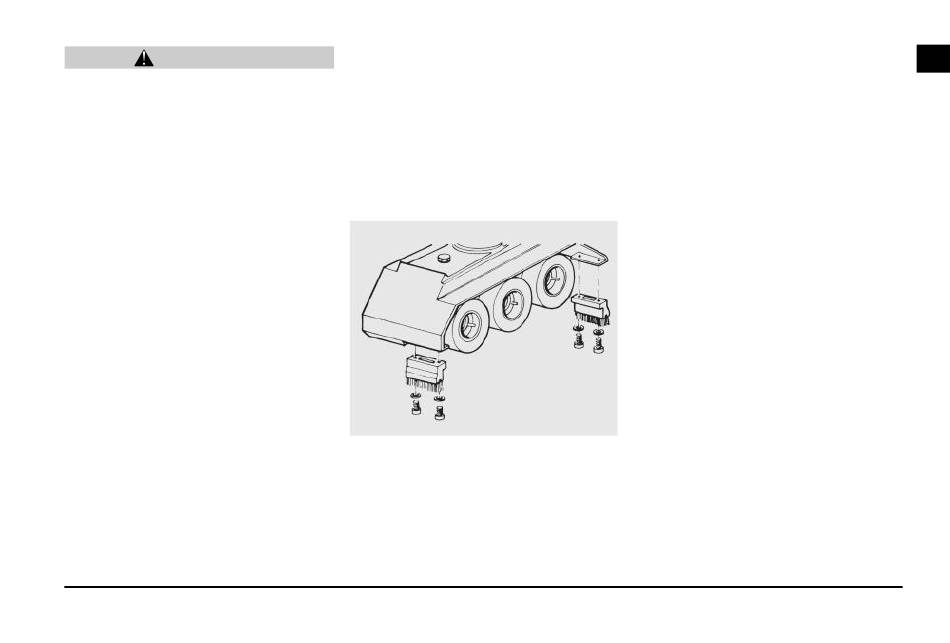

Nella Fig.11 è rappresentato il
montaggio su un Trascinatore a 3 rulli.
colonna
D E G L I 2 - 4 M O N T A G G I O
TRASCINATORE SUL SUPPORTO
Una volta fissato il sostegno al banco
di lavoro non resta che montare il
Trascinatore utilizzando l'apposito
collare(M) (vedi
all'estremità del supporto.
Si utilizzano due viti: vite di serraggio
(P) e vite guida (Q) che non va
serrata, ma solo accostata.
Fig.11
IT
D E L
Fig.5) montato
15
