Insérez les deux nouveaux joints toriques à l'intérieur de la bride de
montage de la lampe.
4.
Insérez le nouveau joint torique de la bride de montage de la lampe sur
le côté de l'enceinte de la source APPI.
5.
Placez l'outil d'insertion de l'arbre de montage sur l'arbre.
pour éviter d'endommager les joints toriques de l'arbre de
Note :
montage, fixez l'outil d'insertion sur l'arbre de montage avant de
monter l'arbre sur la bride de montage de la lampe.
6.
Glissez la bride de montage de la lampe sur l'arbre de montage, en
respectant l'orientation notée au démontage.
7.
Réinsérez l'arbre de montage dans l'ouverture latérale de l'enceinte de la
source, puis emboîtez la bride de montage de la lampe sur la plaque
latérale de l'enceinte de la source APPI.
8.
Serrez les quatre vis de la bride de montage, avec l'outil combiné
constitué de la clé Allen de 2,5 mm et de la bague d'extraction des cônes.
serrez les vis de fixation tour à tour et progressivement
Important :
jusqu'au niveau de serrage maximum. Ceci assure une assise régulière
du bloc de lampe dans la plaque latérale de l'enceinte de la source APPI.
9.
Retirez l'outil d'insertion de l'arbre de montage.

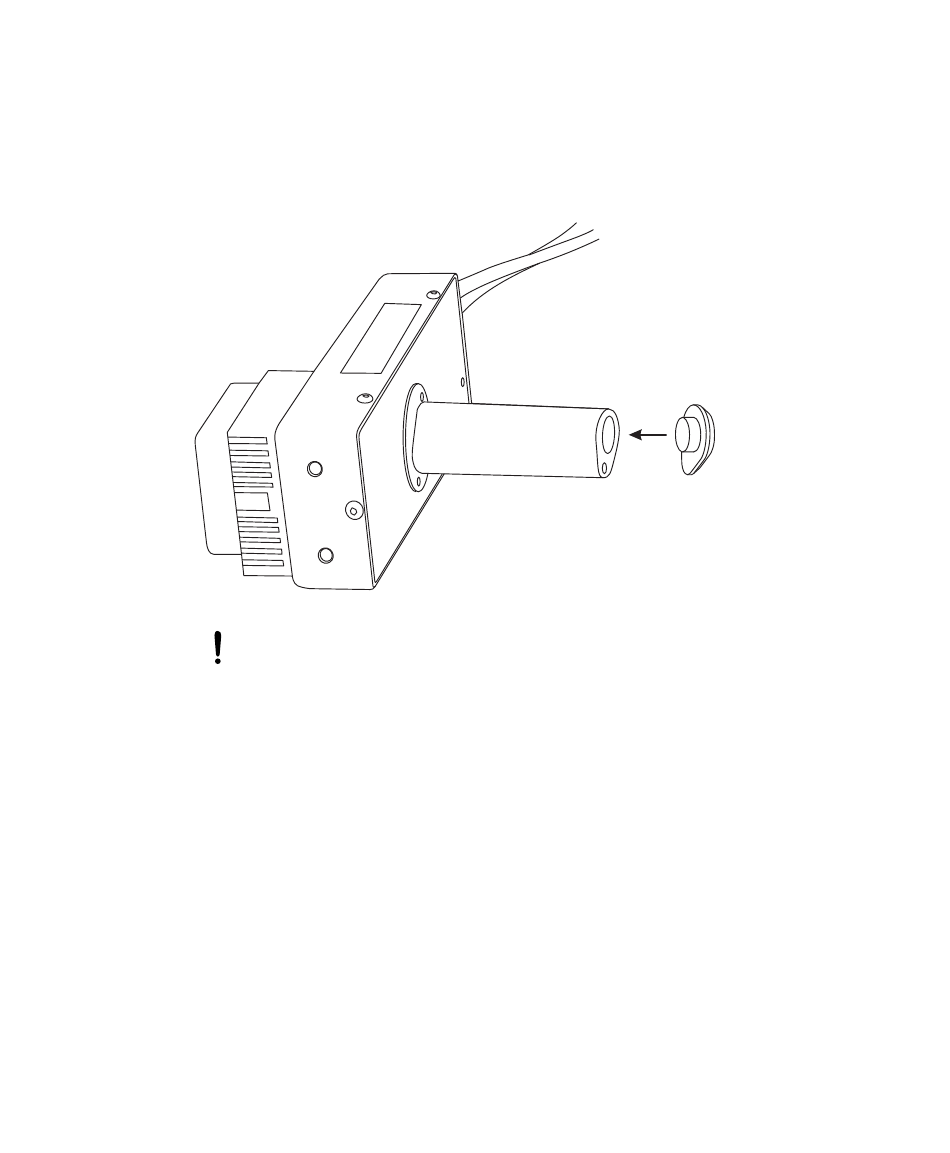

10. Replacez l'isolant en PEEK sur l'extrémité de l'arbre de montage.
Source APPI/APCI : remplacement des joints du bloc lampe APPI
11 janvier 2016, 715004159FR Rév. C
Outil d'insertion de
l'arbre de montage
