Instalación y cableado eléctrico
Antes de acceder a los bornes, asegurarse de que la alimentación esté desconectada.
Para el cableado eléctrico en serie de los paneles, utilizar cables de sección mínima
de 6 mm².
Los paneles TERMOTECH-TS han sido diseñados y fabricados para ser alimentados en serie en
grupos predefinidos, como se muestra en la tabla siguiente:
Configuración
KIT-TS200/03
KIT-TS200/04
KIT-TS200/06
KIT-TS200/07
KIT-TS200/12
KIT-TS200/14

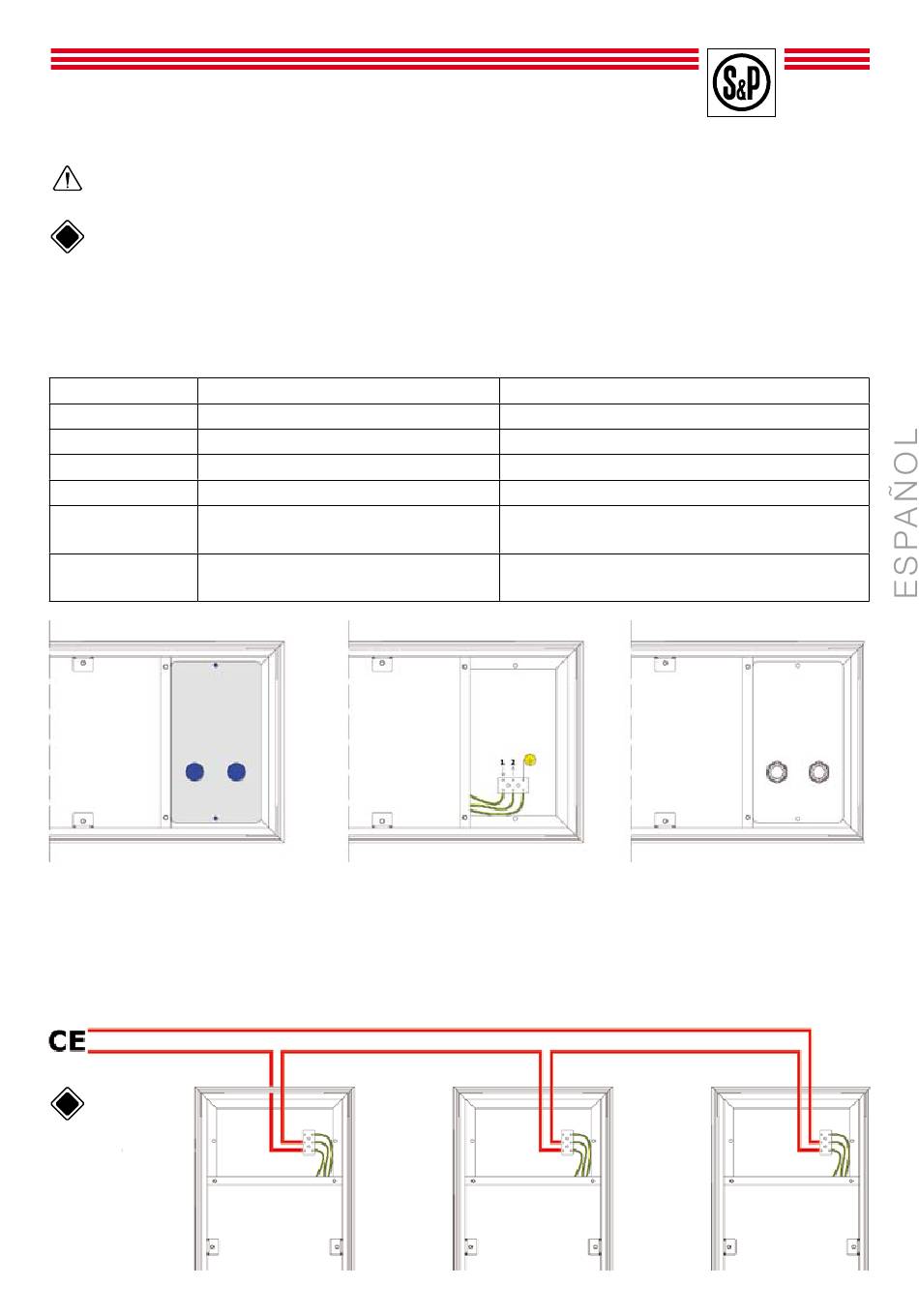

Fase 1: destornillar los tornillos que
fijan la cubierta al panel y quitarla con
la ayuda de un destornillador. Quitar los
tapones que cubren los dos orificios e
instalar los prensaestopas tipo PG11 (no
suministrados).
Ejemplo de conexión en serie de 3 paneles:
Conectar todos los
paneles a la toma de
tierra (cable amarillo
y verde) utilizando los
bornes específicos
presentes dentro y
fuera de la caja de
conexión.
Alimentación
Alimentación trifásica 400V + N + T
Alimentación trifásica 400V + N + T
Alimentación trifásica 400V + T
Alimentación trifásica 400V + T
Alimentación trifásica 400V + T
Alimentación trifásica 400V + T
Fase 2: pasar el cable de alimentación
por el prensaestopas y conectarlo con
el borne 1. Conectar el segundo cable al
borne 2 y sacar los cables por el segundo
prensaestopas (este cable será el cable
de alimentación del segundo panel).
Conectar el cable de tierra.
Descripción
Conexión de 1 grupo de 3 paneles en serie.
Conexión de 1 grupo de 4 paneles en serie.
Conexión de 1 grupo de 6 paneles en serie.
Conexión de 1 grupo de 7 paneles en serie.
Conexión de 2 grupos en paralelo
de 6 paneles en serie.
Conexión de 2 grupos en paralelo
de 7 paneles en serie.
Fase 3: apretar los prensaestopas y volver
a cerrar la cubierta.
