8 Mise en service générale (tous les types de machine)

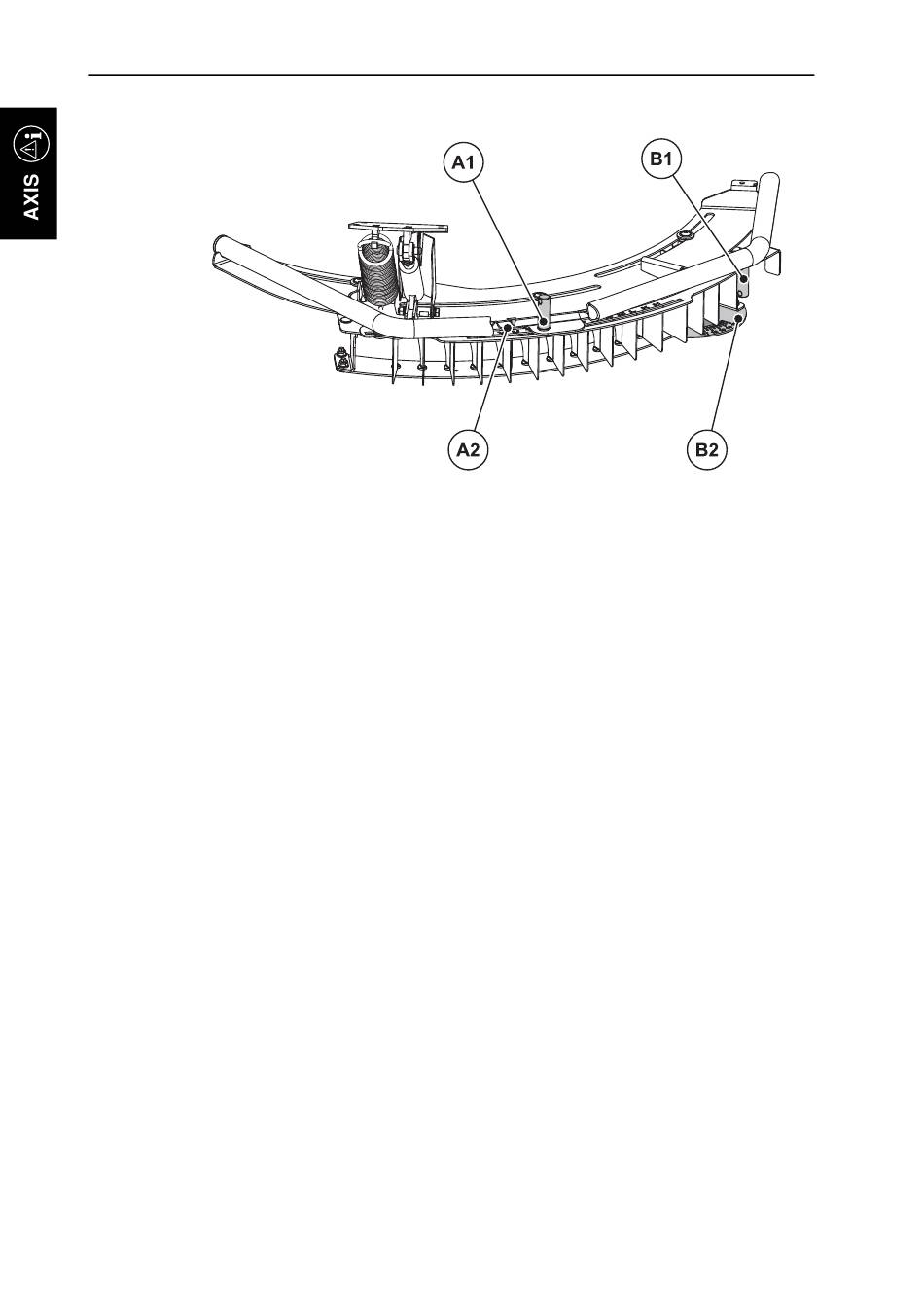

Figure 8.22 : Régler le TELIMAT
[A1] Ecrou de blocage pour échelle alphabétique
[A2] Echelle alphabétique pour réglage sommaire
[B1] Ecrou de blocage pour échelle numérique
[B2] Echelle numérique pour réglage précis
Réglage sommaire (échelle à alphabétique) :
La structure complète du TELIMAT peut être pivotée dans les rails de guidage
autour du point de rotation du disque d'épandage (échelle alphabétique H à Z).
L'échelle alphabétique est utilisée pour régler le TELIMAT en fonction de chaque
type d'engrais, largeur de travail et type d'épandage (en limite ou de bordure).
1. Desserrer l'écrou de blocage de l'échelle alphabétique à l'aide du levier de ré-
glage du distributeur d'engrais minéral
2. Positionner le TELIMAT (partie à coulisser) sur la lettre indiquée au tableau
de réglage.
 La flèche d'indication se trouve précisément sur la lettre correspondante.
3. Serrer l'écrou de blocage de l'échelle alphabétique à l'aide du levier de ré-
glage de la machine.
Réglage précis (échelle numérique) :
Des tôles de guidage sont disposées dans les montants du limiteur d'épandage
et peuvent être basculées le long d'une échelle numérique (graduation 11 à 15).
L'échelle numérique est utilisée essentiellement pour obtenir un réglage très pré-
cis.
1. Desserrer l'écrou de blocage de l'échelle numérique à l'aide du levier de ré-
glage de la machine.
2. Pivoter la tôle de guidage sur la valeur numérique indiquée dans le tableau
de réglage.
 La valeur numérique correspondante est précisément alignée sur la pre-
mière tôle de guidage.
3. Serrer l'écrou de blocage de l'échelle numérique à l'aide du levier de réglage
de la machine.
