Réglage AXIS 50.1 W :
La vanne de dosage se trouve dans la position de l'étape 2.
3. Dévisser les vis de fixation du secteur gradué inférieur.

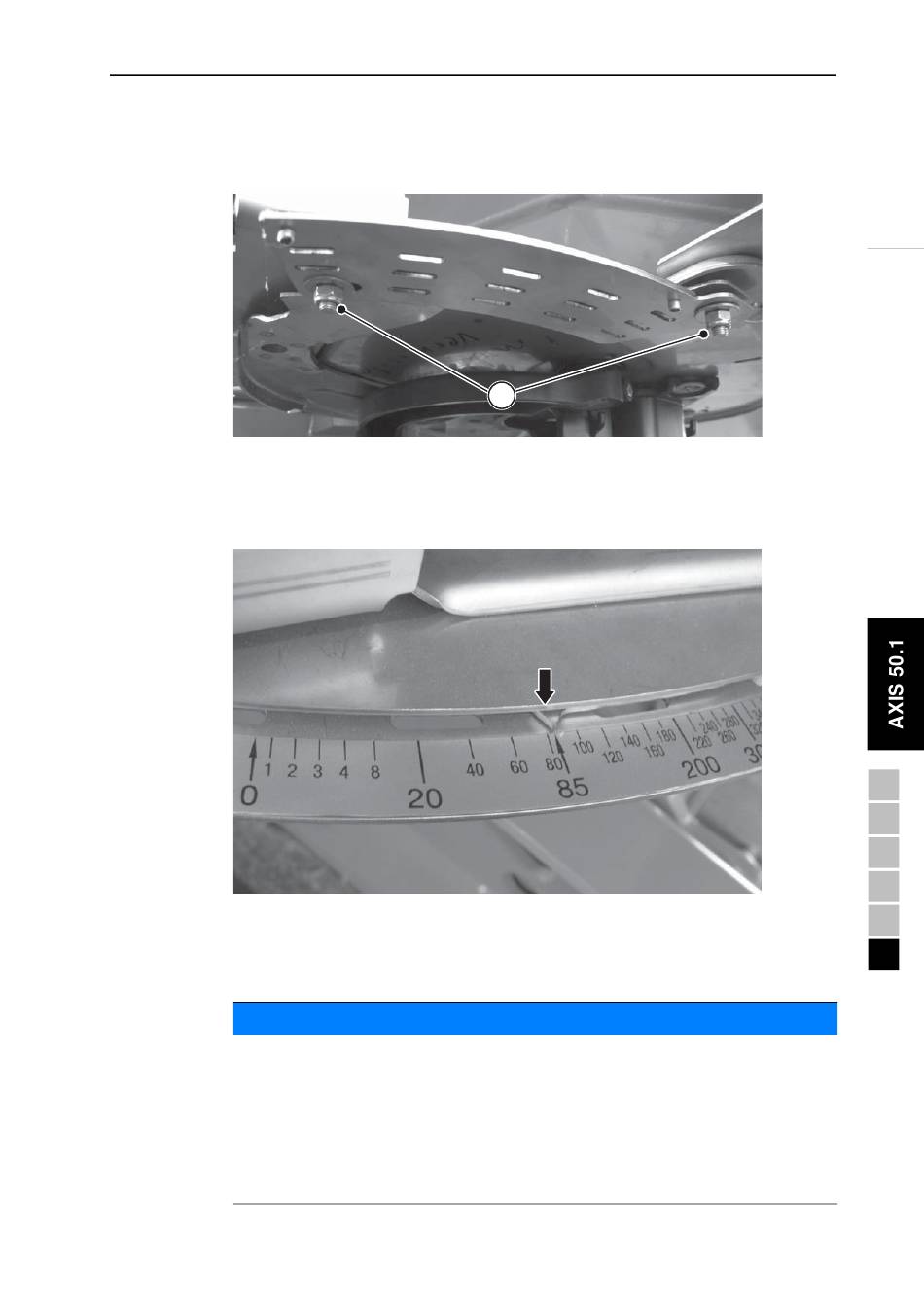

Figure 21 : Vis de fixation du secteur gradué inférieur
4. Déplacer entièrement le secteur gradué de sorte que la valeur d'échelle 85
coïncide précisément avec l'aiguille de l'indicateur. Serrer de nouveau les vis
de fixation.
Figure 22 : Aiguille repère de la vanne de dosage sur la position 85
5. Répéter les étapes 1-4 pour la vanne de dosage droite.
6. Connecter le vérin de nouveau avec la vanne de dosage.
Les deux vannes de dosage doivent être ouvertes à une largeur égale. Vérifiez
toujours les deux vannes de dosage.
Après la correction du secteur gradué avec les commandes de vannes électro-
niques, il est indispensable de corriger les points d'essai des vannes dans le
boîtier de commande.
Veuillez pour cela tenir compte de la notice d'instructions du boîtier de com-
mande.
