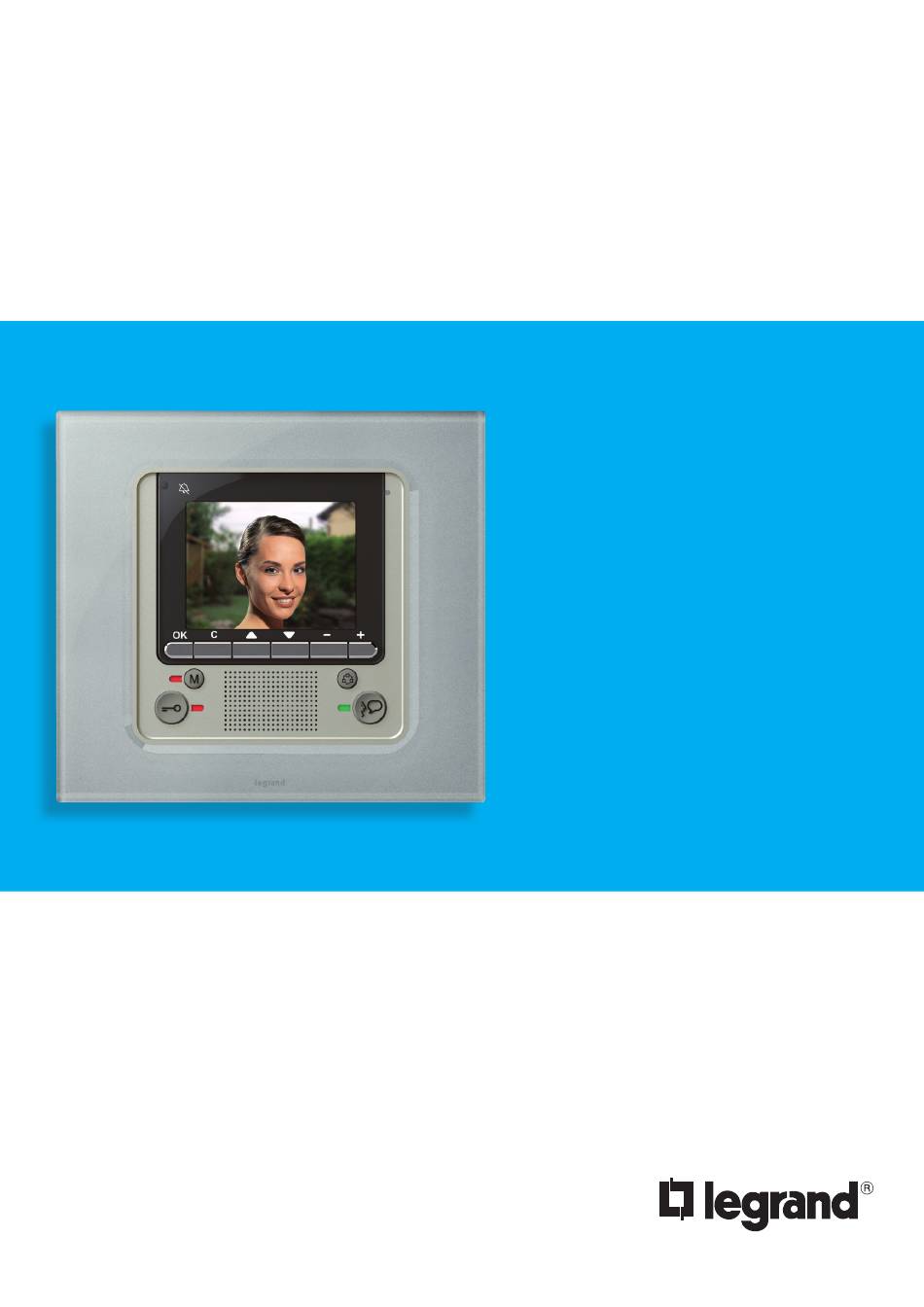

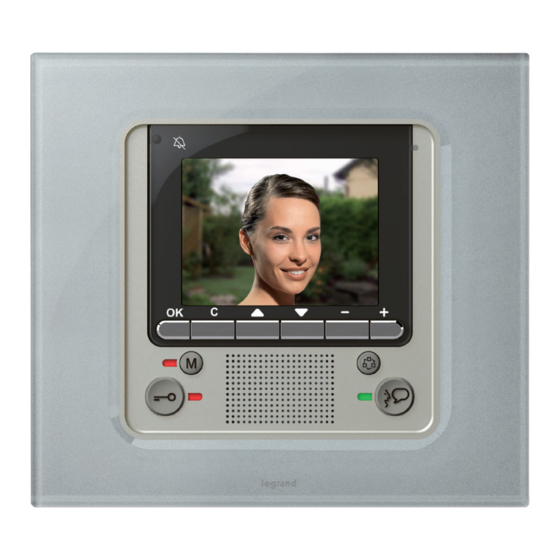

- Page 1 VideoUnitConfig Système de configuration Video Display Manuel d’utilisation Juin 10 PC...
-
Page 3: Table Des Matières
VideoUnitConfig Contents Prérequis Hardware et Software ........................4 Installation ..................................4 Concepts fondamentaux ............................ 4 3.1 Menus et boutons de sélection des fonctions 3.2 Déchargement 3.3 Chargement 3.4 Actualiser firmware 3.5 Demande informations dispositif 3.6 Connexion du Video Display à un PC Page principale ................................ 11 4.1 Section Éléments projet... -
Page 4: Prérequis Hardware Et Software
● fourni à cet effet Procéder aux modifications. ● Envoyer les données du projet au Video Display ● Le programme VideoUnitConfig permet de mettre à jour le Video Display (Ajouter firmware) sur la base des nouvelles versions diffusées par Legrand. -
Page 5: Menus Et Boutons De Sélection Des Fonctions
VideoUnitConfig 3.1 Menus et boutons de sélection des fonctions Toutes les fonctions offertes par le logiciel VideoUnitConfig peuvent être sélectionnées par l’intermé- diaire des icônes présentes sur la barre des instruments ou bien en ouvrant les menus déroulants et en sélectionnant ensuite les options correspondantes. - Page 6 VideoUnitConfig Menu “Langue” Langue ● Permet de sélectionner la langue du programme Menu “?” Informations sur… ● Affiche quelques informations relatives au programme VideoUnitConfig V ersions supportées ● Affiche dans un tableau les versions de Firmware du Video Display supportées par le programme VideoUnitConfig...
-
Page 7: Déchargement
VideoUnitConfig 3.2 Déchargement Permet d’envoyer le projet créé au Video Display. Exécution: Connecter le Video Display à un PC comme indiqué dans le chapitre correspondant. ● Sélectionner dans le menu déroulant Instruments l’option Déchargement. ● Ensuite s’affiche: Sélectionner En avant. -
Page 8: Chargement
VideoUnitConfig En sélectionnant En avant le projet est transféré au Video Display. Masquer les détails du déchargement en cours Visualiser les détails Exporter le du déchargement fichier de log en cours Répéter l’opération en cas d’échec 3.3 Chargement Permet de recevoir la configuration présente sur le Video Display; une fois acquise, il est possible de la modifier et de la sauvegarder dans un fichier ou de la renvoyer au Video Display. -
Page 9: Actualiser Firmware
VideoUnitConfig 3.4 Actualiser firmware Permet d’actualiser le firmware du Video Display. Exécution: Connecter le Video Display à un PC comme indiqué dans le chapitre correspondant. ● Sélectionner dans le menu déroulant Instruments l’option Actualiser firmware. ● S’affiche ensuite la fenêtre suivante qui permet de recharger le dossier contenant le fichier du Firmware avec extension .fwz (fichier comprimé). -
Page 10: Connexion Du Video Display À Un Pc
VideoUnitConfig 3.6 Connexion du Video Display à un PC Pour exécuter les fonctions Envoyer ou Recevoir la configuration, Actualiser firmware et De- mande info dispositif, il est avant tout nécessaire de connecter le Video Display à un PC et de s’assu- rer qu’est sélectionné... -
Page 11: Page Principale
VideoUnitConfig 4 Page principale Au démarrage du programme, s’affiche la page principale, subdivisée en 3 sections : Éléments projet, Moniteur et Propriétés/Projet. Éléments projet Menu des boutons Menu déroulant Moniteur Propriétés/Projet Sauvegarde fichier Barre de navigation Éliminer objet Sur la partie supérieure de la page sont présents les menus et les boutons qui permettent la gestion du projet ;... -
Page 12: Section Éléments Projet
VideoUnitConfig 4.1 Section Éléments projet Dans cette section, il est possible de sélectionner les objets qui constitueront la Home Page et les pages secondaires du Video Display. Gli oggetti sono divisi secondo la loro funzione in: Communication ● Domotique ●... -
Page 13: Section Propriétés/Projet
VideoUnitConfig 4.3 Section Propriétés/Projet Cette section est divisée en deux parties sélectionnables en cliquant sur les étiquettes présentes sur la partie inférieure ; dans la zones Propriétés, sont disponibles les champs de configuration de l’objet présent dans la section Moniteur et sélectionné. -
Page 14: Configuration Projet
VideoUnitConfig 5 Configuration projet La configuration d’un projet peut s’effectuer dans différentes modalités ; par exemple en créant un projet ex-novo et en le déchargeant ensuite sur le Video Display ou bien, après avoir acquis et éven- tuellement modifié la configuration du Video Display, en sauvegardant le projet sur le PC et en l’expor- tant ensuite sur le dispositif. - Page 15 VideoUnitConfig Pages secondaires Certains objets assurent une fonction de lien à d’autres pages sur lesquelles les objets liées les uns aux autres peuvent être regroupés (par exemple les Scénarios). Quand un de ces objets est placé sur la Home Page, la flèche devient active, ce qui indique qu’une...
-
Page 16: Communication - Fonctions Disponibles Et Configuration
VideoUnitConfig 5.2 Communication - Fonctions disponibles et configuration Dans ce regroupement, sont présents des objets relatifs aux fonctions interphone de base. Description objets Télécaméra Activation Activation télécaméra Ouverture d’une serrure Cycler télécaméras Éclairage escaliers Activation cyclique des télécaméras Allumage éclairage escaliers de l’installation... - Page 17 VideoUnitConfig Configuration Saisir adresse: Télécaméra ● Télécaméra par laquelle entamer le cyclage ● Poste interne avec lequel communiquer ● Serrure à ouvrir ● Saisir description...
-
Page 18: Domotique - Fonctions Disponibles Et Configuration
VideoUnitConfig 5.3 Domotique – Fonctions disponibles et configuration Dans ce regroupement, sont présents des objets relatifs aux fonctions domotiques. Description objets Alarmes Scénarios programmés – Stop Informations sur l’état de l’installation Interruption d’un scénario mémorisé antivol sur un programmateur scénarios Diffusion sonore Scénarios programmés – Play Gestion de l’installation de diffusion Exécution d’un scénario mémorisé... - Page 19 VideoUnitConfig Diffusion sonore Saisir Saisir adresse description amplificateur Ajouter amplificateur Saisir description source Saisir adresse source Ajouter source...
- Page 20 VideoUnitConfig Scénarios Saisir adresse module ou centrale scénarios Saisir description n° scénario Scénarios programmés Saisir adresse de la commande CEN Saisir description n° scénario...
- Page 21 VideoUnitConfig Thermorégulation Saisir adresse zone installation thermorégulation Saisir description Ajouter zone...
-
Page 22: Avancées - Fonctions Disponibles Et Configuration
VideoUnitConfig 5.4 Avancées – Fonctions disponibles et configuration Dans ce regroupement, sont présents des objets relatifs à des fonctions interphones avancées. Description objets Préférés Bureau professionnel Connexion à une page secondaire Ouverture automatique serrure sur permettant d’ajouter les objets fré- appel depuis Poste externe quemment utilisés... -
Page 23: Configuration Du Système
VideoUnitConfig 6 Configuration du Sur cette page, il est possible de régler les paramètres de configuration du Video Display. système Indiquer si le Video Display est Master ou Slave Saisir l’adresse du Poste externe associé Saisir l’adresse du Video Display Indiquer si le Video Display doit être configuré... -
Page 24: Procédure De Création Du Projet
VideoUnitConfig 7 Procédure de Le présent chapitre décrit un exemple de projet ; dans cette exemple, est prévue la programmation des fonctions Intercom, Diffusion sonore, Scénarios et Alarmes. création du projet Ces fonctions ont été choisies dans la mesure où elles représentent les différents types de configuration envisageables. - Page 25 VideoUnitConfig Étape ème Cliquer sur l’étiquette Domotique pour accéder à l’objet Diffusion Sonore et le glisser dans la section Moniteur. Dans la section Propriétés, configurer les sources et les amplificateurs à contrôler par l’intermédiaire du Video Display, en indiquant l’adresse, la description et, pour les sources, le type également.
- Page 26 VideoUnitConfig Étape ème Ajouter l’objet Scénarios à la section Moniteur de façon à créer un lien avec une page secondaire pour y regrouper ensuite certains objets pour la gestion des scénarios. Par souci de simplicité, la configuration de ces objets est effectuée comme dernière étape de l’exemple.
- Page 27 VideoUnitConfig Étape ème Dans la section Moniteur, ajouter l’objet Préférés de façon à créer un lien avec une page secondaire pour y regrouper les objets fréquemment utilisés. Cliquer sur le bouton pour procéder à la composition des pages secondaires et à la configuration des objets qu’elles contiennent ;...
- Page 28 VideoUnitConfig Cliquer sur le bouton pour procéder à la composition de la page secondaire Préférés et à la confi- guration des objets qu’elle contient. Dans la section Projet, il est possible de visualiser toute la structure du projet.
- Page 29 VideoUnitConfig Étape ème Cliquer sur le bouton pour terminer le projet en réglant les paramètres de configuration du Video Display.
