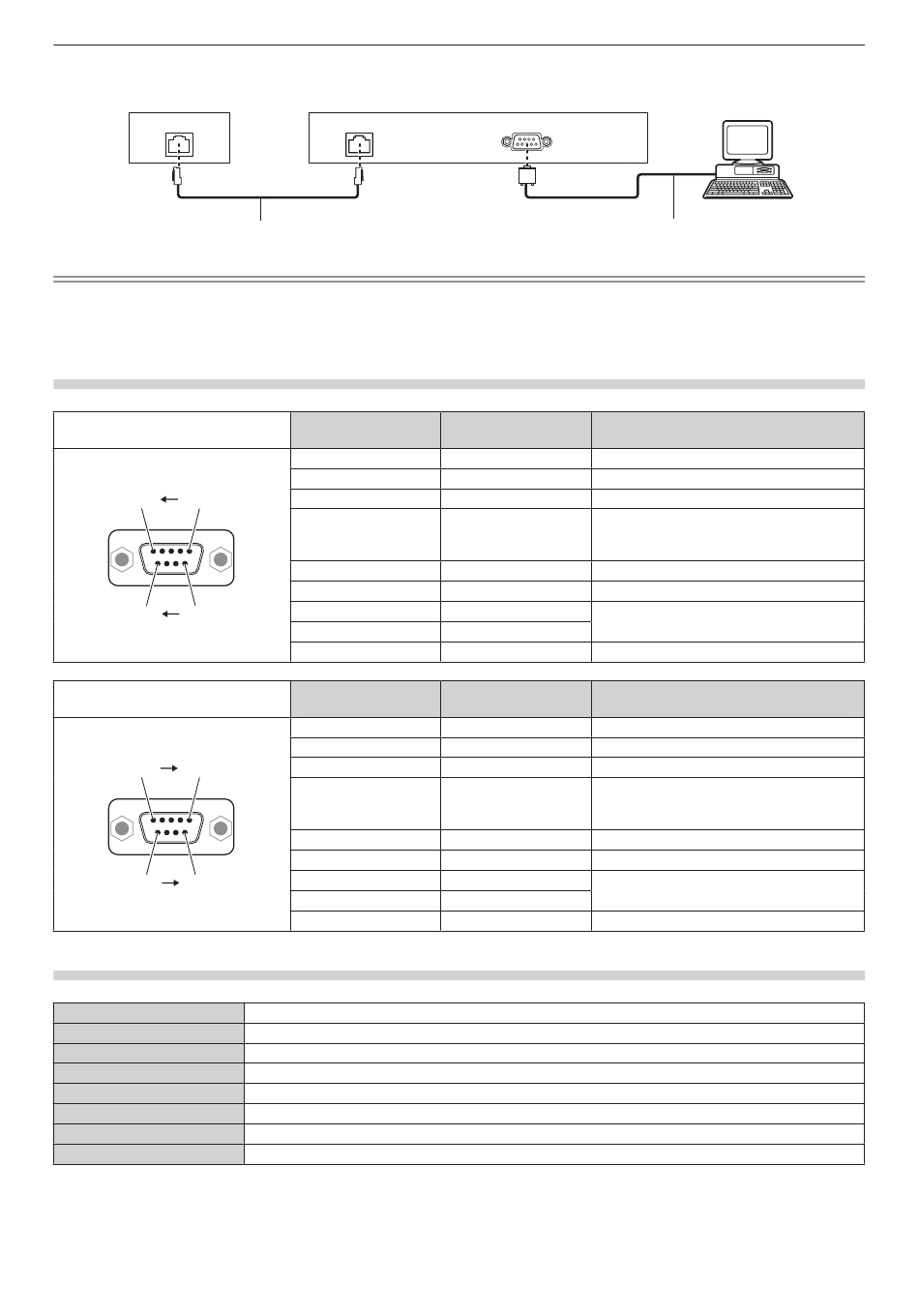

Lors du raccordement en utilisant un périphérique compatible DIGITAL LINK
Bornes de connexion du projecteur
DIGITAL LINK
Câble réseau local (droit)
Remarque
f La destination de [RS-232C] (x page 141) doit être réglée selon la méthode de connexion.
f Pour commander le projecteur avec le mode veille lors de la connexion à l'aide d'un appareil compatible DIGITAL LINK, réglez le menu
[RÉGLAGE PROJECTEUR] → [MODE STANDBY] sur [NORMAL].
Lorsque [MODE STANDBY] est réglé sur [ECO], il n'est pas possible de contrôler le projecteur pendant la veille.

Attributions des broches et noms des signaux

D-Sub 9 broches (femelle)
Vue extérieure
(5) (1)
(9) (6)
D-Sub 9-broches (mâle)
Vue extérieure
(1) (5)
(6) (9)
Conditions de communication RS-232C (réglages par défaut)
Niveau de signal
Méthode de synchronisation Asynchrone
Taux de baud
Parité
Longueur de caractère
Bit d'arrêt
Paramètre X
Paramètre S
204 - FRANÇAIS
Chapitre 7 Annexe — Informations techniques
Périphérique compatible DIGITAL LINK
DIGITAL LINK
N° de broche
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
N° de broche
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Compatible avec RS-232C
9 600 bps
Aucun
8 bits
1 bit
Aucun
Aucun
D-Sub 9 broches (femelle)
D-Sub 9 broches (mâle)
Nom du signal
― NC
TXD Données transmises
RXD Données reçues
Pour la fonction de synchronisation du
MULTI PROJECTOR
contraste/pour la fonction de synchronisation
SYNC
de l'obturateur
GND Masse
― NC
CTS
Connecté intérieurement
RTS
― NC
Nom du signal
― NC
RXD Données reçues
TXD Données transmises
Pour la fonction de synchronisation du
MULTI PROJECTOR
contraste/pour la fonction de synchronisation
SYNC
de l'obturateur
GND Masse
― NC
RTS
Connecté intérieurement
CTS
― NC
Ordinateur
Câble de communication (droit)
