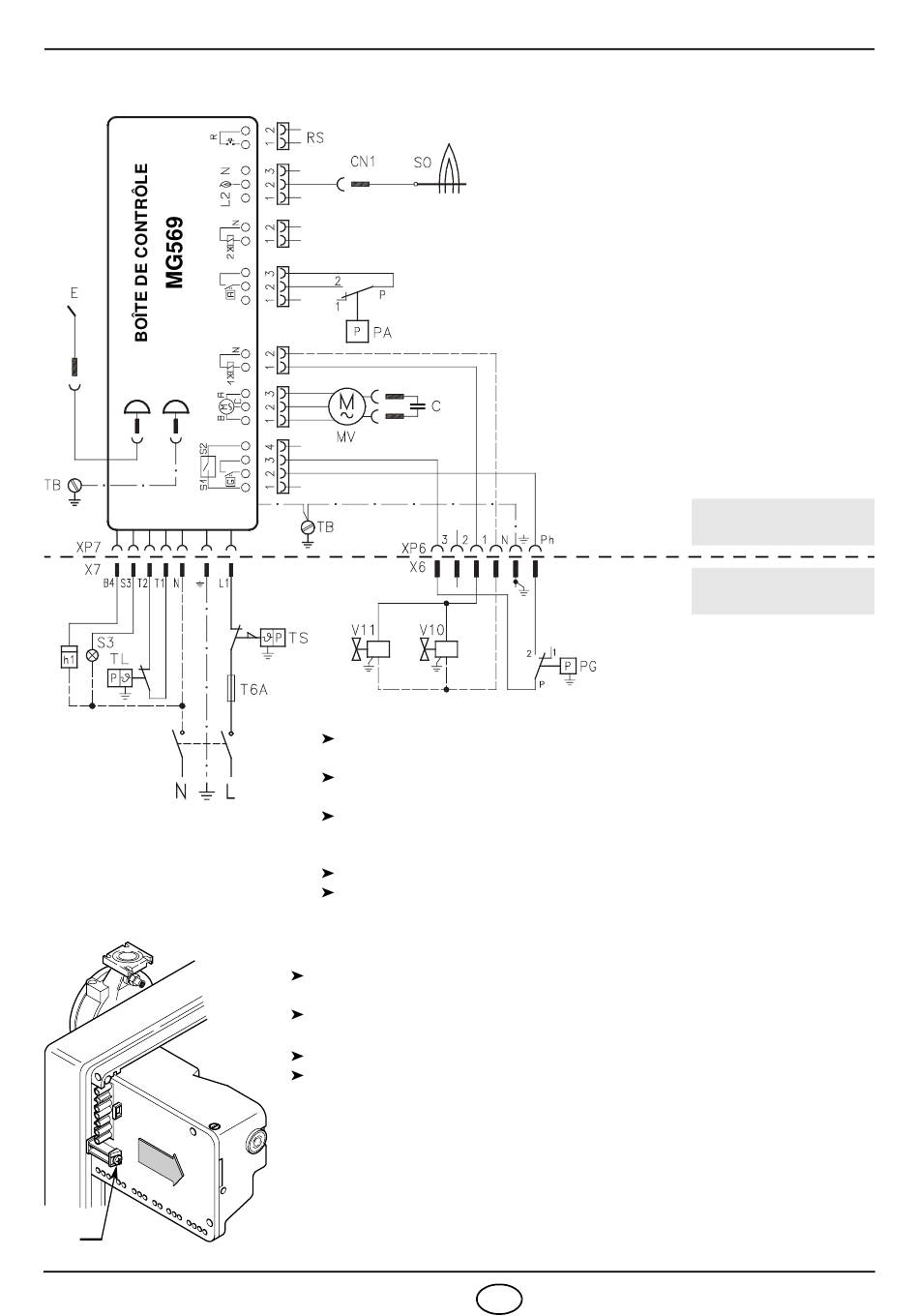

3.7 INSTALLATION ELECTRIQUE
Interrupteur
général
230V ~ 50Hz
Fig. 8
A
E9250
20016967
ATTENTION:
Ne pas inverser le neutre et la phase, respecter exactement le sché-
ma indiqué et brancher correctement à la terre.
La section des conducteurs doit être d'au moins 1 mm
tions differentes prevues par les normes et les lois locales).
Les branchements électriques exécutés par l'installateur doivent res-
pecter le règlement en vigueur dans le Pays.
ESSAIS
Vérifier si le brûleur s'arrête en ouvrant les thermostats.
Vérifier si le brûleur se bloque en fonctionnement en ouvrant le connecteur (CN1)
placé dans le fil rouge de la sonde, situé à l'extérieur de la boîte de contrôle.
BOÎTE DE CONTRÔLE, (voir fig. 8)
Pour extraire la boîte de contrôle du brûleur, il faut:
débrancher tous les connecteurs qui y sont reliés, la fiche à 7 pôles, les câbles
de haute tension et le fil de terre (TB);
dévisser la vis (A, fig. 8) et tirer la boîte de contrôle dans le sens de la flèche.
Pour monter la boîte de contrôle, il faut:
visser la vis (A) avec un couple de serrage de 1 ÷ 1,2 Nm;
brancher tous les connecteurs débranchés précédemment.
REMARQUES
Les brûleurs ont été homologués pour un fonctionnement intermittent, ce qui si-
gnifie qu'ils doivent obligatoirement s'arrêter au moins une fois toutes les 24 heu-
res pour permettre à la boîte de contrôle électrique de vérifier son efficacité au
démarrage. L'arrêt du brûleur est normalement assuré par le thermostat limite
(TL) de la chaudière. Si ce n'est pas le cas, il est nécessaire de monter un inter-
rupteur horaire à côté du thermostat limite (TL) pour qu'il arrête le brûleur au
moins une fois toutes les 24 heures.
8
LEGENDE
C – Condensateur
CN1 – Connecteur sonde
E – Electrode
h1 – Compteur horaire
MV – Moteur
PA – Pressostat air minimum
PG – Pressotat gaz minimum
RS – Reset à distance
SO – Sonde d'ionisation
S3 – Signalisation de sécurité à
T6A – Fusible
TB – Terre brûleur
TL – Thermostat limite
TS – Thermostat de sécurité
V10 – Vanne de sécurité
V11 – Vanne de réglage
X.. – Fiche
XP.. – Prise
D4626
F
distance (230V - 0,5 A max.)
REALISE
EN USINE
A LA CHARGE DE
L'INSTALLATEUR
2
. (Sauf des indica-
