ATTENTION
Visser les vis (7) (sans les bloquer) jusqu'à la butée; les bloquer ensuite avec un couple de serrage de
3-4 Nm.
Vérifier qu'il n'y ait pas de fuites de gaz des logements des vis durant le fonctionnement.
Si la prise de pression (11) se desserre accidentellement, la fixer correctement en veillant à ce que le
trou (F) qui se trouve dans la partie interne du groupe tête (1) soit tourné vers le bas.
4.3 REGLAGE DU VOLET D'AIR
ATTENTION
Le premier démarrage doit toujours être effectué avec le volet d'air supérieur sur l'encoche 1.
Le volet d'air est réglé en usine sur la puissance minimum.
Procéder comme suit pour le régler:
Desserrer l'écrou (9) et agir sur la vis (8).
Le volet d'air se referme automatiquement quand le brûleur s'arrête, jusqu'à une dépression max. à la
cheminée de 0,5 mbar.
4.4 CONTROLE DE LA COMBUSTION
Il est conseillé de régler le brûleur selon les indications reprises dans le tableau et en fonction du type de
gaz utilisé:
EN 676
CO max. théorique
2
GAZ
0 % O
G 20 11,7
G 25 11,5
G 30 14,0
G 31 13,7

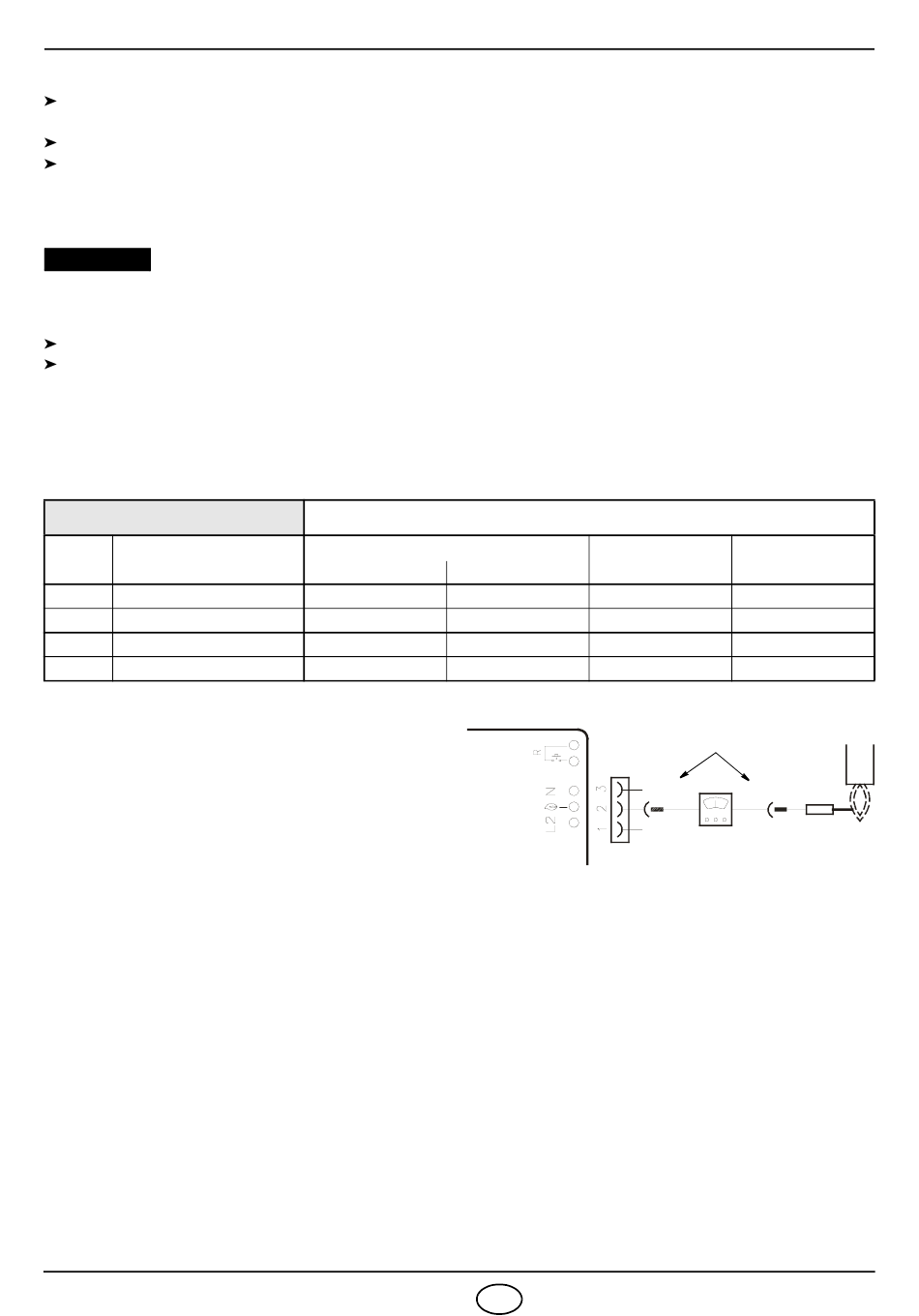

COURANT D'IONISATION
L'intensité minimum nécessaire au bon fonc-
tionnement de la boîte de contrôle est de 5 µA.
Le brûleur fonctionne avec une intensité nette-
ment supérieure, ne nécessitant normalement
aucun contrôle. Cependant, si l'on veut mesu-
rer le courant d'ionisation il faut ouvrir le con-
necteur (CN1) (voir schéma électrique page 8)
placé dans le câble rouge de la sonde et insérer un micro-ampèremètre.

4.5 PRESSOSTAT AIR

Effectuer le réglage du pressostat d'air après avoir effectué tous les autres réglages du brûleur avec le
pressostat d'air réglé en début d'échelle. Lorsque le brûleur fonctionne à la puissance voulue, tourner len-
tement la petite molette dans le sens des aiguilles d'une montre jusqu'a la mise en sécurité du brûleur.
Tourner ensuite la petite molette dans le sens contraire avec une valeur égale à environ 20% de la valeur
réglée et contrôler si le brûleur démarre correctement. Si le brûleur se met de nouveau en sécurité, tourner
encore un peu la petite molette dans le sens contraire aux aiguilles d'une montre.
Attention:
Comme le veut la norme, le pressostat d'air doit empêcher que la pression d'air descende en dessous de
80% par rapport à la valeur de réglage et que le CO dans les fumées dépasse 1% (10.000 pp.).
Pour s'en rendre compte, insérer un analyseur de combustion dans le conduit, fermer lentement la bouche
d'aspiration du ventilateur (par exemple avec un carton) et vérifier que le brûleur se met en sécurité, avant
que le CO dans les fumées ne dépasse 1%.
20016967
, (voir fig. 9, page 9)
EXCES D'AIR: puissance max. λ
Réglage CO
λ = 1,2
2
9,7
9,5
11,6
11,4
≤ 1,2
%
2
λ = 1,3
9,0
8,8
10,7
10,5
Fig. 10
10 F
– puissance min. λ
NO
CO
mg/kWh
mg/kWh
≤ ≤
100 170
≤ ≤
100 170
≤ ≤
100 230
≤ ≤
100 230
CN1
_
+
D4631
≤ 1,3
x
SO
