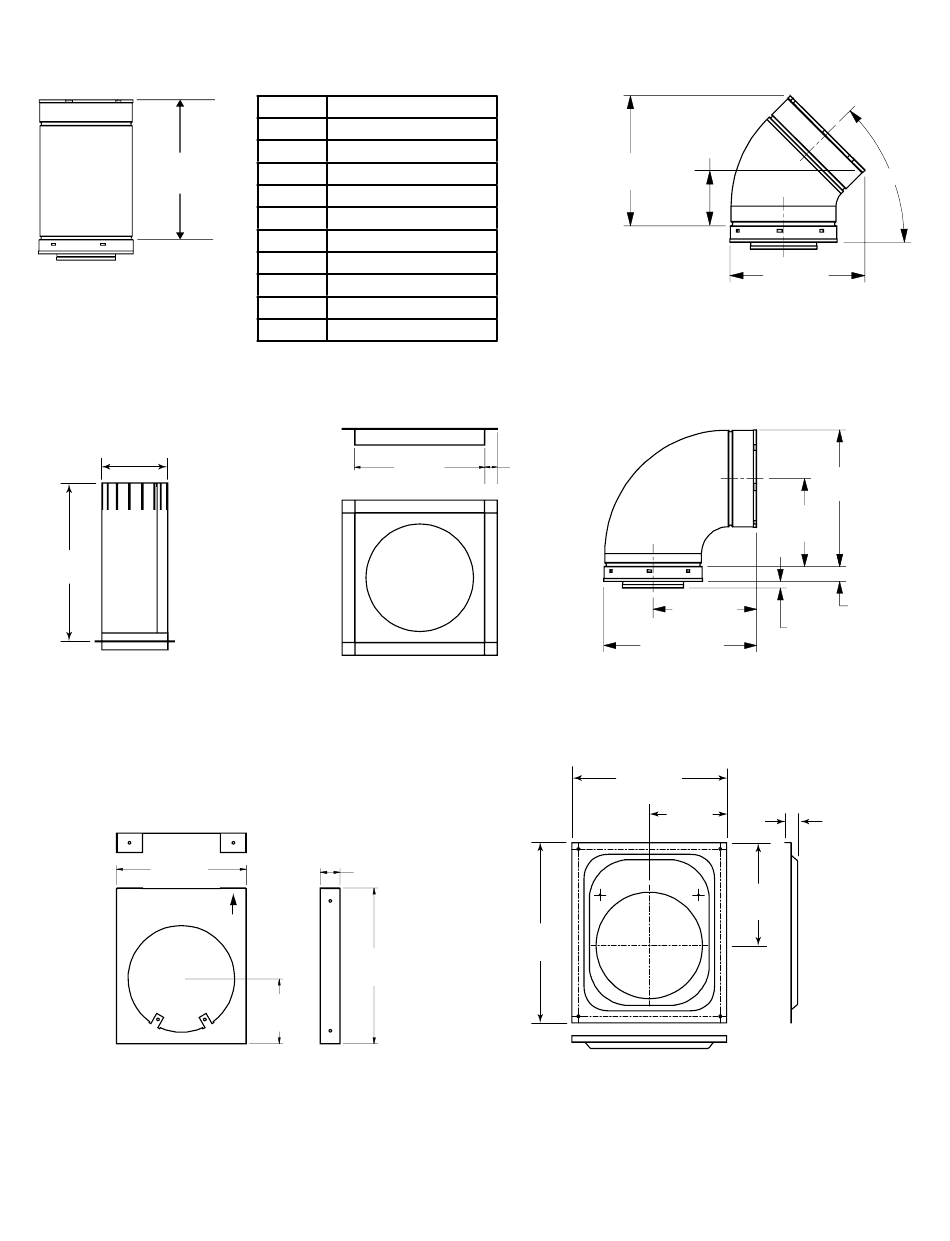

Diagramme des composants d'évacuation (suite)
Longueur
efficace
Conduit DVP
(Voir tableau)
10 po.
(254 mm)
24 po.
(610 mm)
DVP-AS
Écran du grenier
10 po.
(254 mm)
HAUT
DVP-HVS
Support d'évent
56
Conduit Longueur effi cace
DVP4 4 po. (102 mm)
DVP6 6 po. (152 mm)
DVP12 12 po. (305 mm)
DVP24 24 po. (610 mm)
DVP36 36 po. (914 mm)
DVP48 48 po. (1219 mm)
DVP6A 3 à 6 po. (76 à 152 mm)
DVP12A 3 à 12 po. (76 à 305 mm)
DVP12MI 3 à 12 po. (76 à 305 mm)
DVP24MI 3 à 24 po. (76 à 610 mm)
10 po.
(254 mm)
DVP-FS
Écran pare-feu de plafond
1-1/2 po.
(38 mm)
12 po.
(305 mm)
5 po.
(127 mm)
Heatilator • Caliber DV Series • 4040-224FR • 5/06
4-7/8 po.
(124 mm)
10-1/2 po.
(267 mm)
1 po.
(25 mm)
9-1/4 po.
(235 mm)
13-1/4 po.
(337 mm)
Coude de 90°
12 po.
(305 mm)
6 po.
(152 mm)
14 po.
(356 mm)
DVP-WS
Écran coupe-feu mural
10-7/8 po.
(276 mm)
DVP45
Coude de 45º
11-3/8 po.
(289 mm)
7-3/8 po.
(187 mm)
1-1/4 po.
(32 mm)
1/2 po.
(13 mm) TYP
DVP90ST
1 po.
(25 mm)
8 po.
(203 mm)
45°
