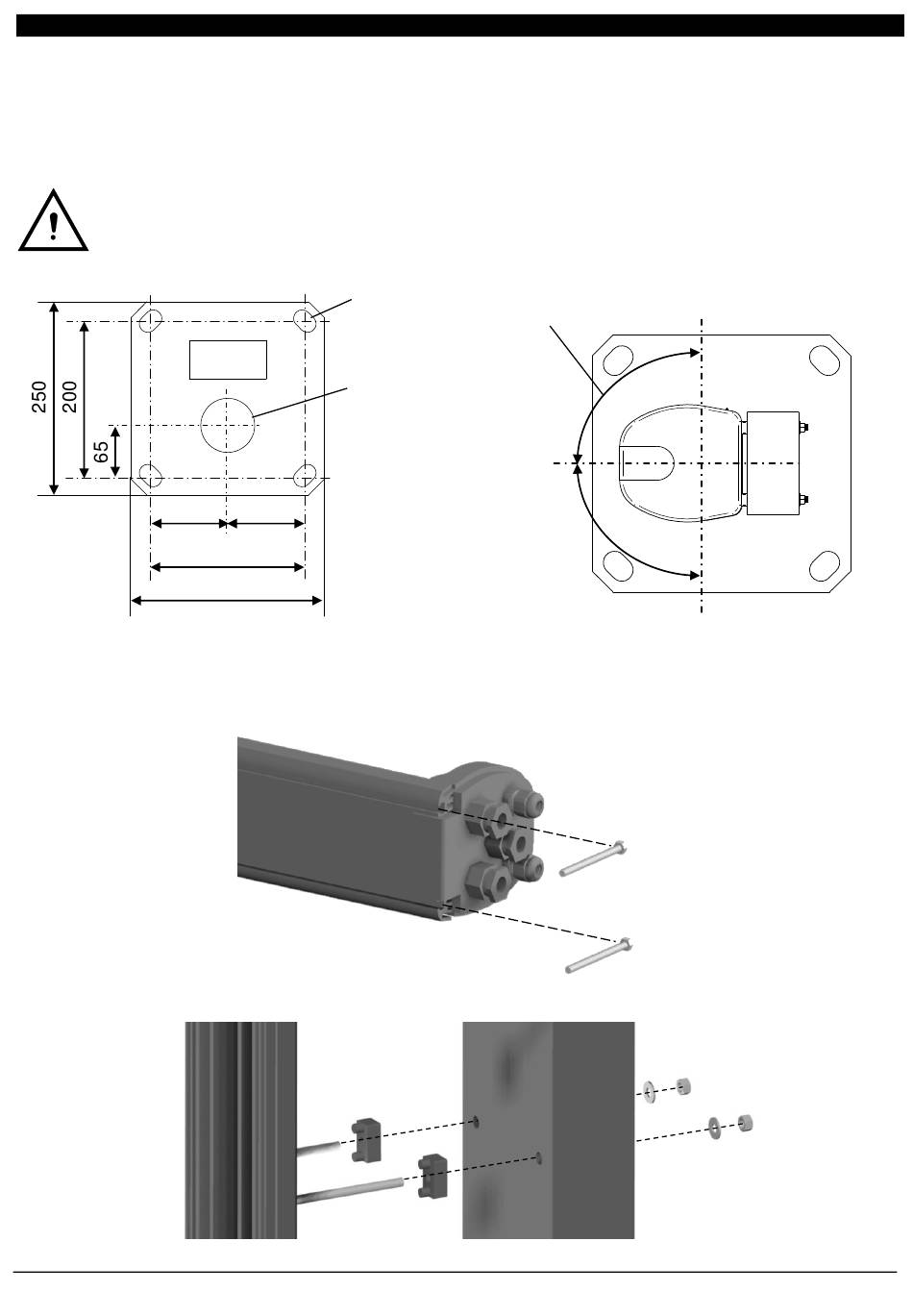

 Détail du scellement du poteau
Sceller les 4 tiges d'ancrage dans un massif béton en prenant soin de les positionner bien
verticalement à l'aide du gabarit de scellement fourni.

Bien positionner le scellement du poteau en fonction de l'orientation des faisceaux.

Faire attention à l'emplacement de la sortie des câbles

La cale de maintien de l'emballage du poteau sert de gabarit de scellement.
=
 Montage de la colonne sur le poteau
1. Monter les vis M5x30 dans les rainures du châssis.
2. Monter les entretoises à l'arrière de la colonne puis monter l'ensemble sur le poteau.
4 tiges de
scellement
M16x250
trou 70 pour
passage du
câble
=
200
250
Zone d'utilisation des
faisceaux :  90°
