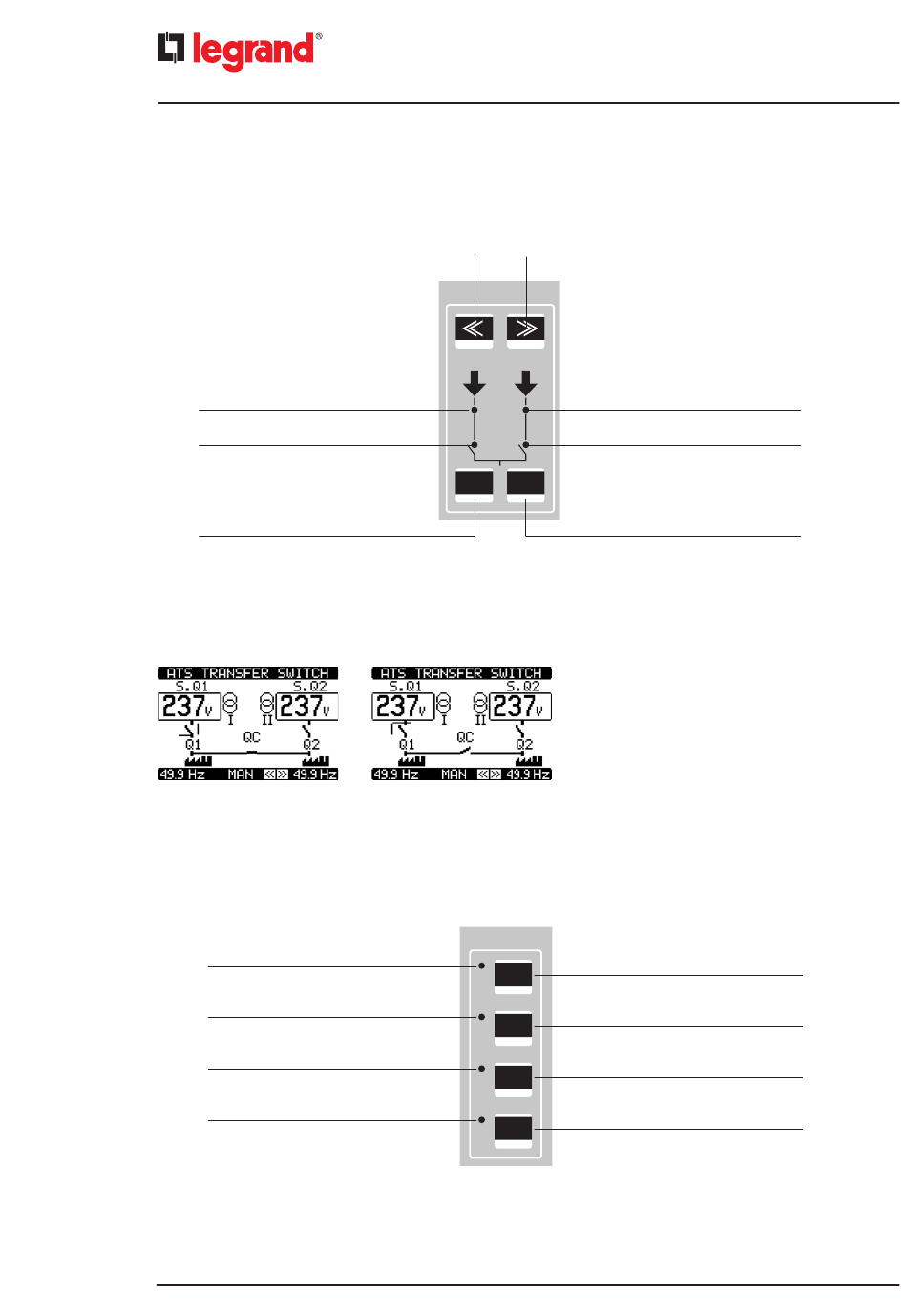

2. Description du panneau frontal ATS
2 = Sélection de commande (disponible en mode MAN)
LED présence tension LIGNE 1 (vert)
Indique que la tension de ligne 1 (S.Q1) est
comprise dans les limites programmées.
LED (jaune) état interrupteur Q1
Allumé fixe, il indique l'état ouvert ou fermé
de l'appareil Q1. Clignotant, il indique une
incohérence entre l'état de l'ATS et son état
effectif relevé par le signal de feedback.
Touche OPEN
Commande manuelle d'ouverture des appareils.
NB. 1 Si la LED est allumée, la fonction correspondante est activée.
NB. 2 Pour le dispositif QC (appareil de couplage), les indications des LED concernant l'état de la commande et
l'état ouvert/fermé ne sont pas disponibles. Dans tous les cas, il est possible de lire sur l'écran l'état ouvert/fermé
du QC.
Fig. 2 - Ouverture QC ( I )
Il est recommandé d'amener sur le panneau frontal le signal d'ouverture/fermeture des appareils Q1 et Q2 et en particulier
QC en utilisant des contacts auxiliaires OC (ouvert/fermé).
3 = Sélection mode de fonctionnement ATS
NB. Si la LED est allumée, la fonction correspondante est activée.
8
NAVIGATION
OK
MENU
LED TEST
Indique que le mode TEST est actif.
LED AUTO
Indique que le mode AUT est actif.
LINE 1
LED MAN
Indique que le mode MAN est actif.
NAVIGATION
Q1
LED OFF/RESET
Indique que le mode OFF/RESET est actif.
OPEN
OK
MENU
Touches << et >> – Sélection interrupteur
pour commande manuelle de Q1 – Q2 – QC
COMMAND
LINE 1 LINE 2
Q1 Q2
OPEN CLOSE
Fig. 3 - Fermeture QC ( O )
COMMAND MODE
TEST
LINE 2
AUT
MAN
Q2
CLOSE OFF
RESET
IR COM
MODE
TEST
LED présence tension LIGNE 2 (vert)-
AUT
Indique que la tension de ligne 2 (S.Q2) est
comprise dans les limites programmées.
MAN
LED (jaune) état interrupteur Q2 –
Allumé fixe, il indique l'état ouvert ou fermé
de l'appareil Q2. Clignotant, il indique une
incohérence entre l'état de l'ATS et son état ef-
OFF
fectif relevé par le signal de feedback.
RESET
Touches CLOSE
Commande manuelle de fermeture des appareils.
IR COM
Bouton OFF
Sélectionne le mode de fonctionnement OFF.
Bouton AUT
Sélectionne le mode de fonctionnement AUT.
Bouton MAN
Sélectionne le mode de fonctionnement MAN.
Bouton OFF/RESET
Sélectionne le mode de fonctionnement OFF/RESET.
