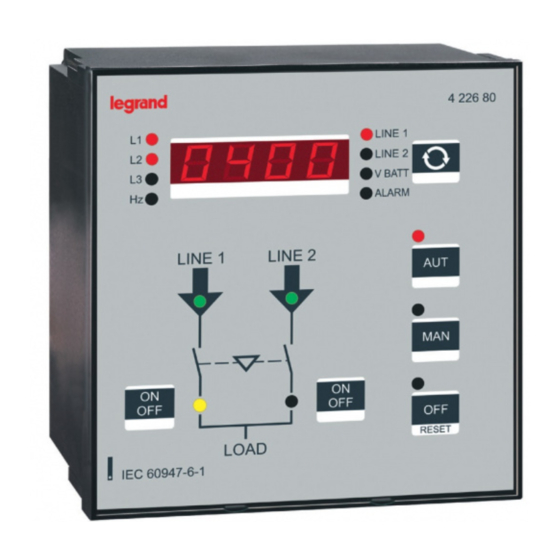

Boîtier d'automatisme
1. UTILISATION
Le boîtier d'automatisme permet de gérer les conditions d'inversion
de l'alimentation entre 2 sources, le fonctionnement d'un générateur,
relever les
tensions sur les réseaux triphasés, biphasés ou
monophasés, ainsi que les tensions phase-phase et phase-neutre.
2. GAMME
Référence
Gestion
4 226 80
gestion standard de 2 appareils
3. DIMENSIONS
Dimension totale (mm)
Découpe du panneau (mm)
F02199FR-00
Fiche technique:
87045 LIMOGES Cedex
Telephone :+33 05 55 06 87 87 – Fax :+33 05 55 06 88 88
Référence(s)
SOMMAIRE
1. UTILISATION
2. GAMME
3. DIMENSIONS
4. CARACTERISTIQUES TECHNIQUES ET
MECANIQUES
5. CONFORMITE
6. EQUIPEMENTS ET ACCESSOIRES
7. PRIORITE DES SOURCES
8. SYNOPTIQUE
4. CARACTERISTIQUES TECHNIQUES ET MECANIQUES
Alimentation DC
Entrées voltmétriques
source 1 et source 2
Précision de mesure
Source 1 et source 2,
tension d'isolation à
l'entrée
Conditions ambiantes
de fonctionnement
Connexions
Boîtier
18/10/2016
Mise à jour:
:
4 226 80
Tension de la batterie
Courant absorbé max
Puissance absorbée max /
dissipation
Tension nominale max. U
e
Champ de mesure
Champ de fréquence
Type de mesure
Impédance de l'entrée de mesure
Mode d'activation
Tension d'isolation U
i
Tension de tenue au choc U
imp
Tension de tenue à fréquence industrielle
Température d'utilisation
Température de stockage
Catégorie de surtension
Type de borne
Section des conducteurs (min. et max.)
Couple de serrage
Degré de protection
Poids
PAGES
1
1
1
1
3
3
3
4
4 226 80
12 ou 24 V DC;
48 V DC
250mA à 12 V DC
130mA à 24 V DC
70mA à 48 V DC
3.3W
100 ÷ 480 V AC L-L
(277 V AC L-N)
50 ÷ 576 V AC L-L
(330 V AC L-N)
45 ÷ 66 Hz
True RMS (valeur efficace réelle)
> 1,1MΩ L-L
> 570kΩ L-N
monophasée, biphasée, triphasée
avec ou sans neutre
±0.5% f.s. ±1digit
480 V AC
4.0 kV
3.8 kV
-20 °C ÷ +60 °C
-30°C ÷ +80°C
III
bloc à bornes à vis amovible, plug-in
0.2 ÷ 2.5 mm2 (24 ÷ 12 AWG)
0.5 Nm
IP54 sur partie frontale;
IP20 sur partie arrière
470g
18/10/2016
Création:
1/6
