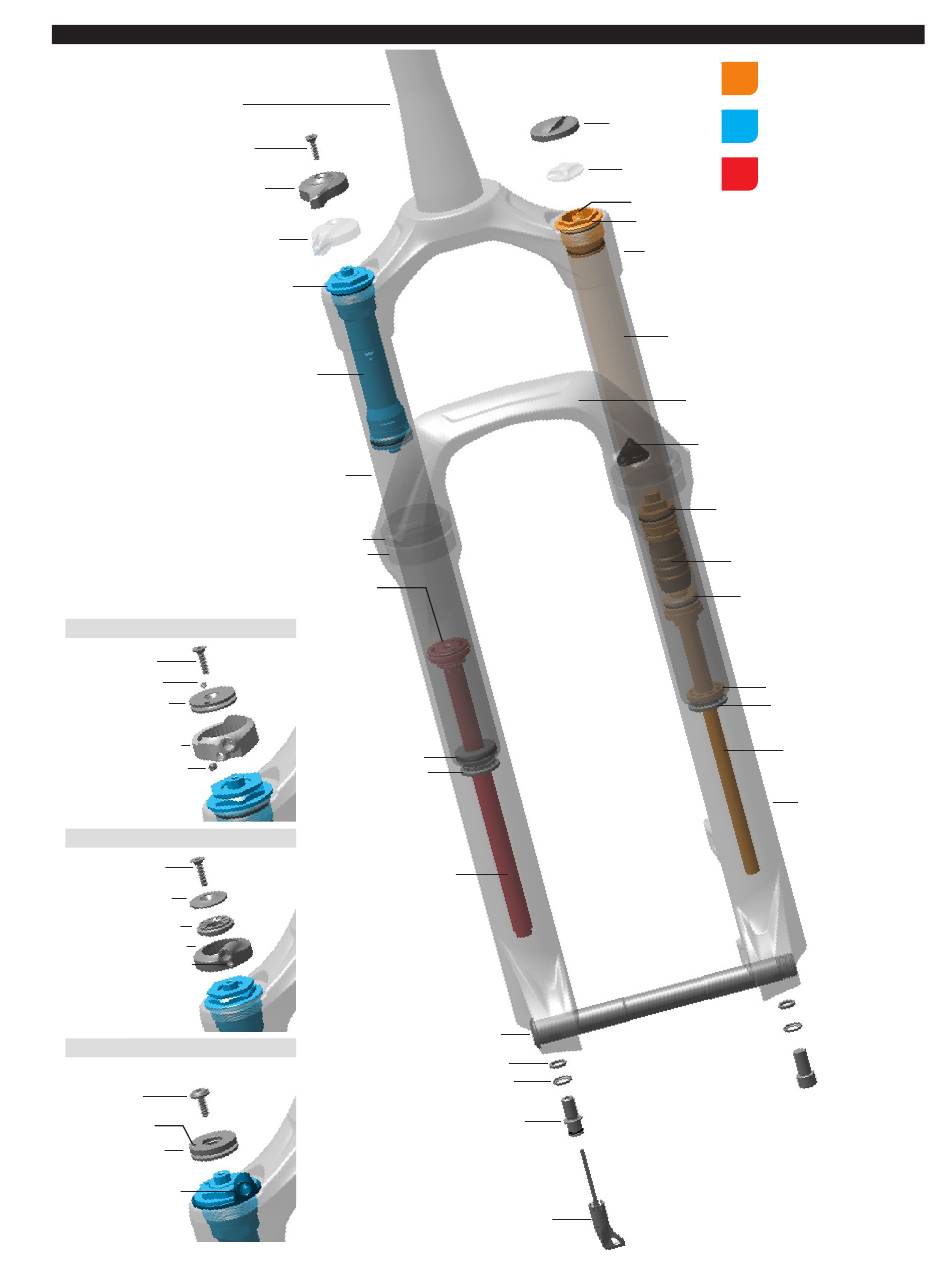

Vue Éclatée - 2018-2022 Judy Silver Tk - Solo Air - RockShox Judy Gold Manuel D'entretien

V u e é c l a t é e - 2 0 1 8 - 2 0 2 2 J u d y S i l v e r T K - S o l o A i r
Tube de direction
Vis de blocage
Molette de réglage de la compression
(2019-2022)
Molette de réglage de la compression (2018)
Capuchon supérieur de l'amortisseur
de compression
Amortisseur de compression
Piston de l'amortisseur du rebond
2 0 2 0 - 2 0 2 2 R L R
Vis de blocage
Vis de fixation
Bobine de la
commande à
distance
Collier d'arrêt
du câble
Vis de fixation
2 0 1 9 T K R
Vis de blocage
Bobine supérieure
de la commande
à distance
Bobine inférieure de la
commande à distance
Collier d'arrêt du câble
Vis de fixation
2 0 1 8 T K R
Vis de blocage
Set screw
Bobine de la
commande à
distance
Arrêt du câble
Tube supérieur
Joint anti-poussière
Bague en mousse
Tête d'étanchéité
de l'amortisseur
du rebond
Anneau de blocage
Came de l'amortisseur
du rebond
Maxle Stealth
Rondelle d'écrasement
Anneau de blocage de la
rondelle d'écrasement
Molette de réglage du rebond
Capuchon
pneumatique
(2019-2022)
Boulon inférieur
Vue éclatée - 2018-2022 Judy Silver TK - Solo Air
Unité du ressort
pneumatique
Unité de l'amortisseur
de compression
Capuchon
Unité de l'amortisseur
pneumatique
du rebond
(2018)
Valve pneumatique
Capuchon supérieur du ressort pneumatique
Té
Tube pneumatique
Arceau
Guide de la durite de frein
Piston du ressort pneumatique
Butée de talonnage
Tête d'étanchéité pneumatique
négative
Guide de la came
Anneau de blocage
Came du ressort
pneumatique
Fourreau inférieur
15
