Remarque: Pour faciliter l'installation, regardez par
l'ouverture du sélecteur de vitesses
1. Levier de changement de vitesses
4

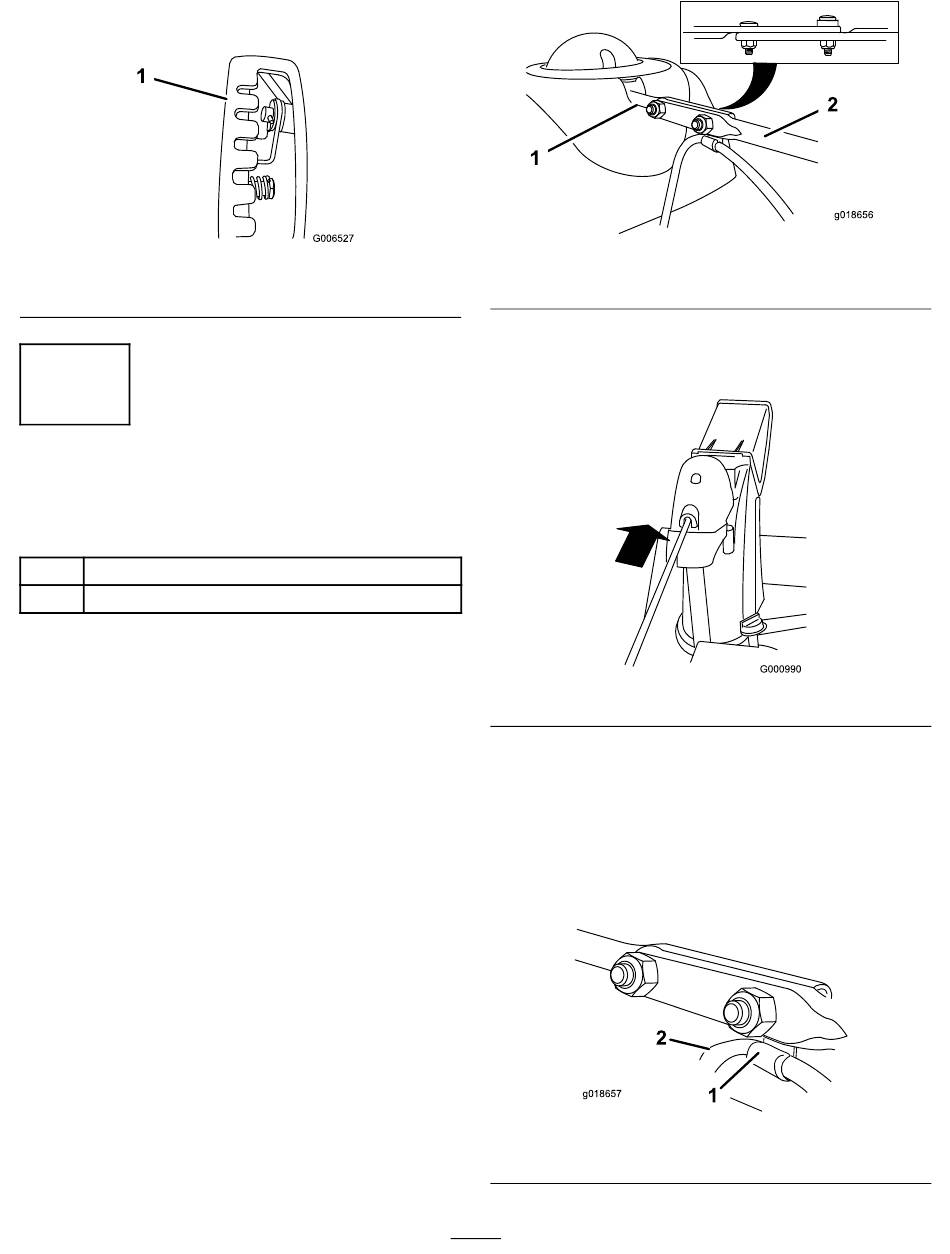

Montage de la tige
d'orientation de la goulotte
Pièces nécessaires pour cette opération:
2 Boulon de carrosserie
2 Contre-écrou
Procédure
1. Déballez le levier Quick Stick et faites-le pivoter pour
le redresser et le centrer.
2. Appuyez sur le déclencheur bleu et tirez le levier à fond
en arrière.
Remarque: La goulotte et le déflecteur doivent être
tournés vers l'avant. Si ce n'est pas le cas, maintenez le
déclencheur bleu enfoncé (mais sans bouger le levier
Quick Stick) et tournez la goulotte jusqu'à ce qu'ils
soient orientés correctement.
3. Alignez l'extrémité plate arrière de la longue tige
d'orientation de la goulotte sur l'extrémité plate avant
de la tige courte qui part du panneau de commande, de
façon à les engager l'une dans l'autre
(Figure 14).
Figure 14
(Figure
1. Tige courte
4. Insérez l'avant de la tige dans l'ouverture au dos du
couvercle du secteur denté de la goulotte jusqu'à ce
qu'il glisse dans le secteur denté
5. Alignez les trous des extrémités réunies des tiges et
insérez 2 boulons de carrosserie (pris dans le sachet de
pièces détachées) dans la tige courte par le côté gauche
de la machine (vu de la position d'utilisation).
6. Insérez le serre-câble qui supporte le câble du
déflecteur sur le boulon avant et fixez les boulons au
moyens de contre-écrous fournis dans le sachet de
pièces détachées
15).
1. Serre-câble
8
Figure 15
2. Tige longue
Figure 16
(Figure 17).
g018657
Figure 17
2. Câble de déflecteur
g018656
(Figure 16).
