Fonction

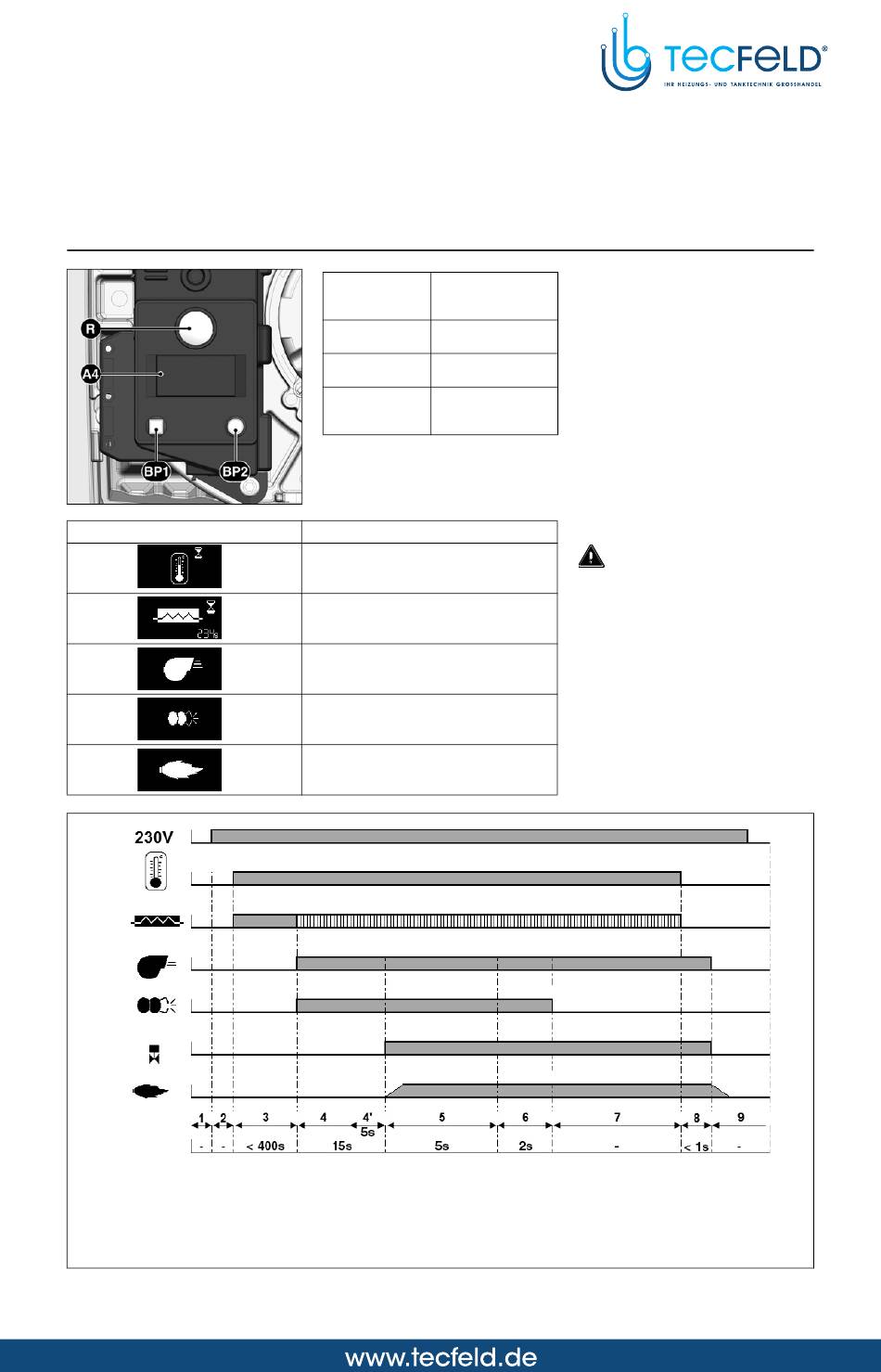

Coffret de sécurité TCH 1xx
Symbole
Phases du cycle de fonctionnement :
1: absence de tension
2: Mise sous tension, pas de demande
de chauffe
3: Demande de chauffe : préchauffage
de la ligne gicleur
18
Le fait d'action- ... provoque ...
ner le bouton R
pendant ...
... 1 seconde ... le déverrouillage du
coffret.
... 2 secondes ... le verrouillage du
coffret.
... 9 secondes ... l'effacement des
statistiques du
coffret.
A4 Afficheur
BP1 Bouton-poussoir 1
Interrogation : code de défaut
BP2 Bouton-poussoir 2
Interrogation : valeur
Description
Attente demande de chaleur chaudière
Attente préchauffage de la ligne gicleur
(pour brûleurs avec ligne gicleur
réchauffée)
Alimentation du moteur
Mise sous tension de l'allumeur
Flamme présente
4: Préventilation : mise sous tension du
moteur et de l'allumeur
4': Surveillance de flamme parasite
5: Démarrage du brûleur : ouverture de
l'électrovanne, formation de la
flamme, temps de sécurité
12/2009 - Art. Nr. 4200 1015 6600C
Le coffret de commande et de sécurité fuel
TCH 1xx commande et surveille le brûleur à
air soufflé. Grâce à la commande du
déroulement du programme par
microprocesseur, on aboutit à des temps très
stables, indépendamment des variations de
la tension d'alimentation électrique ou de la
température ambiante. Le coffret est conçu
avec une protection contre la baisse de la
tension électrique. Lorsque la tension
d'alimentation électrique se situe en dessous
de la valeur minimale demandée, le coffret
s'arrête sans émettre de signal de défaut.
Une fois qu'une tension normale a été
rétablie, le coffret redémarre
automatiquement.
Verrouillage et déverrouillage
Le coffret peut être verrouillé (mis en
sécurité) au moyen du bouton de
déverrouillage R et déverrouillé (suppression
du défaut) à la condition que le coffret soit
sous tension.
Avant le montage ou le démontage du
coffret, l'appareil doit être mis hors
tension. Il ne faut ni ouvrir ni réparer le
coffret.
6: Flamme présente, temps de post
allumage
7: Brûleur prêt à fonctionner
8: Fin de la demande de chauffe, les
électrovannes se ferment, arrêt du
brûleur
9: Brûleur prêt à fonctionner
