4.29 Autres fonctions G

Système de serrage dans la simulation G65

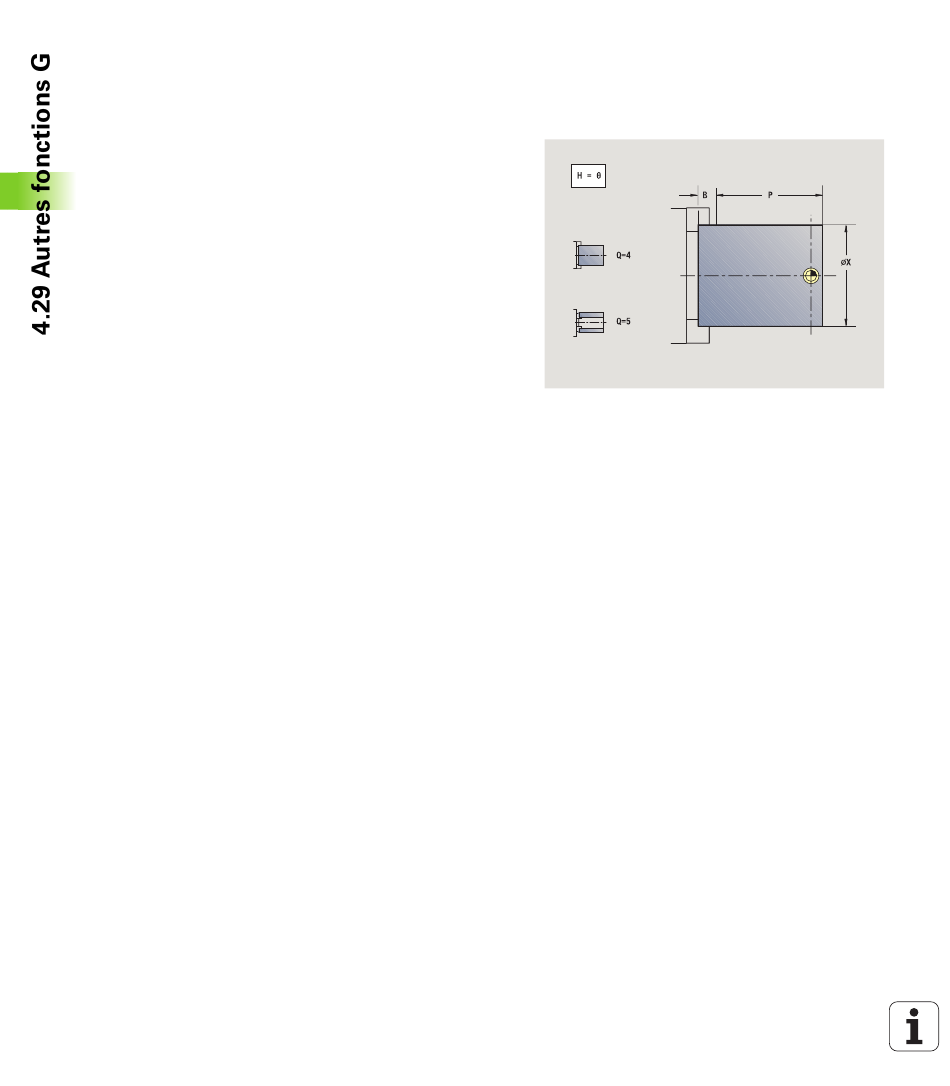

G65 affiche le système de serrage dans la simulation graphique.
Paramètres
H Numéro du système de serrage (toujours programmer H=0)
D Numéro de broche – aucune indication
X Diamètre de la pièce brute
Z Point initial – aucune donnée
Q Type de serrage

4: serrage extérieur

5: serrage intérieur
B Longueur de serrage (B+P= Longueur de la pièce brute)
P Longueur hors serrage
V Effacer moyen de serrage
Contour de la pièce brute G67 (pour graphique)
G67 affiche une "pièce brute auxiliaire" dans la simulation.
Paramètres
ID N° d'identification de la pièce brute auxiliaire
NS N° séquence du contour

Temporisation G4

Avec la fonction G4, la Commande numérique attend l'expiration de la
"durée F" ou attend que les rotations au niveau du fond "D" de la gorge
soient effectuées avant d'exécuter la séquence de programme
suivante. Si la fonction G4 est programmée en même temps qu'un
déplacement dans une séquence, la temporisation ou le nombre de
rotations au fond de la gorge ne sont actifs qu'une fois la course de
déplacement parcourue.
Paramètres
F Temporisation [sec] (0 < F <= 999)
D Rotations au fond de la gorge
Arrêt précis G7
La fonction G7 active l'"arrêt précis". Il s'agit d'une fonction modale.
Avec l'"arrêt précis", la Commande numérique lance la séquence
suivante lorsque la "plage de tolérance de position" du point final est
atteinte". La plage de tolérance est un paramètre de configuration
("ParameterSets PX(PZ)/CfgControllerTol/posTolerance").
L'"arrêt précis" agit sur les déplacements uniques et les cycles. La
séquence CN dans laquelle a été programmée G7 est exécutée avec
"arrêt précis".
