4.20 Cycle de tronçonnage
Cycle de tronçonnage G859
La fonction G859 tronçonne la pièce. Un chanfrein ou un arrondi (au
choix) est créé sur le diamètre extérieur. A l'issue de l'exécution du
cycle, l'outil se dégage et retourne au point de départ.
A partir de la position I, vous pouvez définir une réduction de l'avance.

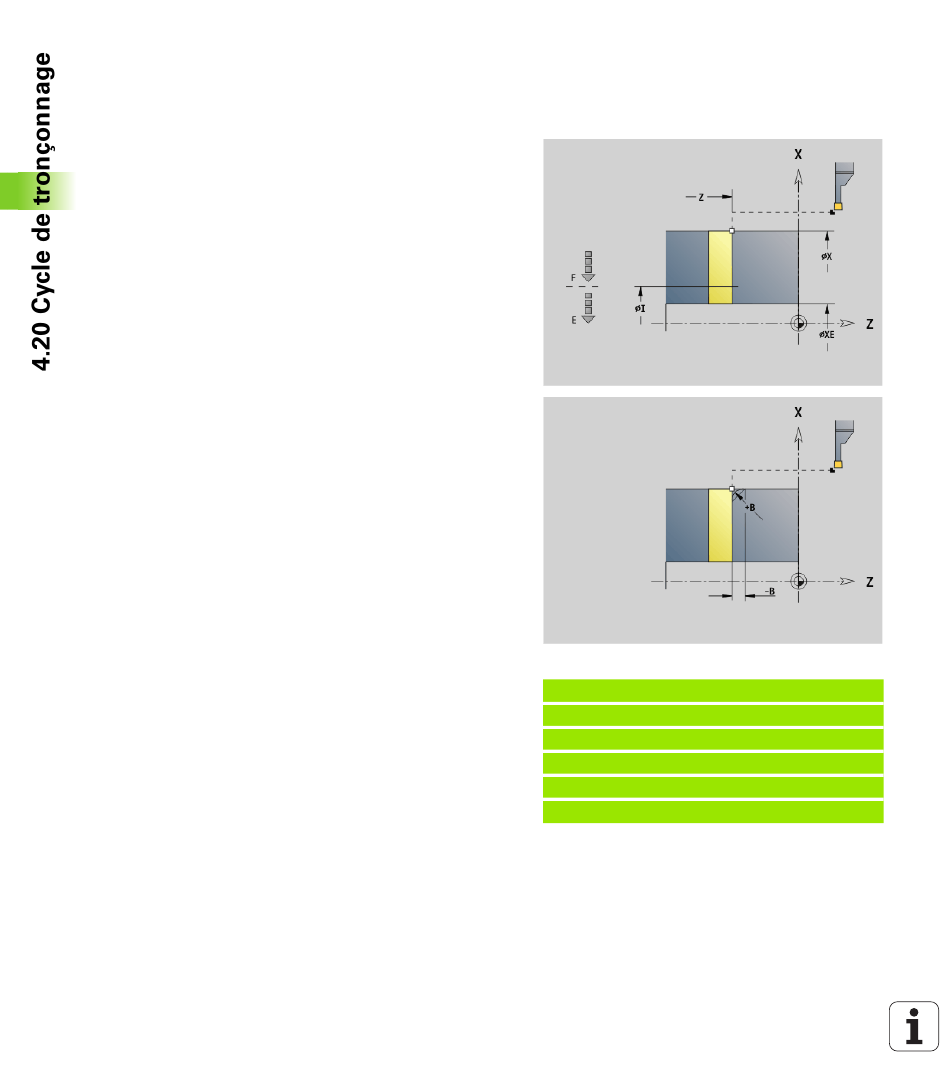

Paramètres
X Diamètre tronçonnage
Z Position tronçonnage
I Diamètre pour réduction d'avance

I indiqué: à partir de cette position, la commande commute
sur l'avance "E"

I non indiqué: aucune réduction de l'avance
XE Diamètre intérieur (tube)
E Avance réduite
B Chanfrein/arrondi

B\>0: rayon de l'arrondi

B<0: largeur du chanfrein
D Limitation de la vitesse de rotation: vit. de rotation max. lors du
tronçonnage
K Distance de retrait après le tronçonnage : relever l'outil à côté
de la surface transversale avant le retrait
SD Limitation de la vitesse de rotation à partir du diamètre I
U Diamètre à partir duquel le ramasse-pièces est activé (fonction
machine)
318
Beispiel: G859
%859.nc
[G859]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
FIN
Programmation DIN
