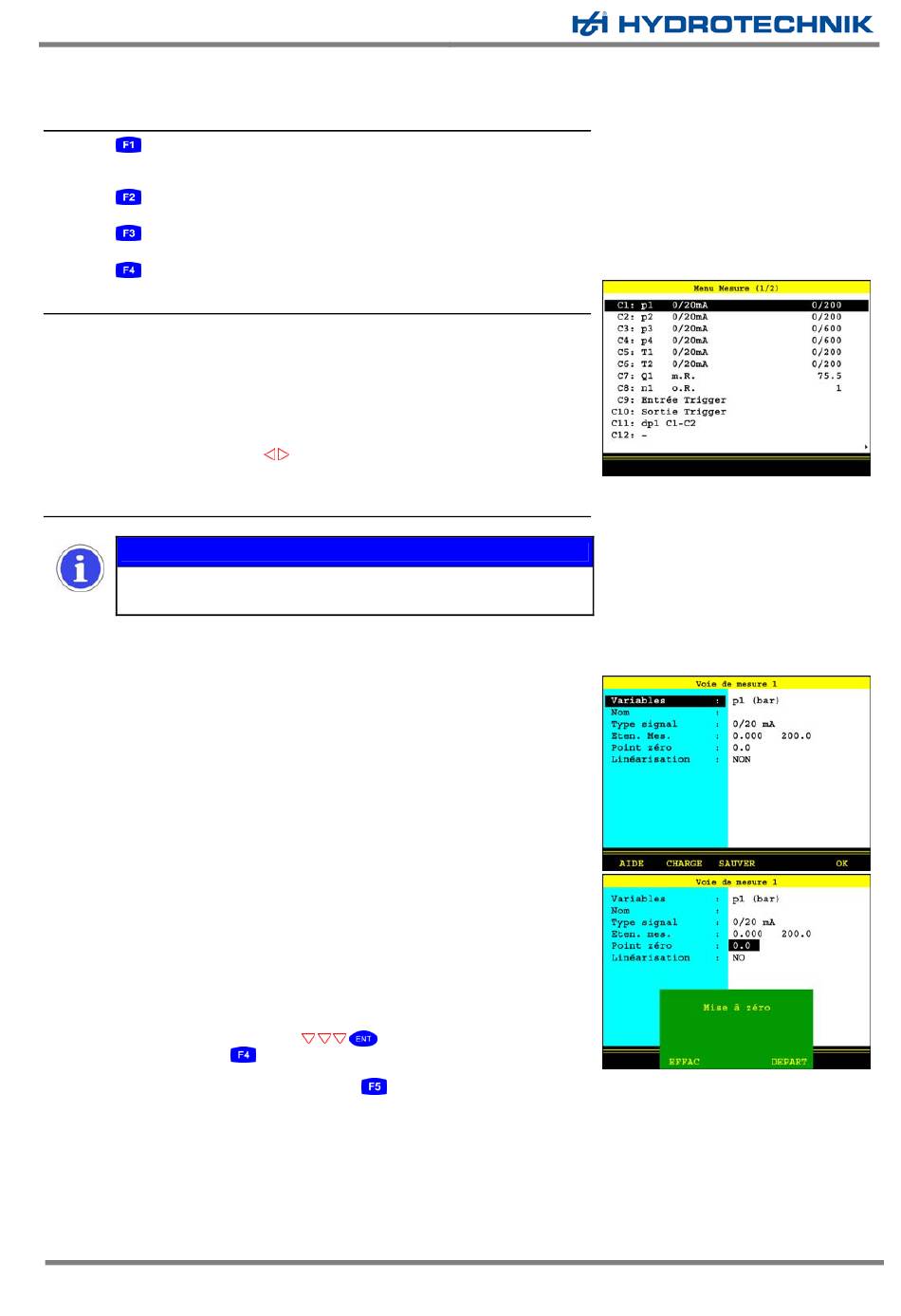

MultiSystem 5060
Mode d'emploi
6.2.2
Fonctions disponibles
lance l'enregistrement of measurement data; les configurations issues
du menu d'enregistrement (mémoire) doivent être appliquées (choix de
la voie, du temps d'enregistrement, de l'échantillonnage etc.)
ouvre le menu de représentation, pour l'affichage et l'impression des
séries de mesure enregistrées
ouvre le menu de suppression, pour la suppression partielle ou com-
plète des séries de mesures
ouvre le sous menu à l'aide des fonctions d'une clé USB
6.3
Menu Mesure
Vous disposez sur le MultiSystem 5060 des 24 voies suivantes:
C1 ... C8
voies de mesure; connectique des capteurs au dos de
l'appareil
C9
entrée du déclenchement
C10
sortie du déclenchement
C11 ... C24
voies spéciales
Appuyer sur les touches
mesure. Sur la deuxième page s'affichent les voies 13 à 24.
6.3.1
Configuration des voies de mesure (C1 ... C8)
Information
Les voies de mesure ne doivent être configurées, seulement si aucun cap-
teur ISDS n'est utilisé.
You may configure several parameters for a measuring channel:
Variables
Sélection de la variable et de l'unité de mesure; sélection par-
mi 18 variables de mesure et jusqu'à cinq unités de mesure.
Index Variable Si une numérotation manuelle est activée dans le menu setup
(voir section 6.6.14à la page 27) vous pouvez entrer un nom-
bre d' index pour la voie de mesure ; Si la numérotation auto-
matique des voies est activée, cette fonction ne sera pas affi-
chée.
Nom
un nom peut être attribué sur demande
Type signal
spécifique aux capteurs; choix entre (0/20 mA), (4/20 mA),
(0/10 V), (±10 V) et (0,5/4,5 V); le type correct de signal est in-
diqué sur la plaquette du capteur ou sur sa fiche technique
Eten. Mes.
saisie de la valeur de mesure estimée la plus basse et la plus
haute
Point zéro
correction automatique du point zéro avec le capteur (voir ci-
dessous)
Si la fonction est disponible, il est possible d'entrer ou de sélectionner le ta-
bleau de linéarisation choisi pour le capteur branché. L'exactitude des mesu-
res peut être ainsi accrue. Pour de plus amples informations, lire le chapitre
7.1 à la page 37.
Effectuer la correction du point zéro
Après avoir appelé la fonction (
puyer sur la touche
opération se fait automatiquement, au bout de quelques secondes la valeur
calculée s'affiche. Appuyer sur la touche
valeur.
© Hydrotechnik GmbH • Tous droits réservés
Rev. 1.6/100927FR
pour naviguer entre les deux pages du menu
) l'affichage ci-contre apparaît. Ap-
, pour commencer la correction du point zéro. Cette
pour prendre en compte cette
Page 19 à 47
