Utilisation et paramétrage
9.2 Pilotes et applications supplémentaires
9.2.1
Calibrage de l'écran tactile
Marche à suivre
1. Sélectionnez le menu "Démarrer > Programmes > UPDD > Settings".

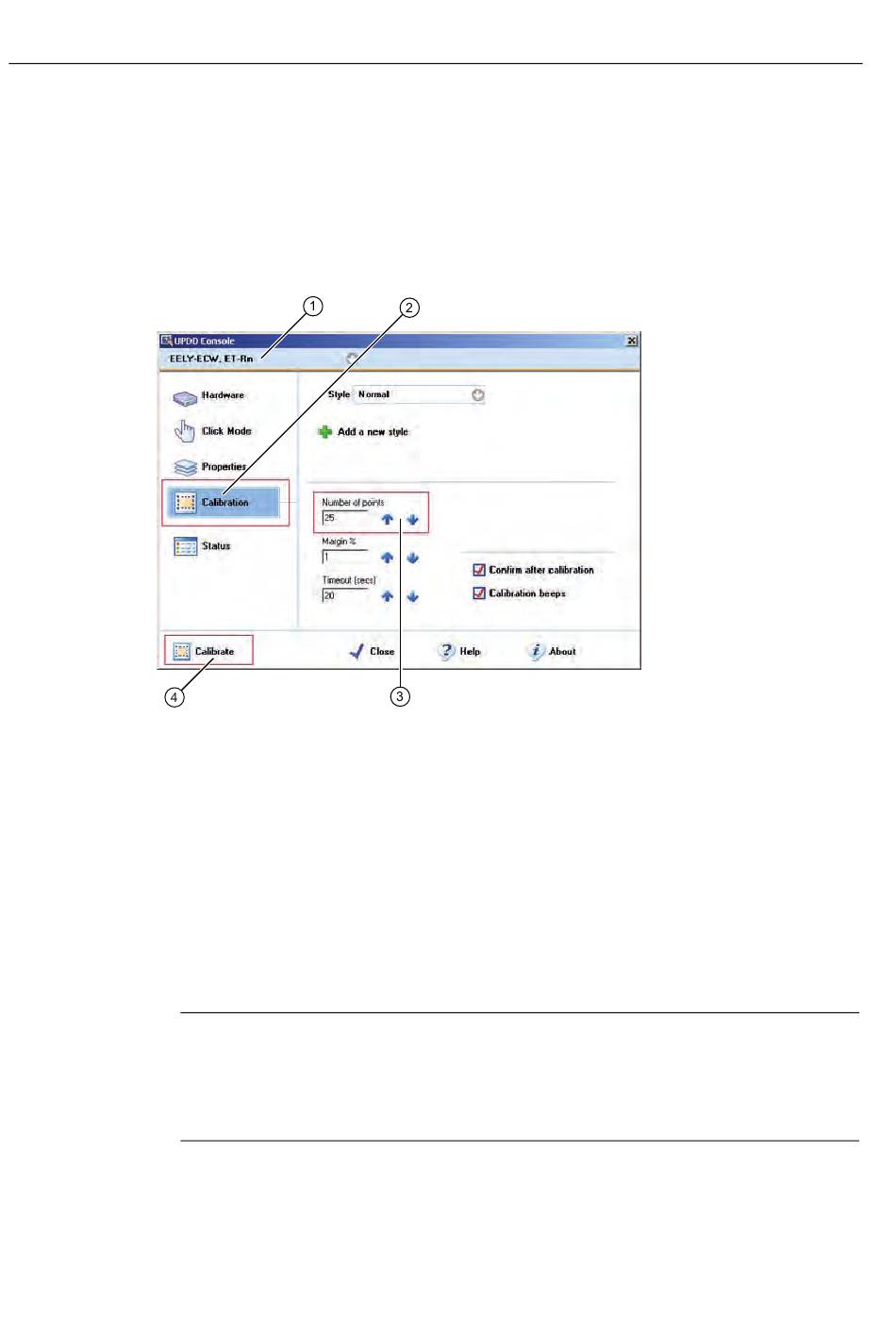

Figure 9-1
2. Sélectionnez l'écran (1) que vous voulez calibrer.
3. Cliquez sur "Calibration" (2).
4. Activez "Calibrage en 25 points" (3).
5. Cliquez sur "Calibrate" (4).
6. Effleurez la flèche.
7. Confirmez toutes les invites (flèches et croix au centre) jusqu'à ce que l'écran soit
Remarque
Lorsque l'écran ne réagit pas au contact comme prévu, répétez la procédure de
calibrage.
Vous ne pouvez calibrer qu'un écran actif. Un écran actif est représenté en noir, un écran
désactivé est représenté en rouge.
76
La boîte de dialogue "UPDD Console" s'ouvre.
Calibrage par points
Le masque de calibrage s'affiche sur l'écran sélectionné.
L'entrée est confirmée par une coche, la flèche suivante s'affiche.
entièrement calibré.
SIMATIC Panel PC 677B
Instructions de service, 06/2008, A5E02217410-01
