Prévision d'utilisation
4.4 Positions de montage et fixation
4.4.3 Positions de montage autorisées
Homologation
Seule une certaine position de montage est autorisée pour l'appareil.

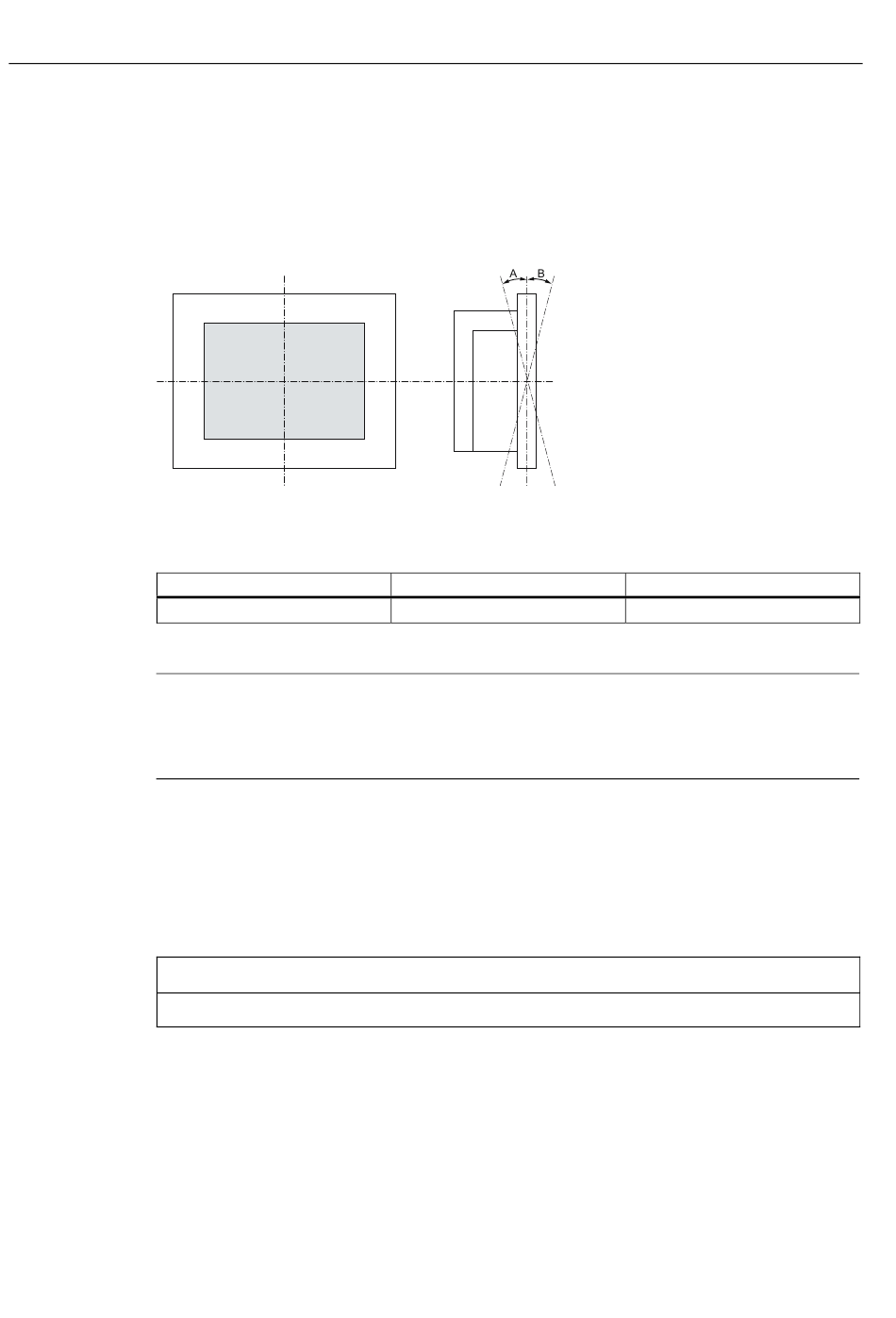

Figure 4-1
Tableau 4-1 Ecart admissible par rapport à la position verticale
Température
jusqu'à 45°C
Remarque
Quand l'appareil est monté en position inclinée, veuillez noter les indications suivantes :
• L'appareil ne doit être soumis à aucun effort mécanique.
• Il n'est pas permis d'utiliser un lecteur de DVD.
4.4.4

Type de fixation

L'unité de dialogue est fixée dans la découpe d'encastrement soit par des étriers de fixation,
soit par des vis.
IMPORTANT
La fixation par vis n'est pas possible pour le modèle à écran tactile 12".
Choisissez le type de fixation suivant vos exigences en matière de degré de protection (voir
paragraphe "Protection contre la poussière et l'eau").
30
Position de montage
Angle A
20°
Angle B
20°
SIMATIC Panel PC 677B
Instructions de service, 06/2008, A5E02217410-01
