6 Installation

6.1 Vue d'ensemble: installation

6.2 Ouverture des unités
6.2.1 Pour ouvrir l'unité extérieure
RYYQ+RYMQ+RXYQ8~20U7Y1B
Pompe à chaleur VRV IV+
4P546228-1A – 2019.10
Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller sur site.
Ordre de montage habituel
La mise en service inclut généralement les étapes suivantes:
1 Ouverture des unités
2 Montage de l'unité extérieure
3 Raccordement de la tuyauterie de réfrigérant
4 Vérification de la tuyauterie de réfrigérant
5 Isolation de la tuyauterie de réfrigérant
6 Charge du réfrigérant
7 Raccordement du câblage électrique
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE

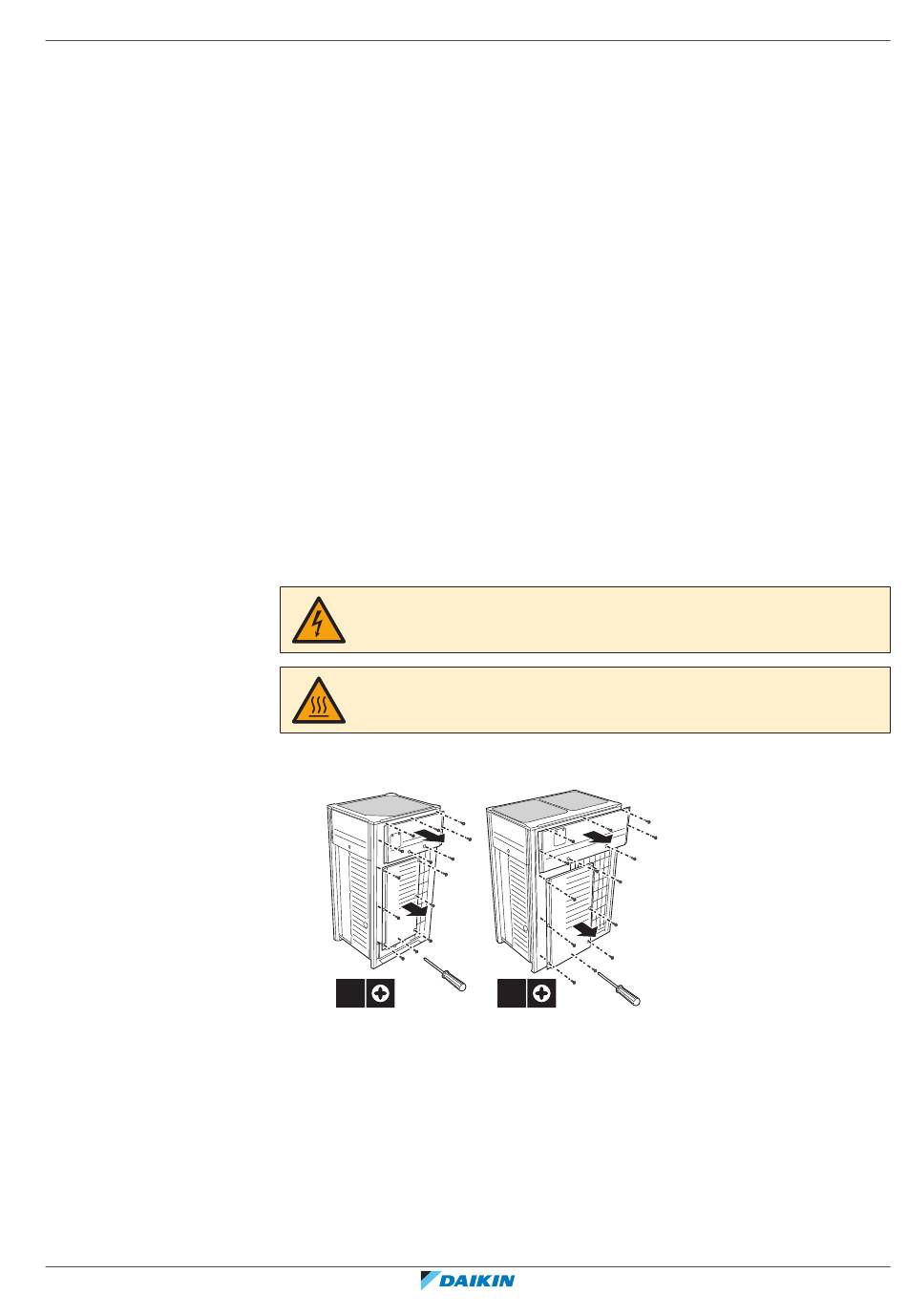

Pour accéder à l'unité, les plaques avant doit être ouvertes comme suit:
8~12 HP
14×
Une fois que les plaques avant sont ouvertes, il est possible d'accéder à la boîte des
composants électriques. Reportez-vous à
composants électrique de l'unité
Les boutons poussoirs sur la carte de circuits imprimés principale doit être
accessible à des fins d'entretien. Pour accéder à ces boutons poussoirs, le
couvercle du boîtier des composants électriques ne doit pas être ouvert. Reportez-
vous à "7.2.3 Accès aux composants du réglage sur
14~20 HP
14×
"6.2.2 Pour ouvrir la boîte des
4
extérieure" [ 52].
place" [
Guide de référence de l'installateur et de l'utilisateur
6 Installation
|
4
91].
