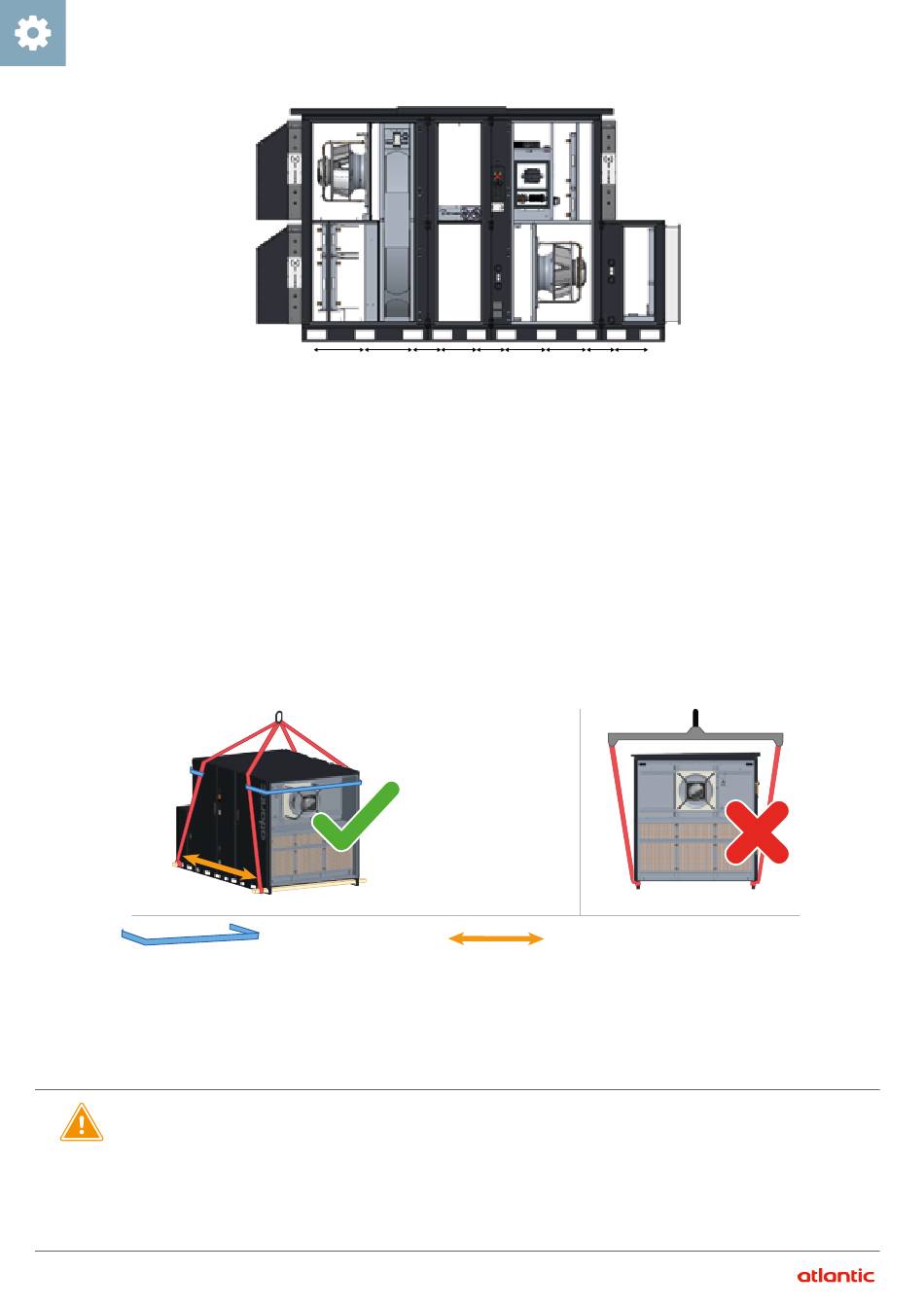

Distance entre les encoches du châssis (mm) :
Largeur et hauteur des encoches : 180 x 85 mm
Si la centrale est désassemblée (cas de la livraison des centrales taille 120-193) :
La procédure de désassemblage est expliquée en «5.2. Désassemblage/réassemblage des blocs»,
page 18. Dans ce cas, il est possible d'utiliser un transpalette dans le sens de la longueur.
Le levage se fait via des sangles textiles en utilisant obligatoirement les encoches des châssis situées
aux extrémités de l'unité (options inclus). Comme pour la manutention au chariot élévateur, vérifier la
stabilité de la centrale avant le levage.
Il est recommandé d'utiliser des barres de levage ou des protections de sangles pour éviter le
frottement de celles-ci sur l'arête vive de l'encoche du châssis.
Les centrales XL2 tailles 120 et 193 sont livrées avec le bloc échangeur désassemblé du/des autres
blocs : élinguer les blocs séparément en s'assurant de garantir leur stabilité. Les informations
nécessaires (poids/longueur/profondeur) sont disponibles en «1.4.1. Dimensions et poids», page
08. Pour réassembler les blocs, voir «5.2. Désassemblage/réassemblage des blocs», page 18.
L'utilisation d'une sangle horizontale
anti-basculement est obligatoire
pour tout grutage de blocs dont les
barres ou sangles d'élingage sont
écartés de moins d'1,60m.
•
Atlantic ne se porte pas garant en cas de rupture des sangles textiles. La responsabilité
du levage incombe au levageur.
•
Dans le cas d'utilisation d'une sangle textile, celle-ci doit être protégée.
•
Il est recommandé de n'utiliser que des sangles textiles pour le contact direct avec la
machine. En cas d'utilisation de chaînes, ajouter des protections additionnelles pour
éviter d'endommager la machine.
14
270 305 270 365
435
435
avec sangles et
barres de levage
Barre d'élingage ou
sangles traversantes
dans les passages les
plus écartés possibles.
365 270 305
interdit
interdit :
avec sangles attachées
au châssis ou palonnier
