4.12.2 Filtre CEM interne
Il est recommandé de laisser le filtre CEM interne à sa place à moins qu'il y ait une raison particulière
pour le retirer.
Si le variateur est utilisé avec des alimentations sans mise à la terre (IT), le filtre CEM
interne doit être démonté, sauf si une protection supplémentaire contre les défauts de
terre du moteur est installée.
Pour les instructions concernant le démontage, se reporter à la section 4.12.2. Pour des
informations détaillées concernant la protection contre les défauts de terre, contacter le
AVERTISSEMENT
fournisseur du variateur.
Si le variateur est un variateur d'entraînement dans un système régénératif, le filtre CEM interne doit
alors être démonté.
Le filtre CEM interne réduit l'émission de radio-fréquences sur l'alimentation principale. Un câble
moteur court permet la conformité aux exigences de la norme EN61800-3:2004 pour le deuxième
environnement (voir la section 4.12.4 Conformité EN 61800-3:2004 (norme pour les variateurs de
puissance) à la page 75 et la section 5.1.25 Compatibilité électromagnétique (CEM) à la page 99).
Avec de grandes longueurs de câbles moteur, le filtre contribue toujours à réduire les niveaux
d'émission, et s'il est utilisé avec des câbles moteur blindés (dont la longueur reste dans la limite
fixée par le variateur), il est peu probable que les équipements industriels à proximité soient
perturbés. Il est recommandé d'utiliser le filtre dans toutes les applications, à moins que les
instructions ci-dessus exigent de le démonter ou que le courant de fuite de 28 mA ne soit pas
admissible. Voir la section 4.12.2 pour les détails de démontage et montage du filtre CEM interne.
L'alimentation doit être coupée avant d'enlever le filtre CEM interne.
AVERTISSEMENT

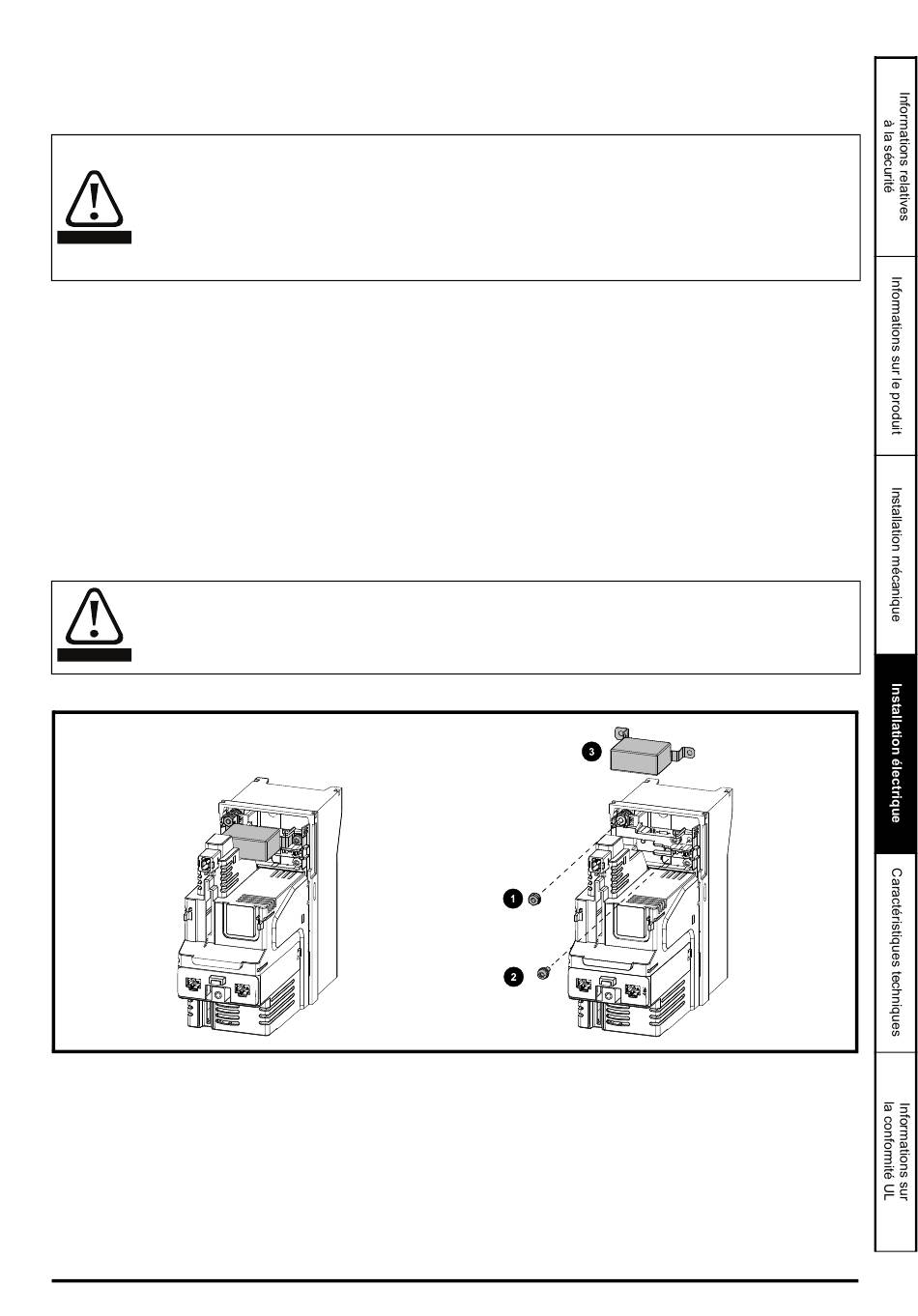

Figure 4-11 Démontage du filtre CEM interne de taille 3
Retirer la vis et l'écrou (1) et (2) comme illustré ci-dessus.
Soulever le filtre pour l'enlever des points de fixation et le retirer du variateur. Remettre en place la
vis et l'écrou puis resserrer à un couple maximum de 2 N m.
