Sunstrip LED
Le Sunstrip LED peut être utilisé avec une console de contrôle en mode contrôle ou sans console en
mode autonome.

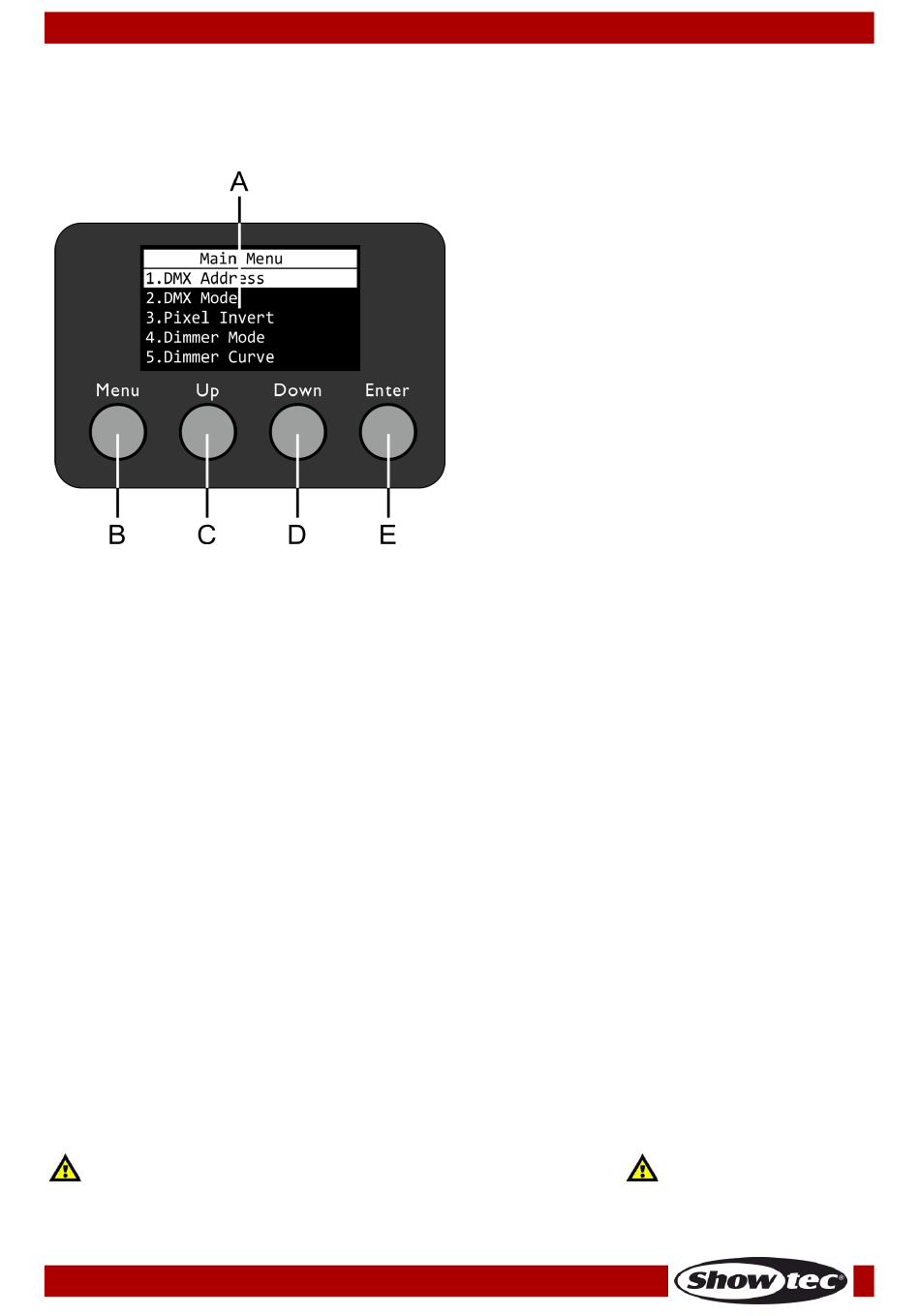

Panneau de contrôle
Mode de contrôle
Les appareils sont adressés individuellement sur un câble et connectés à la console de contrôle.
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adresses DMX
Le panneau de contrôle situé sur la face arrière de l'appareil vous permet d'assigner les adresses DMX
du projecteur. Il s'agit du premier canal avec lequel le Sunstrip répond à la console de contrôle.
Si vous utilisez la console de contrôle, retenez que l'appareil est doté de 20 canaux.
Si vous utilisez plusieurs Sunstrip, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Sunstrip devrait être 1 (001) ; celle du second Sunstrip devrait être
1+20 = 21 (021) ; celle du troisième Sunstrip devrait être 21+20 = 41 (041), etc. Assurez-vous qu'il n'y a pas
de superposition entre les canaux pour pouvoir contrôler chaque Sunstrip correctement. Si un ou deux
Sunstrip partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Sunstrip, vous pouvez commencer à les faire fonctionner par le
biais de votre console de contrôle de l'éclairage.
Remarque : une fois allumé, le Sunstrip détecte automatiquement si des données DMX 512 sont reçues
ou non. Si aucune donnée n'est reçue au niveau de la prise DMX, la « LED » située sur le panneau de
contrôle ne clignotera pas.
Le problème peut être lié au fait que :
●
Le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée du Sunstrip.
●
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console de contrôle
est défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'écran s'éteint au bout de 60 secondes
L'écran s'éteint après 60 secondes d'inactivité. Veuillez consulter 8.2. « Display » (affichage) à la page 21
pour en savoir plus.
Appuyez sur le bouton Menu, Up, Down ou Enter pour allumer l'écran.
Code commande : 30752
A) Écran OLED
B)
C) Bouton Up
D) Bouton Down
E)
Schéma 5
13
Bouton Menu
Bouton Enter
