5.1.2

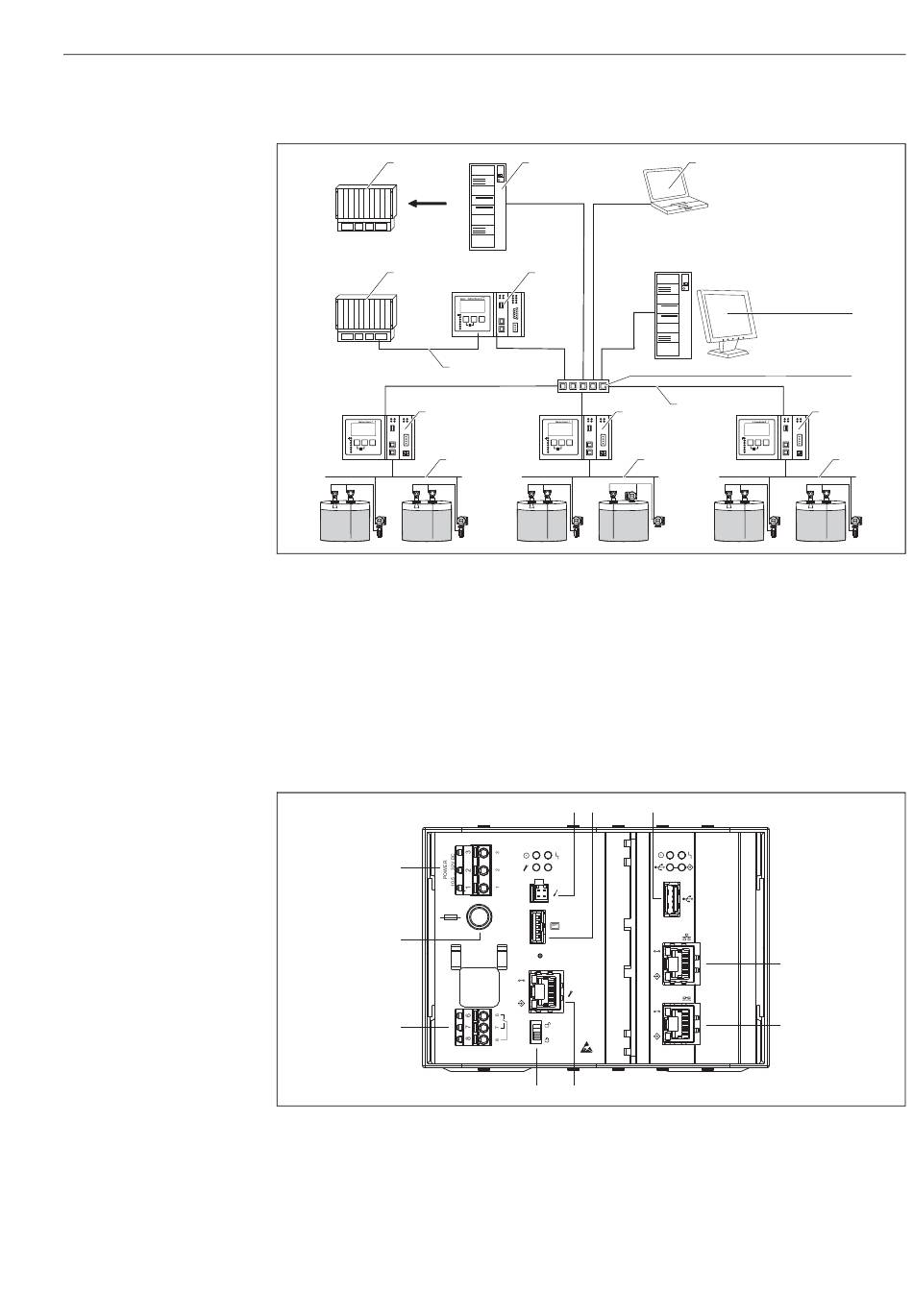

Exemple de câblage pour le NXA820 "interface seule"
1
1
8
NXA30
1
SNCC / API (système numérique de contrôle commande / automate programmable industriel)
2
Host Link NXA822
3
Serveur OPC ("Open Platform Communications")
4
FieldCare
5
Station de travail Tankvision Professional NXA85
6
Commutateur
7
Ethernet
8
Tank Scanner NXA820
9
Protocole de bus de terrain (Modbus, Sakura V1, Whessoe WM550)
10
Modbus RTU RS 232/485 ou Modbus TCP
5.2
Occupation des bornes
A
Fuse
2 A T
B
C
A
Alimentation électrique
B
Fusible
C
Relais d' é tat
D
Port LAN System
E
Port LAN Sync Link
F
Port LAN Service
G
Port CDI Endress+Hauser
H
Port d' é cran
I
Port USB
J
Commutateur de verrouillage Poids et Mesures
3
2
10
NXA30
9
G H
E
RESET
L-
L+
RESET
W &M
NXA Status
Relay
J
F
4
7
8
NXA30
9
I
D
E
Câblage
5
6
8
9
NXA30_Wiring_example
L00-NXA82xxx-04-00-00-yy-020
