INSTALLATION MÉCANIQUE
Les TROUSSES D'ASSEMBLAGE NPK comprennent les pièces nécessaires pour
adapter le batteur de palplanches NPK sur la flèche ou le bras de l'engin porteur. Des
adaptateurs spéciaux et des attaches à installation rapide sont disponibles. L'illustration

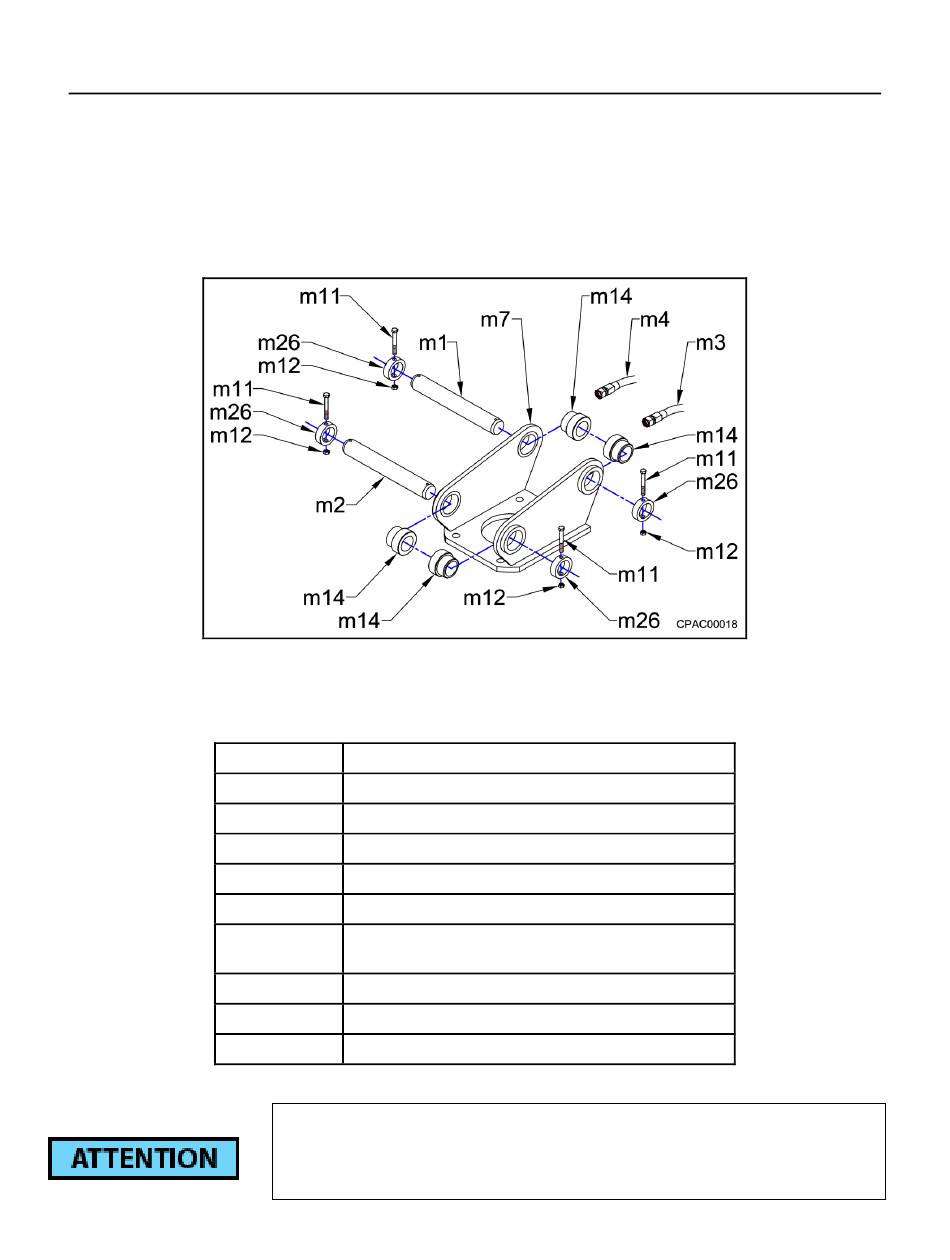

ci-dessous présente une trousse d'assemblage NPK typique.
d'assemblage sont constituées spécifiquement pour une machine. Pour de plus amples
informations, contactez le service des ventes NPK.
Pour connaître le couple de serrage des boulons du support supérieur, consultez la
section SERRAGE DES ATTACHES dans le manuel d'instructions NPK.
ÉLÉMENT DESCRIPTION
m1 GOUPILLE DE FLÈCHE
m2 GOUPILLE DE LIAISON
m3 CONDUITE HYDRAULIQUE (pression)
m4 CONDUITE HYDRAULIQUE (retour)
m7 VERROU DE PIVOT
VIS D'ASSEMBLAGE À TÊTE
m11 HEXAGONALE
m12 ÉCROU HEXAGONAL
m14 DOUILLE DE GOUPILLE DE BRAS
m26 COLLIER DE GOUPILLE DE BRAS
Lorsque le batteur de palplanches est installé ou démonté de l'engin
porteur, les conduites hydrauliques doivent être manipulées avec
précaution et scellées pour empêcher toute contamination à l'intérieur
du circuit hydraulique du compacteur ou de l'engin porteur.
