NPK C6CSD Manuel De L'opérateur page 14

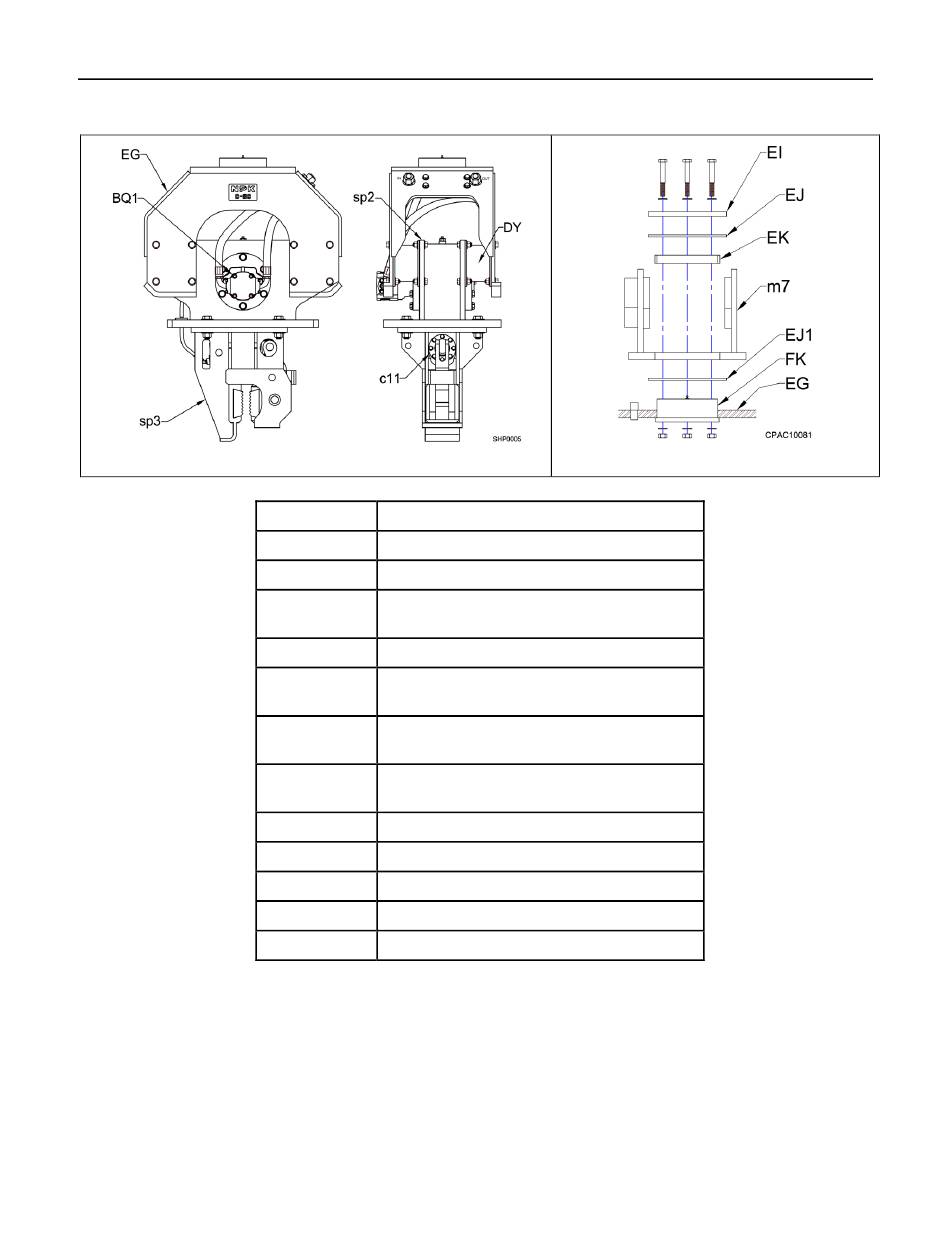

STRUCTURE DU BATTEUR DE PALPLANCHES
BATTEURS DE PALPLANCHES C6CSD À C10CSD
MODÈLE C8CSD
ÉLÉMENT DESCRIPTION
BQ1 BOULONS DE MONTAGE DU
c11 VÉRIN
SILENTBLOC EN
DY CAOUTCHOUC
EG BÂTI SUPÉRIEUR
COUVERCLE DE CARTER DE
EI BUTÉE
PLAQUE DE BUTÉE
EJ SUPÉRIEURE
PLAQUE DE BUTÉE
EJ1 INFÉRIEURE
EK PALIER DE BUTÉE
FK MOYEU DE PIVOT (soudé)
m7 VERROU DE PIVOT
sp2 BÂTI INFÉRIEUR
sp3 CARTER DU VÉRIN
- 13 -
NPK
PIVOT
