Système De Commande Du Vérin De Serrage - Npk C6Csd Manuel De L'opérateur

INSTALLATION HYDRAULIQUE
SYSTÈME DE COMMANDE DU VÉRIN DE SERRAGE

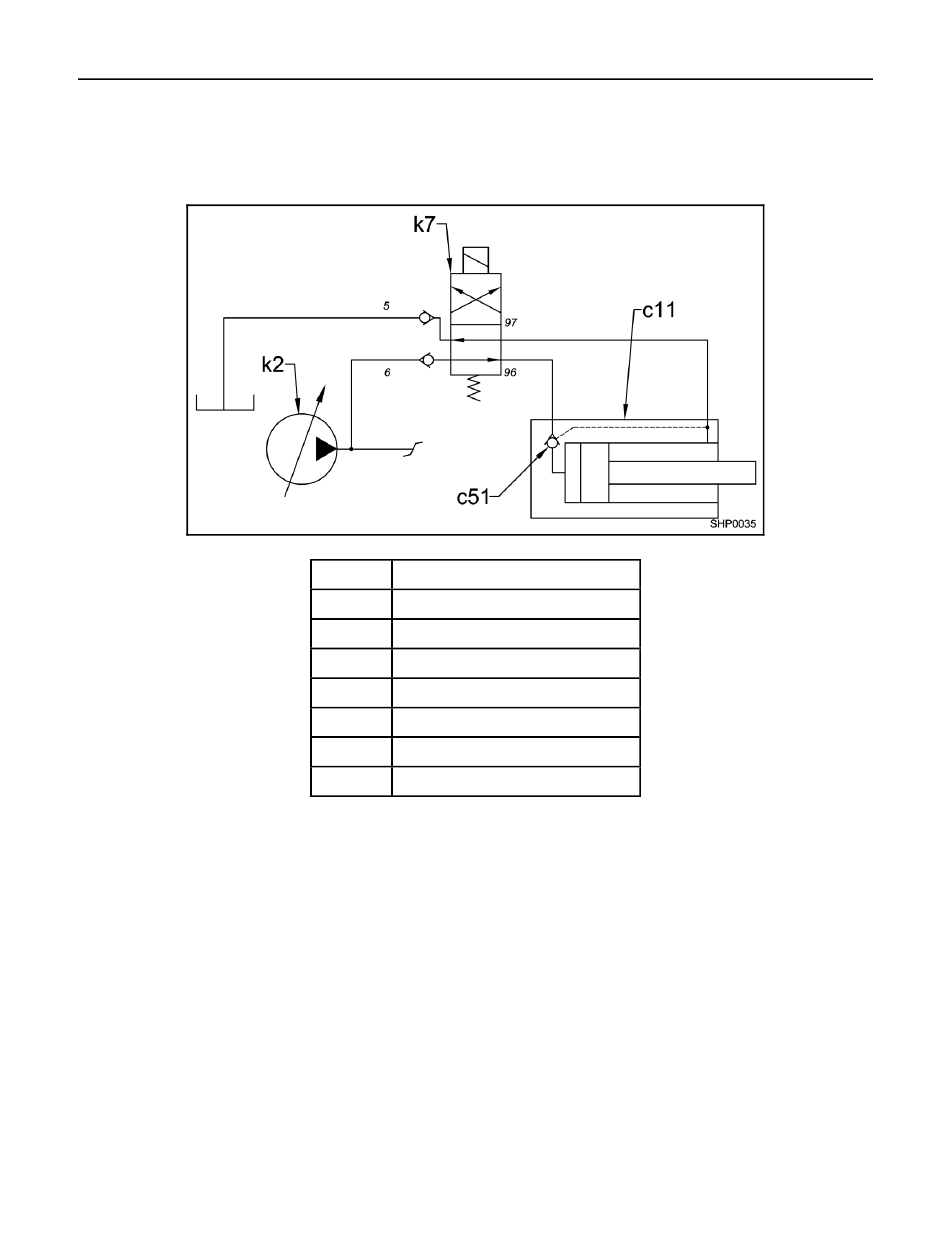

Le diagramme ci-dessous présente un circuit hydraulique de vérin de serrage.
Pour plus de détails sur ces composants ou sur les trousses hydrauliques, contactez le
service d'assistance NPK au 800-800-225-4379.
c11 VÉRIN
c51 CLAPET À BILLE
k2 POMPE HYDRAULIQUE
k7 VANNE DE COMMANDE
5 PORT DE RETOUR
6 PORT DE PRESSION
96 PORT D'EXTENSION
97 PORT DE RÉTRACTION
