STRUCTURE DU BATTEUR DE PALPLANCHES

BATTEURS DE PALPLANCHES C6CSD À C10CSD
Les batteurs de palplanches C6CSD à C10CSD sont constitués d'un support supérieur,
d'un bâti supérieur, d'un bâti inférieur et d'un vérin. Les batteurs de palplanches
C6CSD, C8CSD et C10CSD sont disponibles avec un support supérieur fixe ou
pivotant.
Le bâti supérieur des modèles C6CSD et C8CSD est fixé au bâti inférieur à l'aide de 4
silentblocs en caoutchouc à boulonner. Les batteurs C10CSD utilisent 8 silentblocs en
caoutchouc. Les silentblocs en caoutchouc réduisent les vibrations transmises à
l'excavatrice.
Le bâti inférieur contient un excentrique suspendu sur des paliers à rouleaux et il est mû
par un moteur hydraulique. Le vérin est boulonné sur le bâti inférieur. Le bâti supérieur
contient aussi un collecteur hydraulique boulonné.

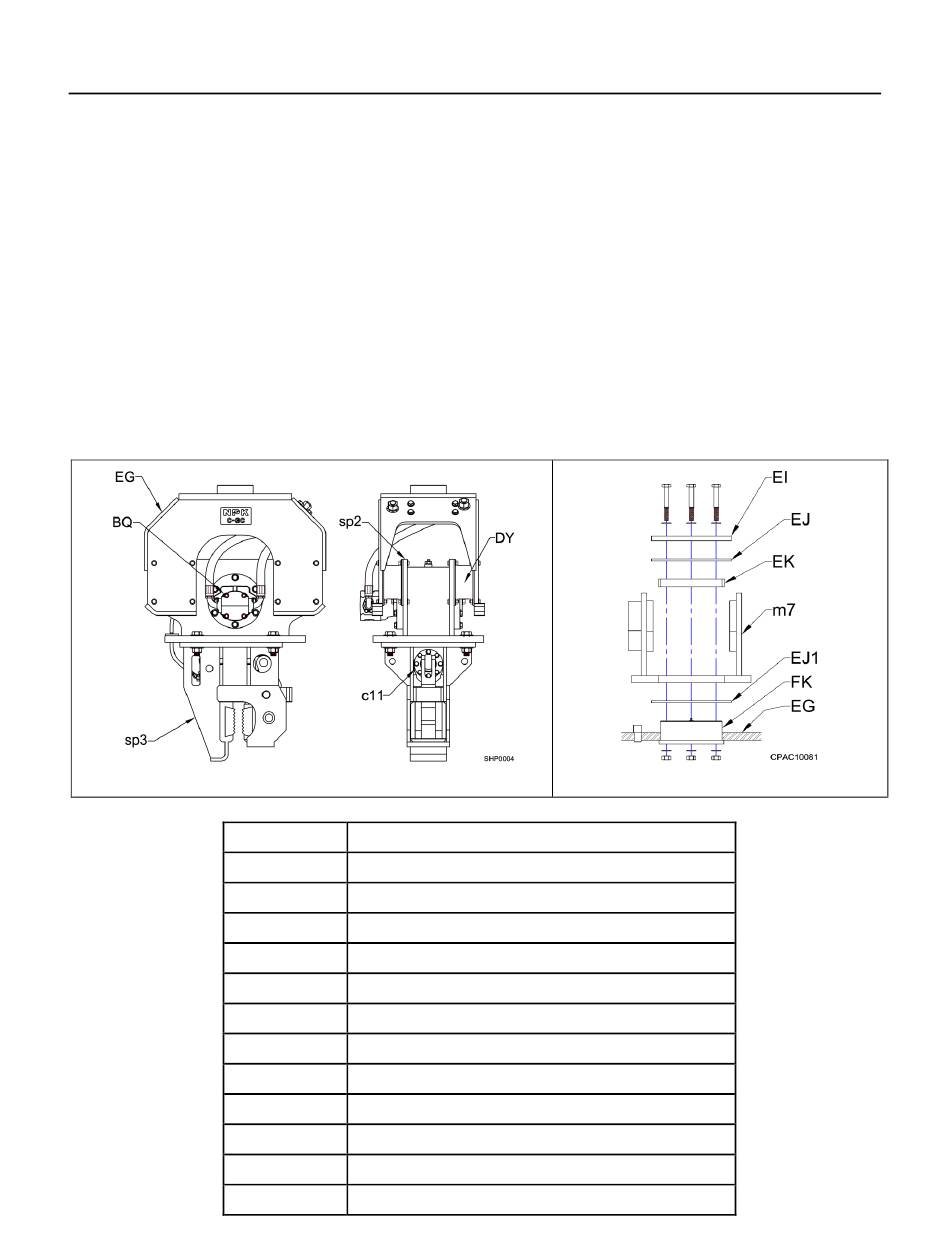

MODÈLE C6CSD
ÉLÉMENT DESCRIPTION
BQ BOULONS DE MONTAGE DU
c11 VÉRIN
DY SILENTBLOC EN CAOUTCHOUC
EG BÂTI SUPÉRIEUR
EI COUVERCLE DE CARTER DE BUTÉE
EJ PLAQUE DE BUTÉE SUPÉRIEURE
EJ1 PLAQUE DE BUTÉE INFÉRIEURE
EK PALIER DE BUTÉE
FK MOYEU DE PIVOT (soudé)
m7 VERROU DE PIVOT
sp2 BÂTI INFÉRIEUR
sp3 CARTER DU VÉRIN
- 12 -
NPK
PIVOT
