CONNEXION/INSTALLATION
Connexion

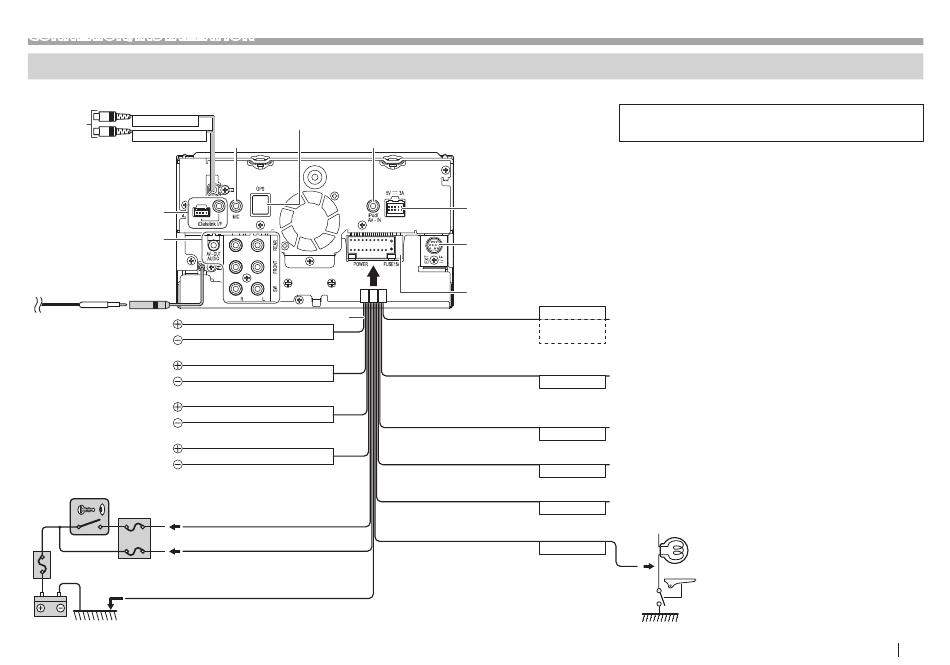

❏ Connexion des câbles aux bornes
VIDEO OUT
Page 69
REAR VIEW CAMERA
Page 69
Page 69
Connectez le câble
d'antenne à la prise
d'antenne.
Blanc
Enceinte avant (gauche)
Blanc avec bande noire
Gris
Enceinte avant (droite)
Gris avec bande noire
Enceinte arrière (gauche)
Vert
Vert avec bande noire
Enceinte arrière (droite)
Violet
Violet avec bande noire
Commutateur de clé de contact
(ACC)
(BATT)
Boîtier de fusibles
Vers le châssis du véhicule
(GND)
Batterie
Connectez une antenne GPS (5). (Page 70)
Page 69
Page 69
1
Bleu clair avec bande jaune (Fil de
télécommande de volant)
Bleu (Fil de commande d'antenne)
Bleu à bande blanche (Fil de
commande d'alimentation)
Orange à bande blanche (Fil de
commande du gradateur)
Violet avec bande blanche (Câble de
capteur de marche arrière)
Rouge (Câble d'allumage)
Vert clair (Fil du capteur de frein de
Jaune (Câble de batterie)
stationnement)
Noire (Fil de terre)
Si aucune connexion n'est faite, ne laissez pas le câble
sortir de la languette.
Connectez le câble prolongateur USB (4). (Page 68)
Connectez le tuner SiriusXM Connect Vehicle (en vente dans le commerce).
(Page 69)
Fusible 15 A
Pour utiliser la fonction de télécommande au volant,
vous avez besoin d'un adaptateur de télécommande
REMOTE CONT
(non fourni) dans votre voiture.
STEERING WHEEL
REMOTE INPUT
En fonction de l'antenne que vous utilisez, connectez-la
soit à la prise de commande de l'antenne automatique,
ou à la prise d'alimentation pour l'amplificateur de
ANT CONT
l'antenne-film. (Max 300 mA, 12 V)
Lors de l'utilisation de l'amplificateur de puissance
optionnel, faites la connexion à prise de commande
P.CONT
d'alimentation.
À l'interrupteur d'éclairage de la voiture
ILLUMI
Connectez le faisceau de câbles des feux de recule lors
de l'utilisation de la caméra de recule optionnelle.
REVERSE
PRK SW
Connectez-le faisceau de câble du
commutateur de détection du frein de
stationnement.
• Pour une meilleure sécurité, assurez-
vous de connecter le capteur de frein
de stationnement.
FRANÇAIS
67
