5.8.2 SG Series 160 PurePulse™ - Raccordement avec entrée réseau séparées
Q4
Q2
Q1

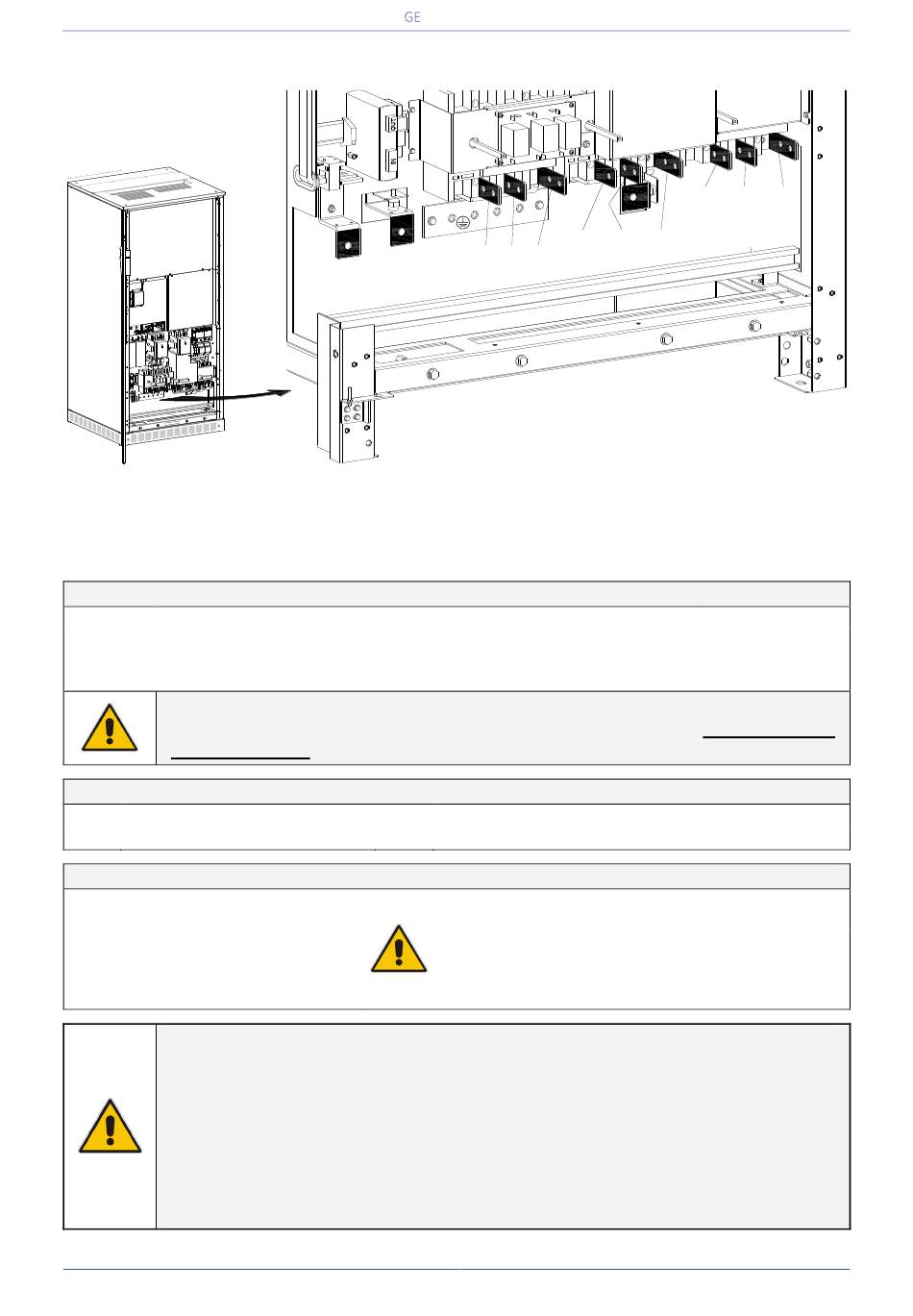

Fig. 5.8.2-1 SG Series 160 PurePulse™ - Raccordement avec entrée réseau séparées
Raccordement aux barres d'entrée, sortie et de batterie avec bullons M10.
Utiliser outil approprié avec force de serrage à 40Nm pour serrer les vis sur les barres de raccordement.
Les câbles des raccordements doivent être fixés au support "A".
Raccordement avec Réseau Séparées - Redresseur / Bypass
L1-1 Phase L1 Redresseur
L2-1
Phase L2 Redresseur
L3-1
Phase L3 Redresseur
PE Terre
NOTE !
Les connections BR1, BR2 et BR3 sur les barres d'entrée du réseau NE DOIVENT PAS
ÊTRE RACCORDÉS (voir Fig. 5.8.1-2).
L1 Phase L1 Charge
N Neutre
+ Pôle positif de la batterie
- Pôle négatif de la batterie
PE Terre armoire de la batterie
NOTE !
Pour respecter les normes EMC, la liaison entre l'ASI et une éventuelle batterie
extérieure doit être réalisée avec du câble blindé ou bien placer à l'intérieur d'un
conduit métallique!
En cas de distribution électrique triphasé avec 4 conducteurs (TN-C) ou le neutre et
la terre sont combiné dans le même conducteur (PEN), il faut raccorder ensemble les
barres terre (PE) et neutre (N).
Si l'ASI est équipée d'un transformateur d'isolement d'entrée sur bypass, le
secondaire de celui-ci doit être connecté à la terre.
