4.1 SCHÉMA DE PRINCIPE ET DESCRIPTION DES ÉLÉMENTS PRINCIPAUX

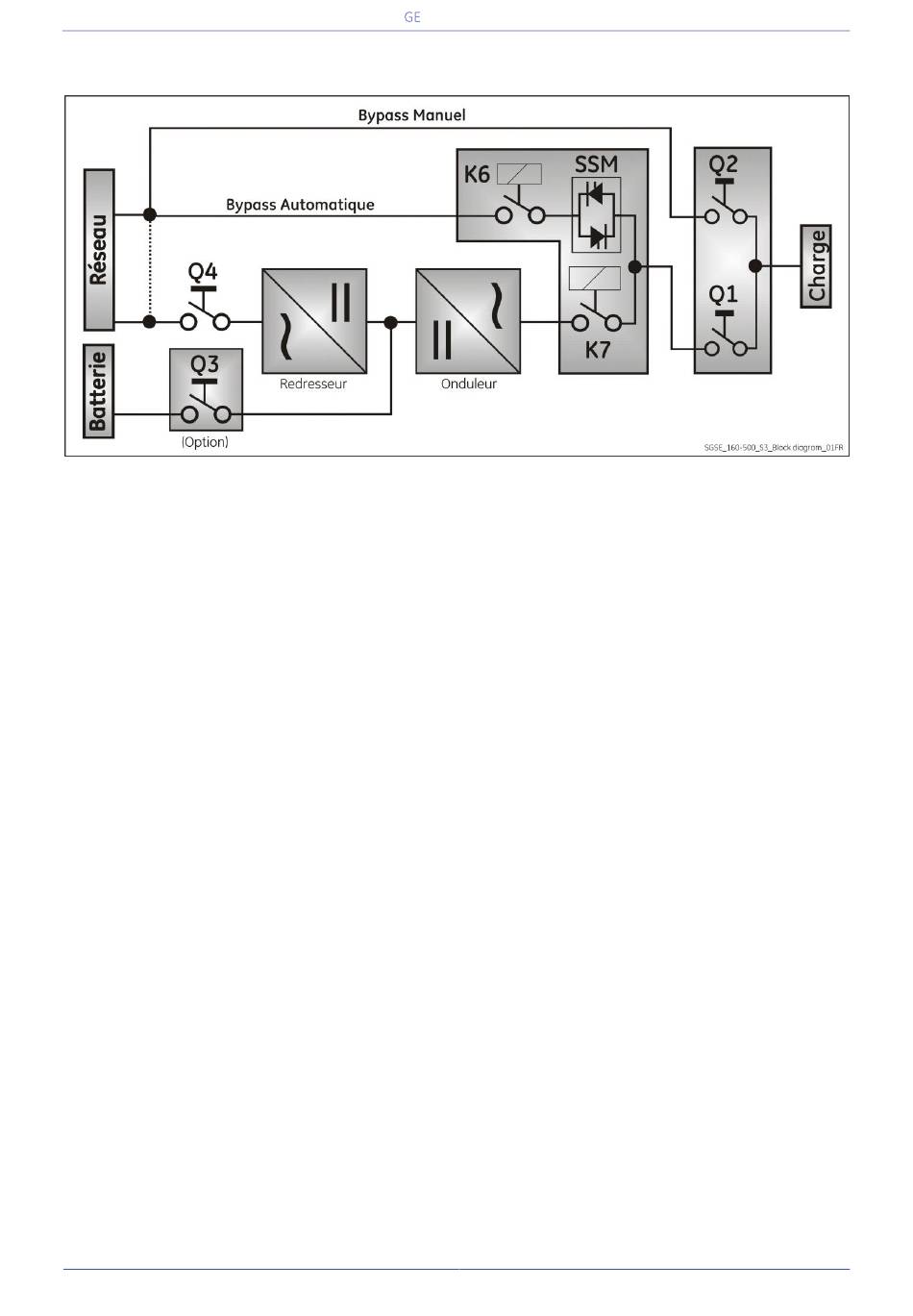

Fig. 4.1-1 Schéma de principe de ASI
Les modules de base constituent une unité ASI SG Series 160 - 300 PurePulse™ sont les suivants:
Unité de contrôle
Chaque unité est équipée d'un système de commande, régulation et contrôle à microprocesseur qui
permet les fonctions:
Commandes; affichage des alarmes, des mesures et des paramètres électriques; aide à l'exploitation via
le clavier et l'écran qui se trouvent sur le tableau de commande.
Redresseur
Le redresseur consiste en un pont contrôlé qui transforme la tension triphasée du réseau en une tension
continue contrôlée et régulée, afin d'alimenter en permanence l'onduleur et de charger la batterie.
Onduleur
L'onduleur transforme la tension continue en une tension alternative triphasée d'amplitude et de
fréquence constante, qui est complètement indépendante de la tension alternative d'entrée.

Bypass automatique

Le bypass statique SSM (Static Switch Module) consiste en un commutateur statique rapide sur le côté
réseau, qui assure un transfert sans coupure de la charge sur le réseau en cas de court-circuit ou en cas
de fort impact de charge.
Back-feed Protection
Sur tous les onduleurs SG Series 160 - 300 PurePulse™ un système automatique de protection contre
toutes réinjection de tension vers le réseau à travers le bypass (norme IEC 62040-1) est activé.
La protection devient active en ouvrant le contacteur K6 (en série avec les thyristors du commutateur
statique) et éventuellement K7, elle vient s'activer en cas de défauts sur le système ou à la suite de
fausses manipulations sur le détournement manuel (Q2).
Bypass manuel
Le bypass manuel, qui consiste en une paire d'interrupteurs Q1 et Q2, permet d'alimenter la charge
directement par le réseau et d'isoler le système ASI pendant des opérations de maintenance.
Batterie
La batterie fournie l'énergie nécessaire pour alimenter la charge en cas de réseau d'alimentation hors
tolérances ou panne réseau.
