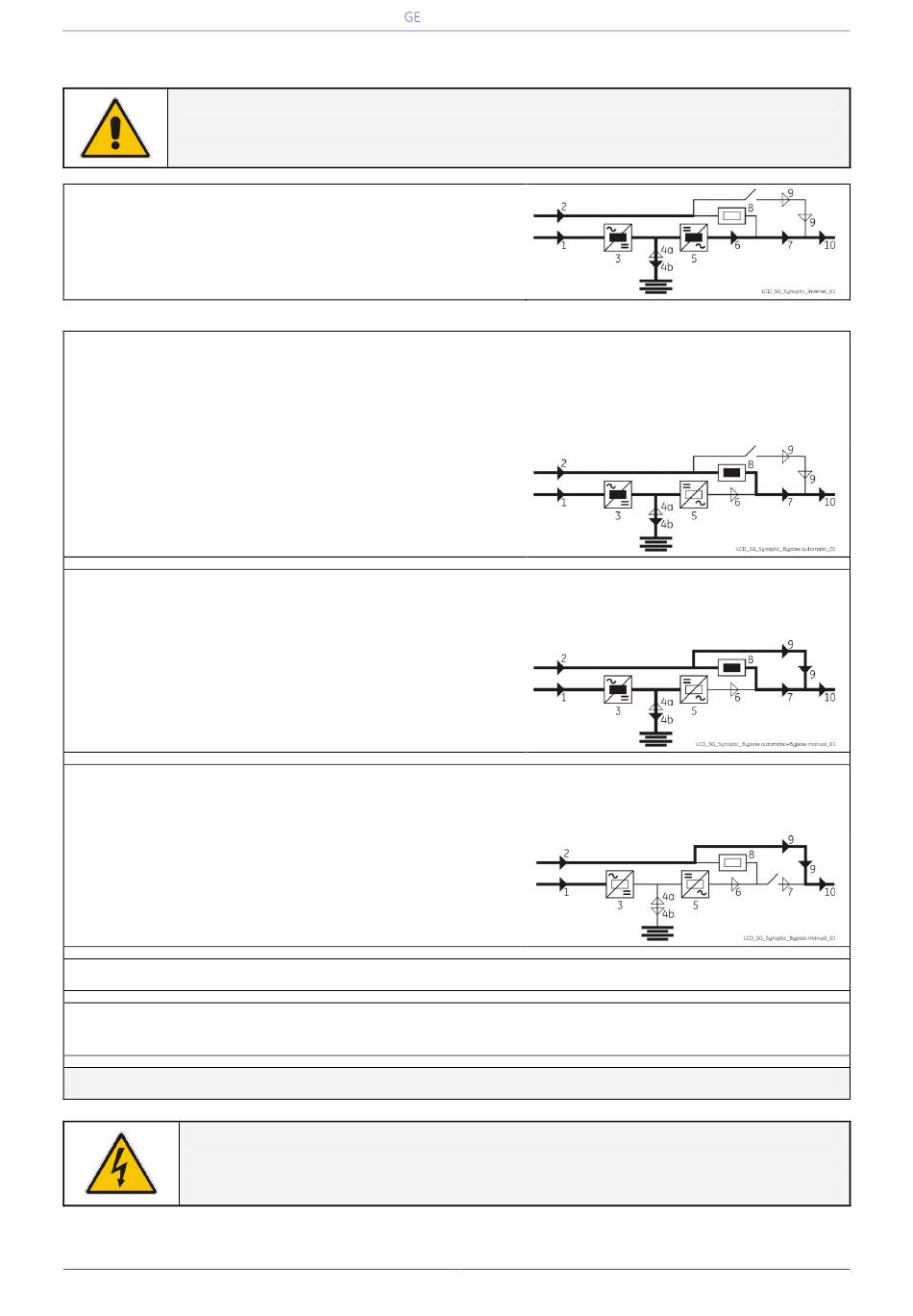

8.1.2 Arrêt de l'ASI avec charge alimenté par bypass manuel Q2
NOTE !
Si l'option eBoost™ est disponible, s'assurer que le
eBoost™
Situation initiale:
La charge est alimentée par l'onduleur.
1. Déconnecter l'onduleur en appuyant sur la touche "Inverter OFF" ( O ) et la maintenir pressée
jusqu'à ce que la LED 5 (onduleur disponible) s'éteigne.

La charge est automatiquement transférée sur réseau par le bypass automatique.

L'onduleur s'arrête. LED 5 (onduleur disponible) est éteinte.

LED Alarme est allumée et la LED Operation doive être éteinte.
Le Diagramme Synoptique doit afficher l'état "CHARGE
ALIMENTÉE PAR BYPASS AUTOMATIQUE".
2. Fermer l'interrupteur "Q2 - Bypass Manuel" (Pos. I).

La charge est alimentée par le réseau soit à travers le bypass automatique que par le bypass manuel Q2.

LED 9 (bypass manuel Q2 ON) est allumée.
Le Diagramme Synoptique doit afficher l'état "CHARGE
ALIMENTÉE PAR BYPASS AUTOMATIQUE ET BYPASS
MANUEL Q2".
3. Ouvrir l'interrupteur "Q1 - Sortie ASI" (Pos. O) et appuyer sur la touche "Load Off" (Charge Off).
 La charge est alimentée par le réseau à travers le bypass manuel Q2.

Le redresseur est déclenché et tous les contacteurs sont ouverts.
Le Diagramme Synoptique doit afficher l'état "CHARGE
ALIMENTÉE PAR BYPASS MANUEL Q2".
4. Ouvrir l'interrupteur "Q4 - Entrée Redresseur" (Pos. O).
Déconnecter la batterie à l'ASI ouvrent, si présent, "Q3 - Batterie Externe" (option) et puis les
5.
protections externes de la batterie (disjoncteur ou fusibles).
DANGER !
Des parties restent sous tension à l'intérieur de l'ASI.
Ne pas quitter aucun écran de protection.
