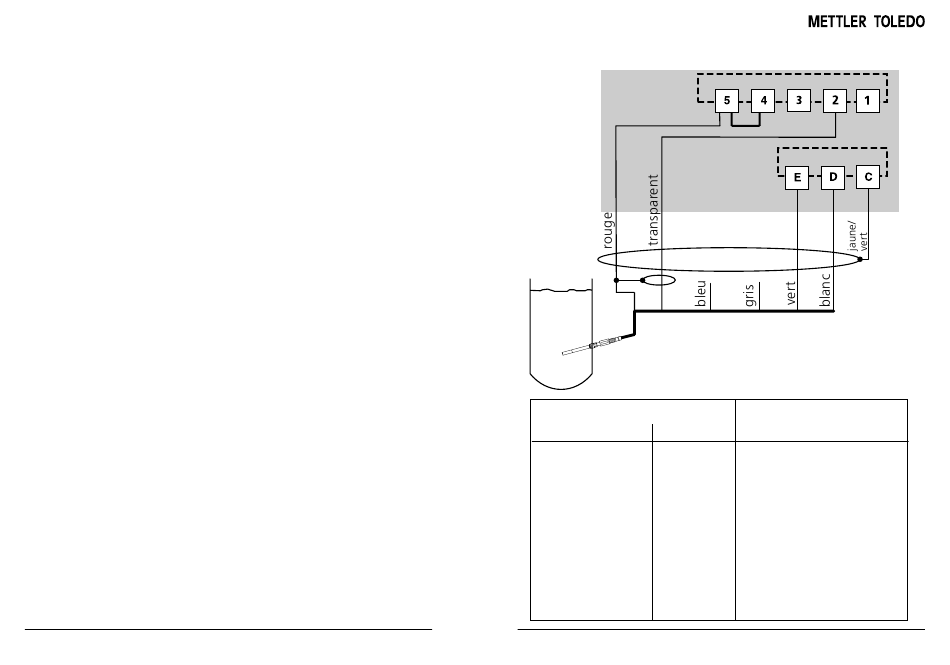

Exemple de câblage
Capteurs avec raccordement par câble VP
Raccordement
cathode
guard
ref. el.
anode
RTD
RTD
shield
O
4100 e
2
Capteur
Borne
Câble VP
1
sans connexions
2
transparent (âme coax)
3
sans connexions
4
(pont 4-5)
5
rouge (blindage coax)
E
vert
D
blanc
C
jaune / vert
*gris, bleu : libre
